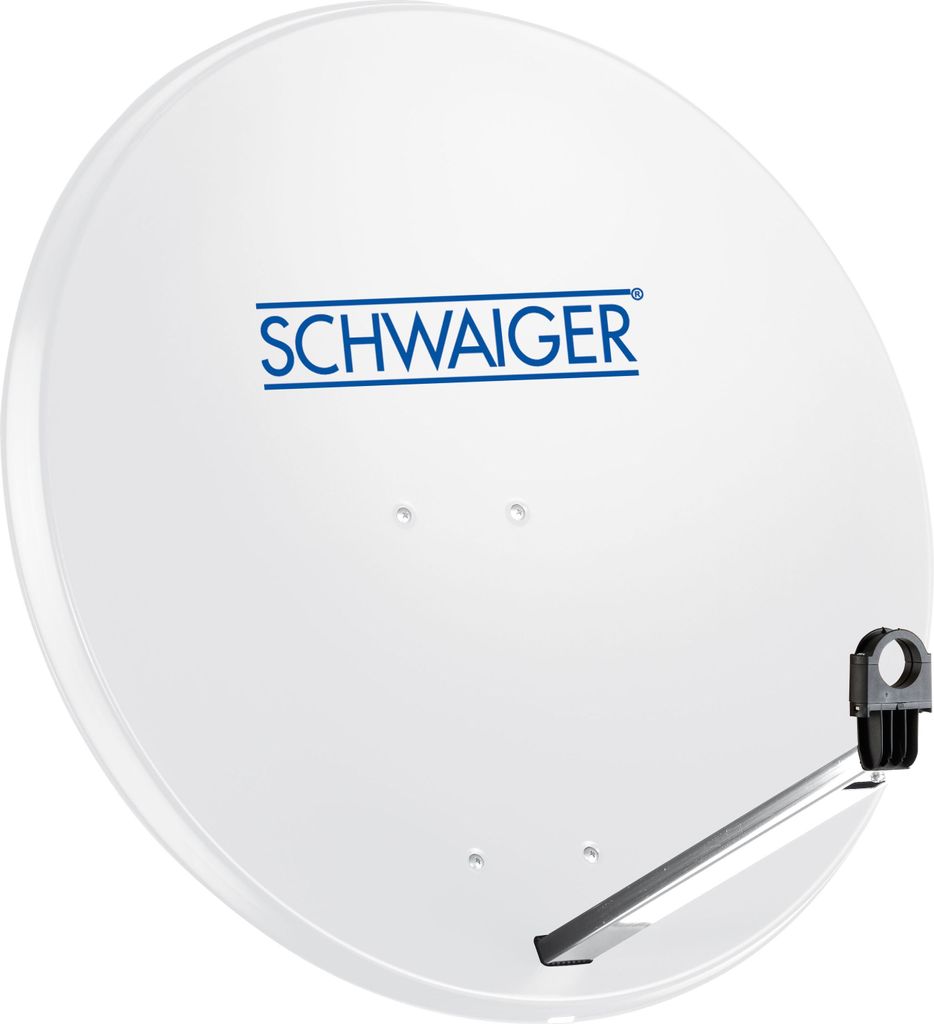

Pomocou tejto súpravy offsetovej antény SCHWAIGER® môžete prijímať všetky bezplatné a kódované televízne a rozhlasové programy prostredníctvom satelitu. Štvorica LNB je vhodná pre systémy s viacerými prívodmi a možno ju použiť na nastavenie digitálneho satelitného systému až so 4 účastníkmi. Prípojky F sú chránené výsuvným krytom proti poveternostným vplyvom.
- Podperné rameno LNB s integrovaným vedením kábla
- Prijímací systém na nastavenie satelitných systémov so 4 účastníkmi s integrovaným multiprepínačom
- Ochrana LNB pred poveternostnými vplyvmi vďaka plastovému krytu odolnému voči poveternostným vplyvom
- Konektor F na inštaláciu na koaxiálny kábel
- S farebnými krúžkami na dodatočné označenie káblov
Technické údaje:
| Odsadená anténa | |
| Kvalita antény | PROFESSIONAL |
| Typ antény | Reflektor |
| Reflektor (šírka) | 745 mm |
| Reflektor (výška) | 845 mm |
| Frekvenčný rozsah | 10.7 - 12,75 GHz |
| Upevnenie napájacieho zdroja | 40 mm |
| Materiál reflektora | Práškovo lakovaná oceľ |
| Materiál pre uchytenie na stožiar | Pozinkovaná oceľ |
| Materiál držiaka LNB | Plast |
| Materiál Nosné rameno LNB | Hliník |
| Zisk antény (max.) | 38,5 dB |
| Zaťaženie vetrom | 520 N (EN 60728-11) |
| Rozsah nastavenia výšky | 5 - 48 ° |
| Uhol posunu | 25 ° |
| Rozsah upnutia stožiarovej svorky | 32 - 76 mm |
| Polovičná šírka | 2.2 ° |
| Farba | Svetlosivá (RAL7035) |
| |
| LNB | |
| Kvalita LNB | STANDARD |
| Prijímací systém | QUAD (4 TN) |
| Pripojenia | 4x zásuvka F |
| Vstupná frekvencia | 10,70 - 11,70 GHz (nízka)
11,70 - 12,75 GHz (vysoká) |
| Výstupná frekvencia | 950 - 2 150 MHz |
| Oscilačná frekvencia | 9,75 GHz (nízka)
10,6 GHz (vysoká) |
| Riadiaca funkcia | 0 kHz (nízka)
22 kHz (vysoká) |
| Polarizácia | Oddelenie: > 25 dB |
| Napájanie | vertikálne: 11,5 - 14,0 V napájacie napätie
horizontálne: 16,0 - 19,0 V napájacie napätie |
| Spotreba prúdu | < 250 mA |
| Napájacia zásuvka | 40 mm |
| Farba | Svetlosivá |
| |
| F otočná zástrčka | |
| Kvalita | STANDARD |
| Vonkajší priemer | 7 mm |
| Farba | Strieborná |
| |
| Balenie | Kartónová škatuľa |

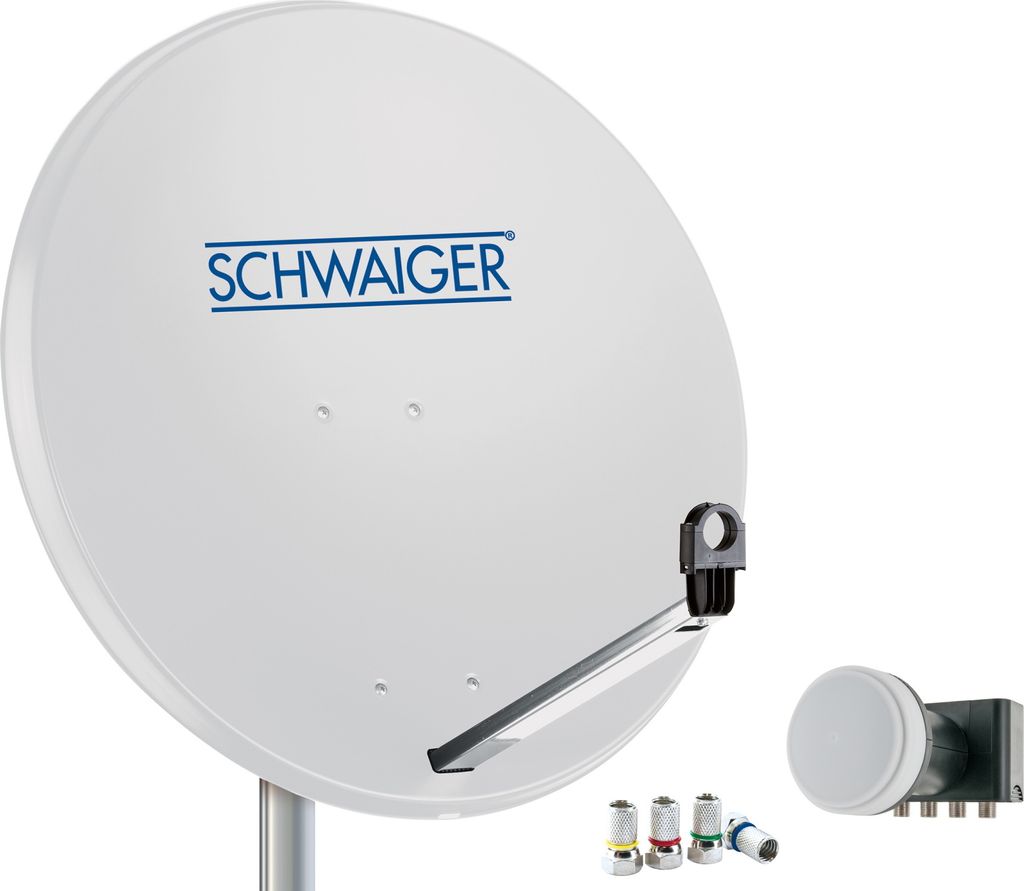

| Rozsah dodávky | 1x oceľové zrkadlo (75 cm), 1x Quad LNB, F-konektor |
