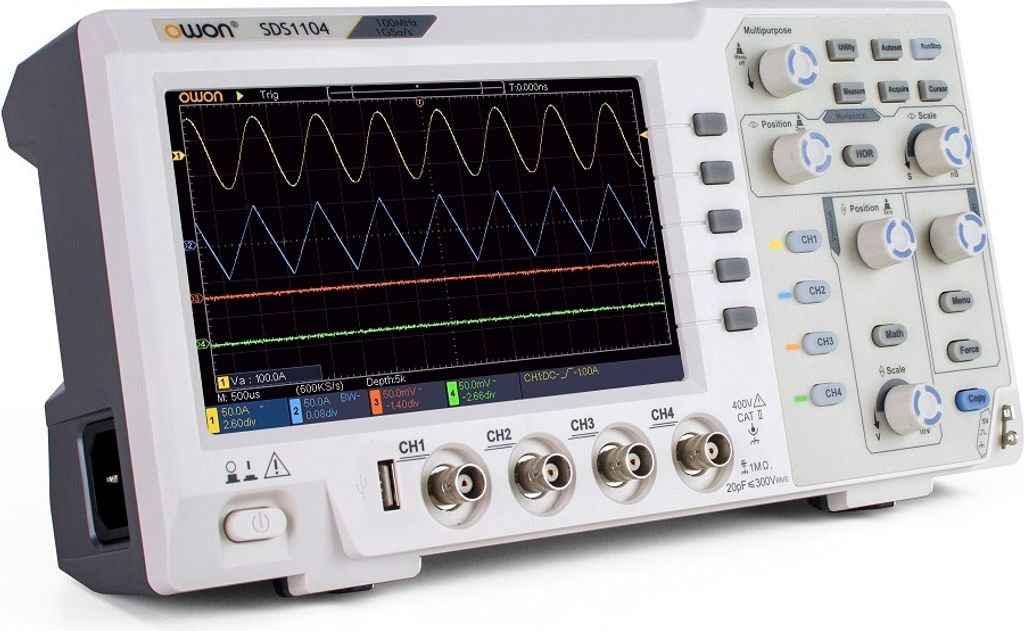

Osciloskop 100MHz šírka pásma, 4 kanály, vzorkovacia frekvencia 1GS/s, 7-palcový LCD displej s vysokým rozlíšením

Vlastnosti:
Vysoký výkon: šírka pásma 100 MHz, vzorkovacia frekvencia 1GS/s na presné pozorovanie signálu.
Štyri kanály: Široké sledovanie signálu, ideálne pre rôzne požiadavky na testovanie.
Pokročilý displej: 7-palcový LCD displej s vysokým rozlíšením na prehľadné merania.
Špeciálne funkcie: Podpora SCPI a LabVIEW rozširuje funkčnosť.
Štíhly dizajn: Výkonné a zároveň štíhle puzdro, vhodné na prepravu a manipuláciu.

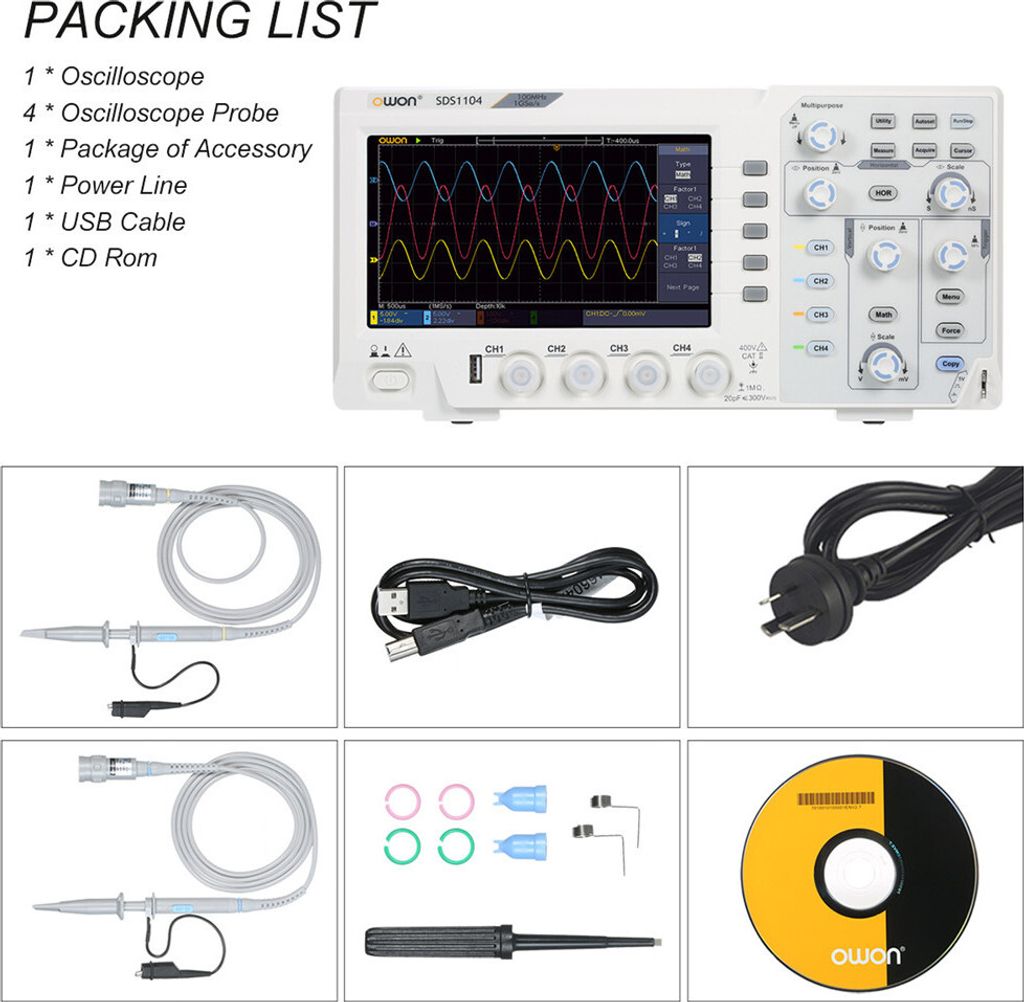

Rozsah dodávky:
1 x hostiteľ

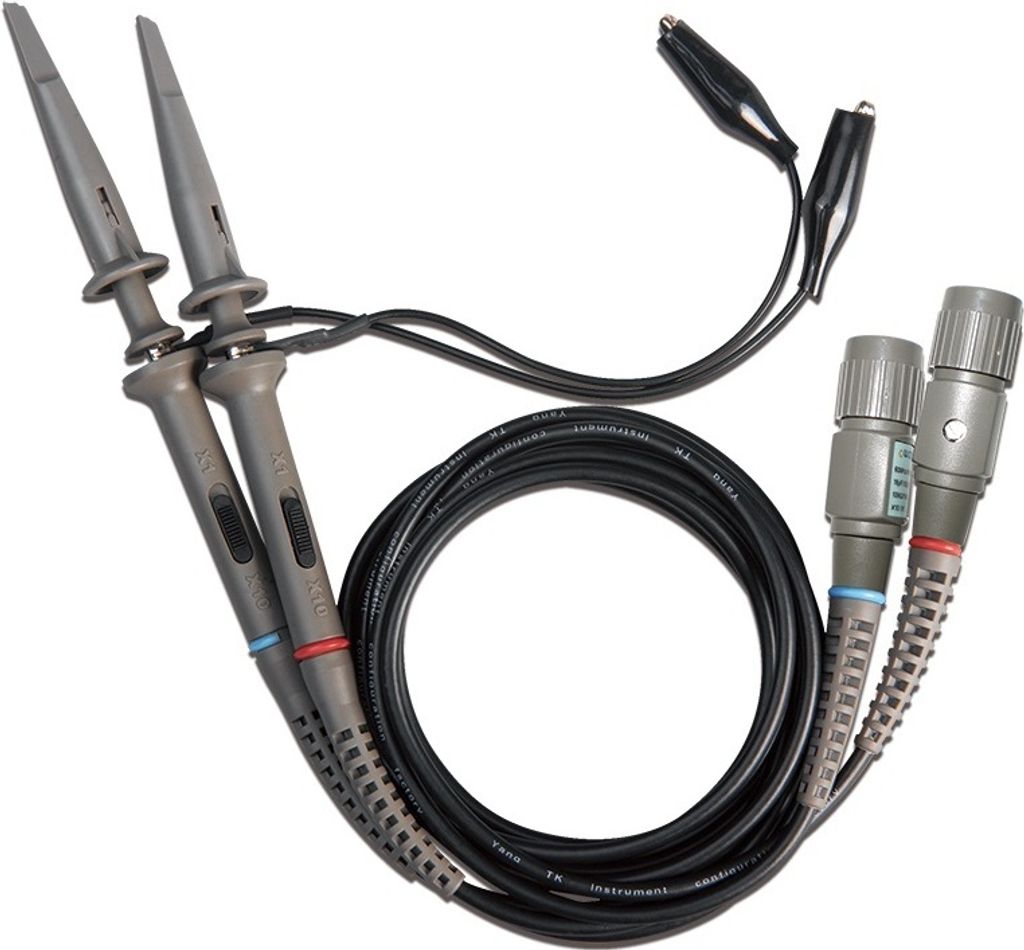

2 x sonda
1 x USB kábel
1 x nastavenie sondy
1 x napájací kábel
1 x CD-ROM a stručná príručka
1 x užívateľská príručka

Špecifikácie:
Model: SDS1104
Šírka pásma: 100 MHz
Vzorkovacia frekvencia: 1GS/s
Horizontálna stupnica (s/div): 2ns/div - 1000s/div, kroky 1 - 2 - 5
Čas nábehu (na vstupe, typický): ≤3,5ns
Kanály: 4
Displej: 7-palcový farebný LCD displej, 800 x 480 pixelov
Vstupná impedancia: 1MΩ ± 2 %, paralelne s 20pF ± 5pF
Maximálne vstupné napätie: 400 V (špička-špička) (DC+AC, špička-špička)
Presnosť zosilnenia jednosmerného prúdu: ±3 %
Dĺžka záznamu: 20K
Presnosť jednosmerného prúdu (priemerná): Priemerná hodnota ≥16: ±(3 % čítania + 0,05 div) pre △V
Faktor útlmu sondy: 1X, 10X, 100X, 1000X
Frekvenčná odozva dolnej priepuste (AC, -3dB): ≥10Hz (na vstupe, AC väzba, -3dB)
Vzorkovacia frekvencia / presnosť reléového času: ±100ppm
Interpolácia: sin(x) / x
Intervalová presnosť (△T) (plná šírka pásma): Jednoduchá: ±(1 intervalový čas + 100ppm x čítanie + 0,6ns),
Priemer >16: ±(1 čas intervalu + 100ppm x čítanie + 0,4ns)
Vstupná väzba: DC, AC a GND
Vertikálne rozlíšenie (A/D): 8 bitov (2 kanály súčasne)
Vertikálna citlivosť: 5mV/div - 5V/div (na vstupe)
Typ spúšťania: Edge, Video
Režim spúšťania: Auto, Normal a Single
Úroveň spúšťania: ±5 dielikov od stredu obrazovky
Frekvencia riadkovania/poľa (video): normy NTSC, PAL a SECAM

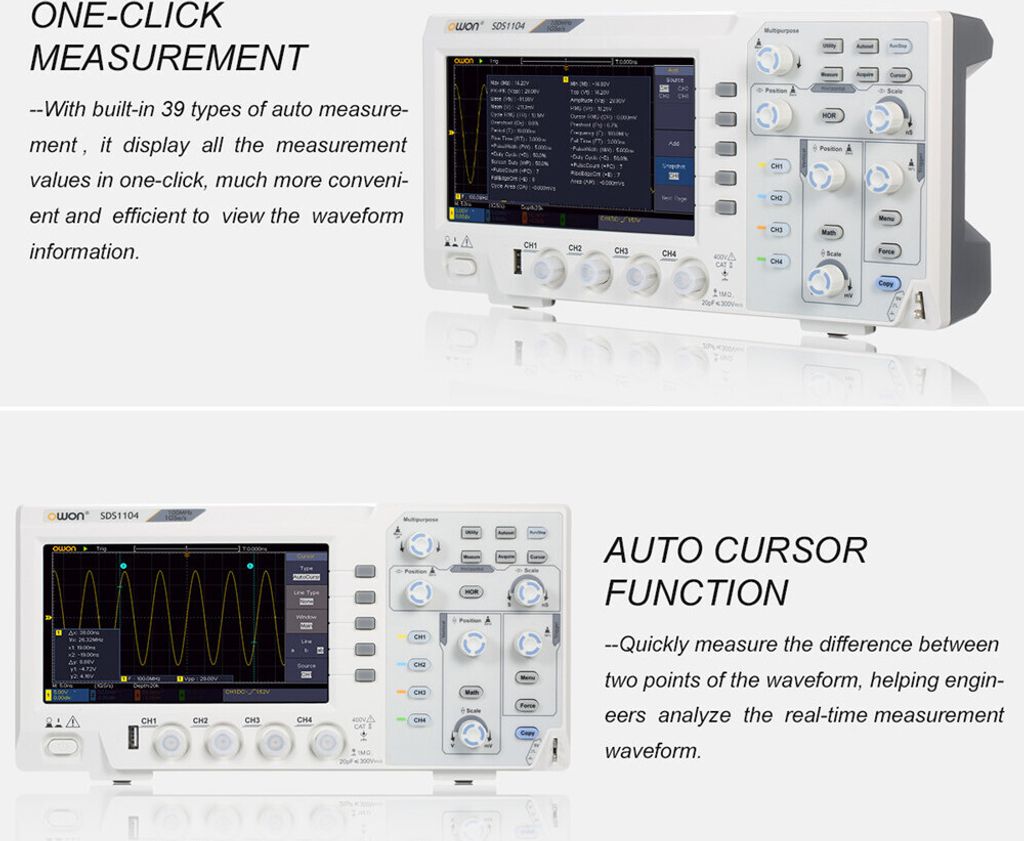

Meranie kurzora: △V a △T medzi kurzormi
Automatické meranie: Vpp, Vavg, RMS, frekvencia, perióda, Vmax, Vmin, Vtop, Vbase, šírka, prekročenie, predkročenie,
Čas nábehu, čas poklesu, +šírka, -šírka, +takt, -takt, oneskorenie A→B, oneskorenie A→B, rozsah, rozsah cyklu, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Matematika tvaru vlny: +, -, x, ÷, inverzia, FFT
Pamäť priebehov: 16 priebehov
Lissajousov údaj: Šírka pásma: plná šírka pásma, fázový rozdiel: ±3 stupne
Komunikačné rozhranie: USB host, USB zariadenie
Čítač frekvencie: K dispozícii
Napájanie: 100 V - 240 V AC, 50/60 Hz, CAT II
Spotreba energie: <15W
Poistka: 2A, trieda T, 250V

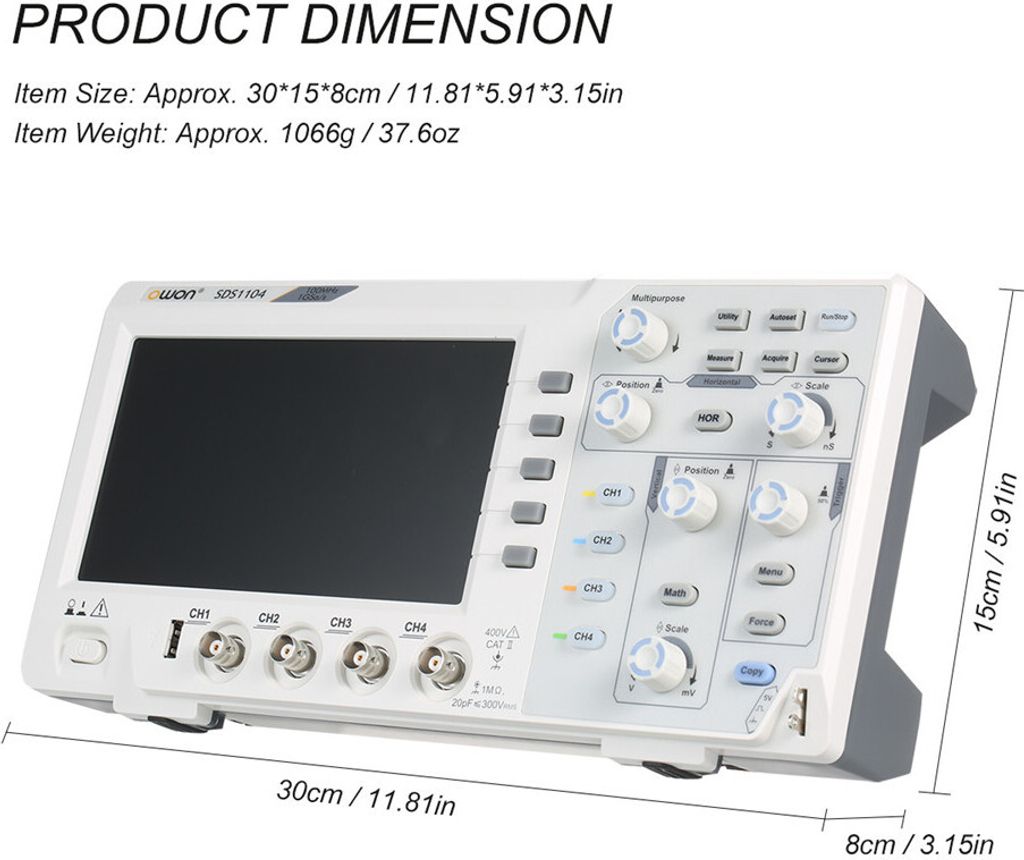

Rozmery (Š x V x H): 301 x 152 x 70 mm
Hmotnosť zariadenia: 1,10 kg
