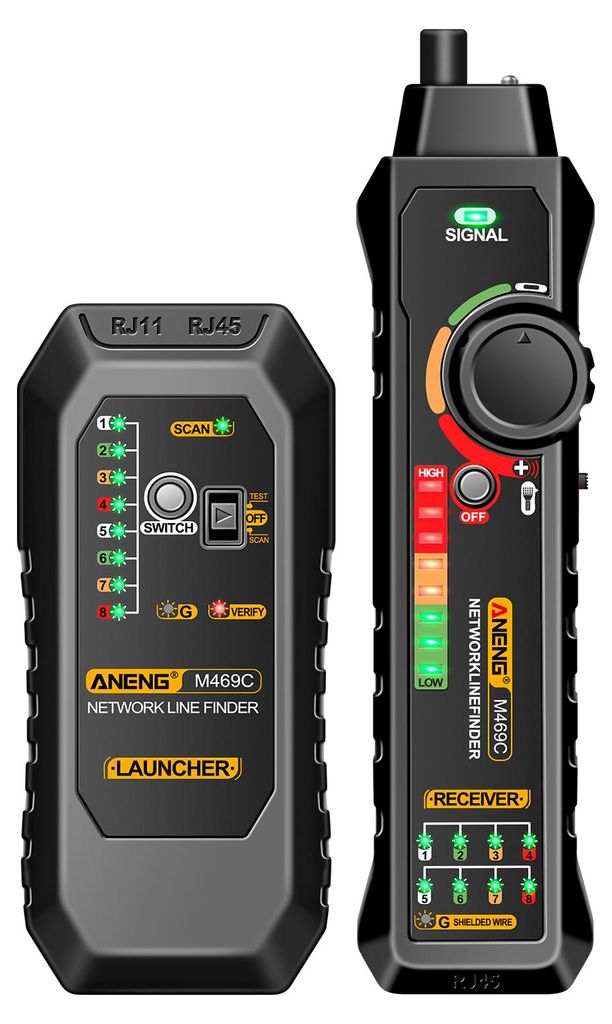

ANENG M469C Multifunkčný sieťový kábel Finder RJ45 RJ11 LAN Cable Tester Sieťový nástroj Wire Tracker Receiver Trace Measure Analyzátor opravy siete

Vlastnosti:

Všestranná funkčnosť: Multifunkčný vyhľadávač sieťových káblov je určený na komplexné sledovanie sieťového vedenia, telefónneho vedenia, testovanie elektrického vedenia a testovanie otvorených/krátkych obvodov. Je tiež vybavený funkciou testovania jednosmerného napätia a výstrahou nízkeho napätia pre zvýšenie bezpečnosti a spoľahlivosti.

Presné testovanie káblov LAN: Tester káblov LAN zabezpečuje presné testovanie s nastaviteľnou hlasitosťou a funkciou počúvania cez slúchadlá, vďaka čomu je ideálny na zisťovanie problémov v sieťových kábloch s rozhraniami RJ11/RJ45. Tento nástroj je nevyhnutný na udržanie optimálneho výkonu siete.

Efektívne sledovanie a meranie: Analyzátor sieťových opráv Trace Measure je vybavený zabudovanou baterkou, ktorá uľahčuje prácu pri slabom osvetlení. Jeho konštrukcia z plastu ABS zaručuje odolnosť a dlhodobé používanie, vďaka čomu je spoľahlivou voľbou pre úlohy opravy siete.

Komplexné testovanie siete: Tester sieťových káblov napájaný 9V batériou 6F22 (nie je súčasťou dodávky) ponúka flexibilitu a mobilitu. Jeho multifunkčná konštrukcia umožňuje dôkladné testovanie a odstraňovanie problémov so sieťovými káblami, čím zabezpečuje efektívnu údržbu a opravy siete.

Spoľahlivé sledovanie sieťových vedení: Vyhľadávač sieťových vedení je nepostrádateľným nástrojom pre profesionálov, ktorý poskytuje presné a efektívne možnosti sledovania sieťových vedení. Jeho používateľsky prívetivý dizajn a spoľahlivé funkcie z neho robia cenný doplnok každého súboru nástrojov na údržbu siete.

Vlastnosti: - Vhodné na pripojenie k sieti:

1. Funkcia sledovania telefónnej linky

(1) Vložte telefónnu linku s kryštálovou hlavicou do konektora vysielača RJ11;

(2) Prepnite prepínač voľby funkcie vysielača do polohy "sledovanie linky". Indikátor vyhľadávacej linky bliká, čo znamená, že vysielač pracuje normálne.

(3) Stlačením tlačidla prijímača otvorte prijímač a pomocou sondy prijímača vyhľadajte požadovaný cieľový kábel.

2. Funkcia sledovania sieťovej linky

(1) Zapojte telefónnu linku s kryštálovou hlavicou do zásuvky RJ45 vysielača.

(2) Prepnite prepínač voľby funkcie vysielača do polohy "Vyhľadávanie linky". Indikátor vyhľadávacej linky bliká, čo znamená, že vysielač funguje normálne.

(3) Stlačením tlačidla prijímača otvorte prijímač a pomocou sondy prijímača vyhľadajte požadovaný cieľový kábel.

3. Funkcia sledovania napájacieho kábla linky

(1) Spojte vysielač a kovový kábel, ktorý sa má prehľadávať, pomocou svorky aligátora a jeden koniec vložte do vysielača.

(2) Prepnite prepínač voľby funkcie vysielača do polohy "sledovanie vedenia". Indikátor vyhľadávacej čiary bude blikať, čo znamená, že vysielač funguje normálne.

(3) Stlačením tlačidla prijímača nadol otvorte prijímač a pomocou sondy prijímača vyhľadajte požadovaný cieľový kábel. (Porovnajte veľkosť "pípnutia" a jas kontrolky signálu. Kábel, ktorý vydáva najhlasnejšie pípnutie a najjasnejšie svetlo indikátora signálu, je cieľový kábel, ktorý treba vyhľadať)

4. Funkcia sieťového kábla Campus Team

(1) Zasuňte zástrčky RJ45 na oboch koncoch sieťového kábla, ktorý sa má testovať, do príslušných rozhraní vysielača a prijímača;

(2) Prepnite prepínač voľby funkcie vysielača do polohy "Line to Line" (linka k linke). Kontrolka sekvencie linky bliká, čím signalizuje, že vysielač pracuje normálne.

(3) Na základe 18 kontroliek sekvencie linky určte charakteristiky skratov, rozpojených obvodov, otvorených obvodov a kríženia.

(4) Počas testovacieho procesu môžete prepínať medzi rýchlou a pomalou rýchlosťou ľahkým dotykom tlačidla prepínača funkcií. (Pri použití metódy automatického skenovania pri rýchlych testoch sa krútené páry káblov 1, 2, 3, 4, 5, 6, 7, 8 a G testujú jeden po druhom (pár) a rozpozná sa, ktorý (pár) je poškodený, skratovaný alebo otvorený)

5. Funkcia testovania rozpojeného obvodu a skratu

Prepnite prepínač voľby funkcií vysielača do polohy "Line to Line" (linka k linke) a stlačte a podržte tlačidlo "Switch" (prepínač) vysielača na viac ako 2 sekundy, kým sa kontrolka "Line sequence" (sekvencia linky) nezmení z blikajúcej na trvalo svietiacu. Vložte kryštálovú hlavicu s krokosvorkou do zásuvky RJ11 a oba konce skúšobného vedenia pripevnite k dvom svorkám krokosvorky. V prípade skratu sa rozsvieti červená kontrolka skenovania vysielača a impedancia na vedení sa dá zobraziť jasom kontrolky stavu: Čím je svetlo jasnejšie, tým je impedancia nižšia; čím je svetlo slabšie, tým je impedancia väčšia.

6. Funkcia testovania úrovne jednosmerného prúdu

Prepnite prepínač voľby funkcií vysielača do polohy "Vyhľadávanie linky" a stlačte a podržte tlačidlo "Shift" vysielača na viac ako 2 sekundy, kým nezhasne kontrolka "Vyhľadávanie linky" a nezačne blikať kontrolka "Sekvencia linky". Vložte kryštálovú hlavicu s krokosvorkou do zásuvky RJ11 a pripojte oba konce skúšobného napájania k dvom svorkám krokosvorkou. Ak je kontrolka skenovania¡° červená, kladný pól je zovretý cez červenú svorku. Ak je svetlo skenovania zelené, záporný pól je pripojený k červenej svorke. Úroveň sa dá určiť podľa jasu skenovacieho svetla: Čím je svetlo jasnejšie, tým je hladina vyššia; čím je svetlo slabšie, tým je hladina nižšia.

7. Funkcia výzvy na nízke napätie

Keď je prepínač voľby funkcií vysielača otočený do polohy "hľadanie linky" a napätie batérie je nižšie ako 6 V, kontrolka "skenovania" a kontrolka "sekvencie linky" vysielača budú súčasne blikať a pripomenú používateľovi, aby vymenil batériu.

8. Funkcia slúchadiel

V hlučnom prostredí možno prevádzku vykonávať prostredníctvom slúchadiel, aby sa zabránilo vonkajšiemu rušeniu.

9. Funkcia osvetlenia

V tmavom alebo slabo osvetlenom prostredí môžete stlačením spínača osvetlenia smerom nahor zapnúť svetlo a pokračovať v pohodlnej práci ako zvyčajne.

10. Funkcia nastavenia citlivosti

Pri vyhľadávaní linky môžete otáčať nastavovacím gombíkom na prijímači, kým sa nerozsvieti osem indikátorov intenzity s príslušnou úrovňou tónu.

11. Úspora energie

Automatické oneskorené vypnutie. Po približne 1 hodine spustenia sa vysielač vyhľadávača čiar automaticky prepne do režimu vypnutia.

Bezpečnostné opatrenia počas používania:

1. Nedotýkajte sa sond priamo rukami, aby ste predišli úrazu elektrickým prúdom a zaistili osobnú bezpečnosť počas testovania.

2. pred použitím skontrolujte skúšobné sondy, aby ste sa uistili, že izolácia nie je poškodená a nie je odhalený žiadny kov.

3. Aby nedošlo k poškodeniu prístroja, nepoužívajte zameniteľné prúdové a napäťové rozsahy.

4. Ak nebudete prístroj dlhší čas používať, je najlepšie vybrať batérie, aby ste zabránili korózii ostatných vnútorných súčastí prístroja batériami.

5. Ak nepoznáte úroveň meraného napätia alebo prúdu, začnite s najvyšším rozsahom a potom vyberte príslušný rozsah na základe nameranej hodnoty.

Špecifikácie:

Farba: čierna/červená (voliteľná)

Model: M469C

Materiál: plast ABS

Batéria: 9V batéria 6F22 (nie je súčasťou dodávky)

Koncovka rozhrania: RJ11 / RJ45

Baterka: Vybavená baterkou

Sledovanie sieťovej linky: ¡Ì

Sledovanie telefónnej linky: ¡Ì

Korekcia sieťového kábla: ¡Ì

Trasovanie napájacieho kábla: ¡Ì

Test úrovne jednosmerného prúdu: ¡Ì

Správa o nízkom napätí: ¡Ì

Prepínanie medzi jednoduchým a duálnym zvukom: ¡Ì

Otvorený obvod a skrat: ¡Ì

Osvetlenie/značková čiara: ¡Ì

Automatické zatváranie: Automatické zatvorenie po 1 hodine

Slúchadlá: žiadne rušenie pri pripojení v hlučnom prostredí

Veľkosť vysielača: 127 * 56,5 * 28 mm / 5 * 2,22 * 1,10 palca

Veľkosť prijímača: 185 * 46 * 31,5 mm / 7,28 * 1,81 * 1,24 palca

Hmotnosť vysielača: 62 g / 2,18 oz

Hmotnosť prijímača: 77 g / 2,71 oz

Hmotnosť balenia: 288 g / 10,15 oz

Veľkosť balenia: 22,5 * 12,5 * 5,5 cm / 8,85 * 4,92 * 2,16 palca

Zoznam balení:

1 * prijímač

1 * vysielač

1 * krokosvorka

1 * slúchadlá

1 * adaptér RJ11

1 * adaptér RJ45

1 * úložná taška

1 * Používateľská príručka (v angličtine)
