BSIDE ESR02 Pro Transistor Tester - digitálny multifunkčný tester pre NPN/PNP, diódy, MOSFET, triak, odpor, kapacitu a indukčnosť

Špecifikácia:

Tester je malý nástroj pre inžinierov, údržbu elektroniky a továrne. Umožňuje jednoduché testovanie zásuvných a SMD komponentov, ako aj rôznych diód, triód, tyristorov a MOSFETov. Analyzuje typ súčiastky, polaritu vývodov, výstupnú HFE, napätie ventilu a kapacitu spoja PET.

Funkcie:

Automatická detekcia NPN a PNP bipolárnych tranzistorov, N- a P-kanálových MOSFETov, JFETov, diód, dvojitých diód, tyristorov a triakov.

Meranie činiteľa prúdového zosilnenia a prahového napätia báza-emitor bipolárnych tranzistorov.

Rozpoznanie plávajúcej diódy bipolárnych tranzistorov a MOSFETov.

Meranie prahového napätia hradla a kapacity hradla MOSFET.

Rozsah merania indukčnosti je od 0,01 mH do 20 H. Mimo rozsahu alebo pri odpore nad 2,1 kΩ sa zobrazí odpor.

Čas testu je približne 2 sekundy. Dlhšie môže trvať len meranie kapacity alebo indukčnosti.

Nádoba pre malé zariadenia je určená na uloženie malých súčiastok.

Zásuvka na sondy podporuje rôzne sondy, napríklad testovacie svorky na rezistory a kondenzátory, krokosvorky a testovacie vodiče multimetra.

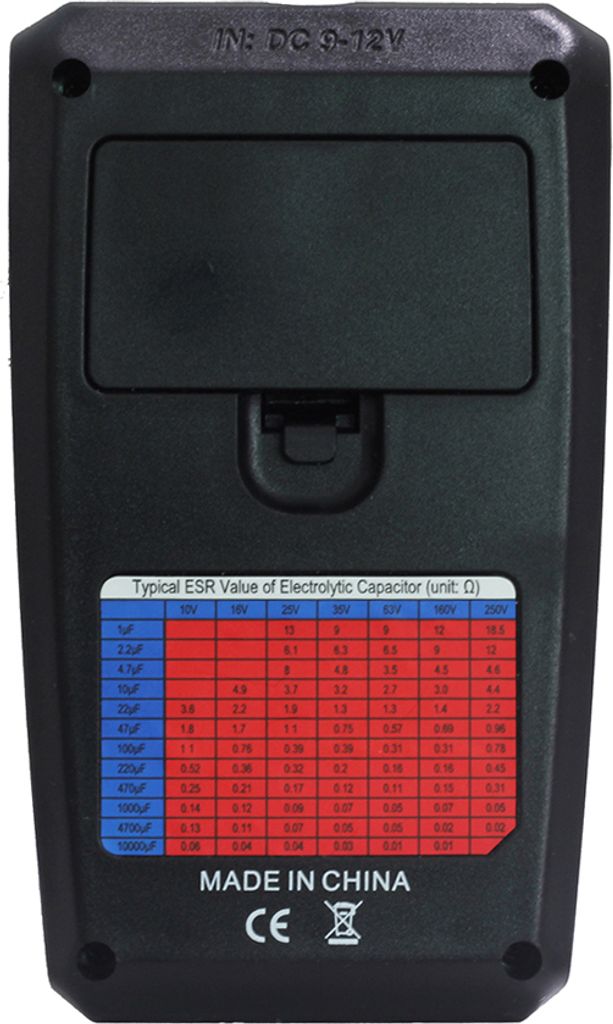

Tabuľka s typickými hodnotami ESR elektrolytických kondenzátorov na obale uľahčuje používateľovi posúdenie kvality zisteného kondenzátora. Tabuľka ESR slúži len na referenčné účely. Ako štandard sa majú používať špecifikácie výrobcu.

Špecifikácie:

Typ: Bez testovacej svorky

Materiál: ABS

Rozsah odporu: 0 Ω-50 MΩ

Rozlíšenie odporu: 0,01 Ω

Kapacitný rozsah: 25 pF-100 mF

Rozlíšenie kapacity: 1 pF

Rozsah indukčnosti: 0,01 mH-20 H

Rozlíšenie indukčnosti: 0,01 mH

Rozsah kapacitancie ESR: 2 μF-50 mF

Rozlíšenie kapacitného ESR: 0,01 Ω

Napájanie: 1 x 9 V batéria 6F22 (NIE JE súčasťou dodávky)

Rozmery: 140 x 82 x 46 mm

Veľkosť balenia: 17,5 x 10 x 6 cm

Hmotnosť balenia: 250 g (bez klipu)

Rozsah dodávky:

1 x tester tranzistorov

1 x návod na použitie (v angličtine)
