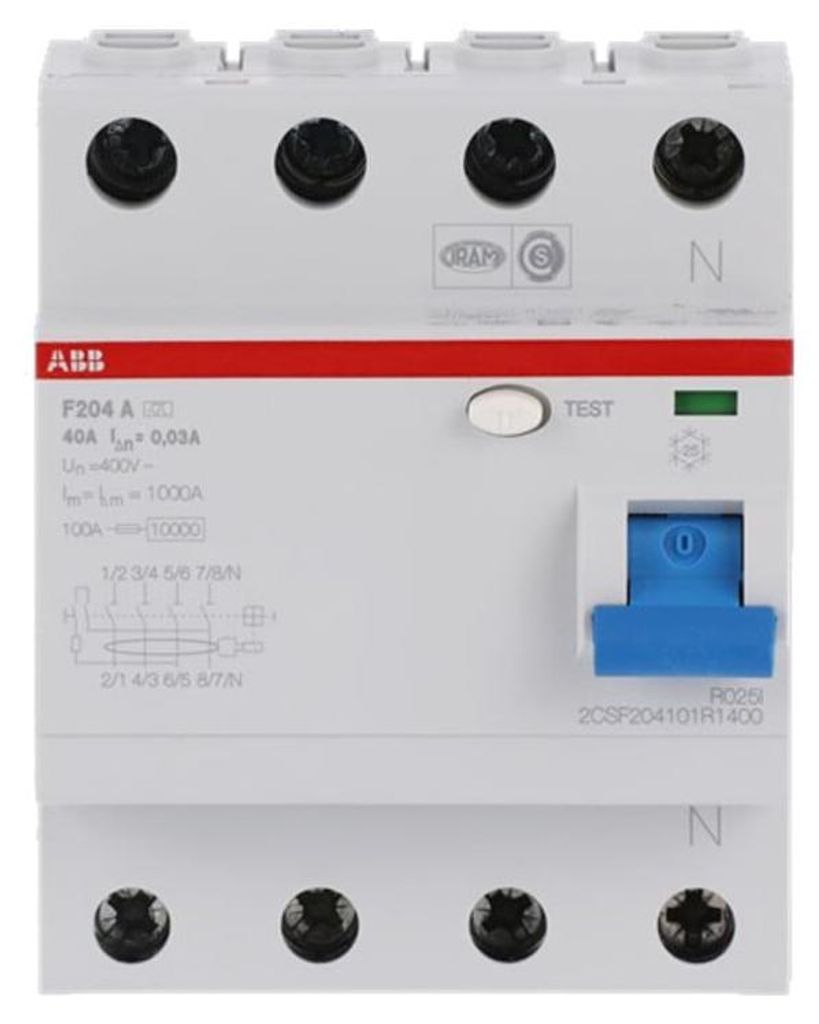

ABB 2CSF204101R1400, Zariadenie pre zvyškový prúd, Typ A, 230 - 400 V

Prúdové chrániče (RCCB) poskytujú ochranu osôb a majetku, ako aj ochranu pred požiarmi spôsobenými elektrickým zapálením podľa noriem DIN VDE 0100-410 a DIN VDE 0100-530. Prúdové chrániče radu F200 zabezpečujú ochranu pri sinusových striedavých prúdoch a pulzujúcich prúdoch s hladkým jednosmerným zvodovým prúdom až do 6 mA voči zemi. Ponúkajú:

• ochranu proti poruchám (ochrana pri nepriamom kontakte)
• Dodatočnú ochranu (s IΔn ≤ 30 mA)
• Požiarna ochrana (s IΔn ≤ 300 mA)

Sú v súlade s normami IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) a pre F200 A až 100 A UL 1053. Oblasti použitia sú domáce, komerčné a priemyselné aplikácie. Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete na inštalačné práce. Vďaka mnohom je F200 vhodný na použitie po celom svete. Detaily: - Číslo výrobcu: 2CSF204101R1400 - Číslo typu výrobcu: F204 A-40/0,03

Stanovený prúd:

40 A

Vstupné napätie:

230 - 400 V

Typ ističa:

Zariadenie pre zvyškový prúd

Model:

Typ A

Počet pólov:

4

Farba:

Šedá

:

IEC/EN 61008 UL 1053

Prevádzkový rozsah teplôt (T-T):

-25 - 55 °C

Rozsah teplôt pri skladovaní (T-T):

-40 - 70 °C

Šírka:

70 mm

Hĺbka:

69 mm

Výška:

85 mm

Hmotnosť:

360 g

Rozmery (š x h x v):

70 x 69 x 85 mm

Šírka balenia:

82 mm

Hĺbka balenia:

96 mm

Výška balenia:

78 mm

Hmotnosť vrátane balenia:

403 g

RoHS

ABB Stotz S&J RCD F204A-40/0,03Výrobca:ABB Stotz S&JOznačenie:RCD pro M CompactTyp:F204A-40/0,03Počet pólov:4Menovité napätie:





menovitý prúd: 400 VMenovitý prúd: 40 AMenovitý reziduálny prúd: 0,03 AMenovité izolačné napätie Ui: 500 VMenovité impulzné výdržné napätie Uimp: 4 kVTyp montáže: inéTyp reziduálneho prúdu:





ASelektívny typ: nieTyp s oneskorením: nieSkratové výdržné napätie (Icw): 1 kAPrepäťové výdržné napätie: 0,25 kATyp napätia: ACS blokovacím zariadením:





ánoFrekvencia:inéMožné prídavné zariadenia:ánoStupeň ochrany (IP):IP2XŠírka v jednotkách rozstupu:4Montážna hĺbka:69 mmTeplota okolia počas prevádzky:-25.

.55 °CStupeň znečistenia:2Prierez pripojiteľných vodičov: 0...





25 mm²Prierez pripojiteľného vodiča plný:25 mm²Nevýbušný:nie Prúdový chránič ABB Stotz S&J F204A-40/0.03: viac informácií Prúdové chrániče (RCCB) poskytujú ochranu osôb a majetku, ako aj ochranu pred požiarom spôsobeným elektrickým prúdom v súlade s DIN VDE 0100-410 a DIN VDE 0100-530. Prúdové chrániče série F200 zaručujú ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s plynulou zložkou jednosmerného reziduálneho prúdu do 6 mA do zeme. Ako aj ochranu pri poruche (ochrana proti nepriamemu dotyku), doplnkovú ochranu (s I?n = 30 mA) a ochranu proti požiaru (s I?n = 300 mA). Spĺňajú výrobkové normy IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) a pre F200 A až 100 A UL 1053. Používajú sa v domácnostiach, komerčných a priemyselných aplikáciách. Rozsiahly sortiment príslušenstva vám ponúka všetko, čo potrebujete pre vaše inštalačné úlohy. Vďaka mnohým schváleniam je F200 vhodný na celosvetové použitie.

Dodáva sa s: ABB Stotz S&J RCD pro M Compact F204A-40/0.03, balenie: 1 ks, EAN: 8012542783503

ABB F204A-40/0,03 40A 30mA istič FI 4-pólový

ABB RCD série F204 A40 0,03

F204A 40 A 4-pólový 0,03 A 30 mA
RCD typ A
Systém pro M compact
Skratová odolnosť 10 kA
Zapojenie s kolíkovou lištou
Ochrana pred nebezpečenstvom kontaktu
Inštalačná šírka 4 TE (70 mm

Prúdový chránič ABB 40A 4-pólový 30mA 400V na DIN lištu. Použitie pre bytovú výstavbu a inžinierske siete.

Typ montáže na DIN lištu
Nominálna hodnota. Zvyškový prúd 0,03A
Nom. (merací) prúd 40 A

• Deliace jednotky: 4
• Typ A

Prúdový chránič na ochranu osôb v domácnosti pred zvyškovým prúdom v súlade s normami EN61008 a UL1053. Technické údaje: - Menovitý prúd: 40 A - Menovitý reziduálny prúd: 30 mA - Menovité napätie: 230/400 V - Menovitá vypínacia schopnosť: 6 kA - Počet pólov: 4-pólový - Stupeň ochrany: IP20 - Šírka v jednotkách: 4 HP

Prúdový chránič ABB FI 40 A 300 mA 3 + N (F204 A-40/0,3)
