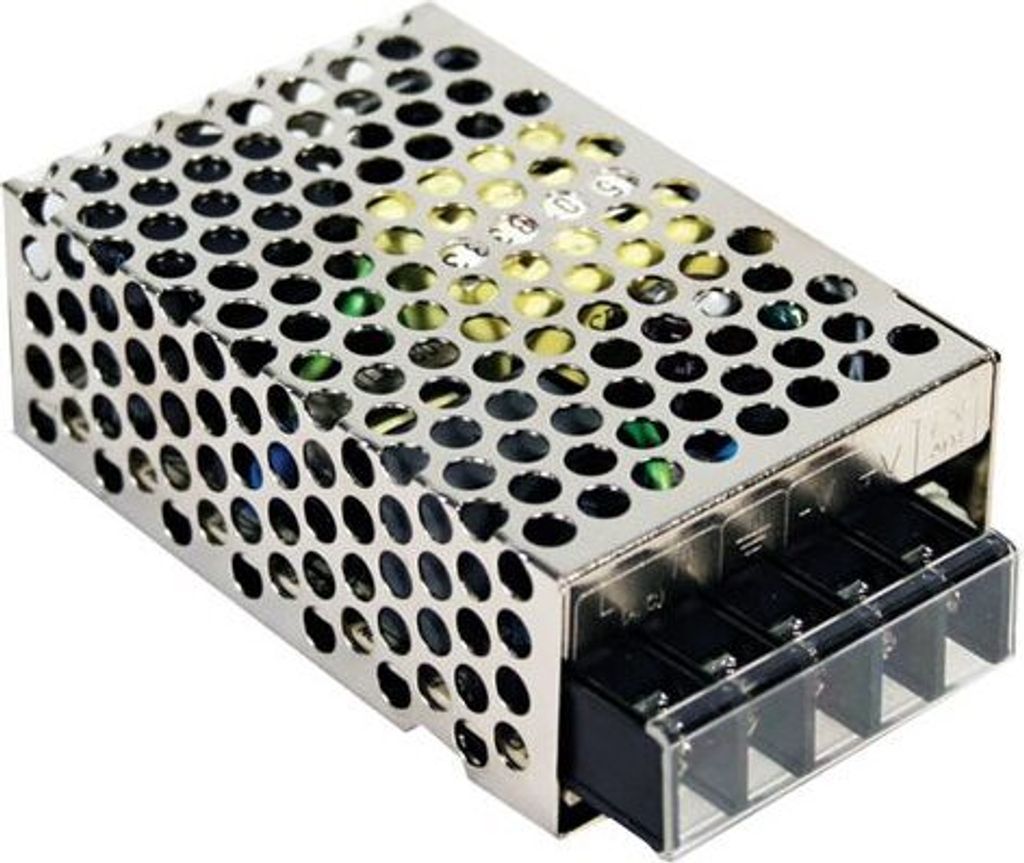

MeanWell 1-kanálový vstavaný spínaný zdroj 25,2 W, 12V / 2,1A

MeanWell 1-kanálový vstavaný spínaný zdroj 25,2 W, 12V / 2,1A
MeanWell RS-25-12 je kompaktný vstavaný spínaný zdroj s výstupným výkonom 25,2 W. Dodáva regulované výstupné napätie 12 V DC a poskytuje maximálny výstupný prúd 2,1 A. Zdroj podporuje vstupné napätie v rozsahu 88...264 V AC a 120...370 V DC. Je vybavený ochrannými funkciami proti preťaženiu, zvýšeniu napätia a skratu. Elektrické pripojenie sa vykonáva prostredníctvom svorkovnice a puzdro modulu je určené na pevnú inštaláciu. Výrobok patrí do série RS-25 od spoločnosti MEAN WELL, dosahuje účinnosť 81,5 % a je určený pre rozsah prevádzkových teplôt -25 až 70 °C. Rozmery sú 78 x 51 x 28 mm a hmotnosť 200 g.

Táto napájacia jednotka je vhodná pre aplikácie, ktoré vyžadujú stabilné jednosmerné napätie 12 V so strednou spotrebou energie. Medzi typické aplikácie patria riadiace systémy, komunikačné zariadenia, LED osvetlenie a projekty všeobecnej elektroniky.

Spínaný zdroj spoľahlivo premieňa sieťové napätie na konštantné jednosmerné napätie pre pripojené záťaže. Ponúka priestorovo úsporné riešenie napájania s ochrannými funkciami pre bezpečnú prevádzku.

Prehľad funkcií

• Kompaktný 1-kanálový spínaný zdroj s výstupným výkonom 25,2 W
• Stabilizované výstupné napätie 12 V DC
• Široký rozsah vstupného napätia: 88...264 V AC alebo 120...370 V DC
• Integrované ochranné obvody: preťaženie, zvýšenie napätia, skrat
• Ploché puzdro modulu s pripojením na svorkovnicu

Technické údaje

• Typ napájania: Pulzné
• Typ napájania: Modul
• Výkon: 25,2 W
• Výstupné napätie: 12 V DC
• Výstupný prúd: 2,1 A
• Napájacie napätie: 88...264V AC, 120...370V DC
• Elektrické pripojenie: svorkovnica
• Montáž: na inštaláciu
• Počet výstupov: 1
• Prevádzková teplota: -25...70°C
• Rozmery: 78 x 51 x 28 mm
• Hmotnosť: 200 g
• Menovitý výkon: 81,5 %
• Typ puzdra: 931A
• Poistka: preťaženie, zvýšenie napätia, skrat

Ďalšie údaje

• Menovité parametre pri plnom zaťažení

Rozsah dodávky

• 1x napájacia jednotka MeanWell RS-25-12

Výrobca	MEAN WELL
Typ napájania	Impulzný
Verzia napájacej jednotky	Modul
Menovitý výkon	25,2W
Výstupné napätie	12 V DC
Výstupný prúd	2,1A
Napájacie napätie	88...264 V AC, 120...370 V DC
Hmotnosť	200g
Elektrické pripojenie

Kurzinfo: Mean Well RS-25 series RS-25-12 - Napájací zdroj (interný) - AC 115/230 V - 25,2 Watt Skupina UPS a napájacie zdroje Výrobca Mean Well Výrobca Art. Č. RS-25-12 EAN/UPC 4021087014663 Popis produktu: Mean Well RS-25 séria RS-25-12 - napájací zdroj - 25,2 Watt Typ zariadenia Napájací zdroj - interný Vstupné napätie AC 115/230 V Výstupné napätie 12 V ± 1 % Výkon 25,2 Watt Rozmery (šírka x hĺbka x výška) 5.1 cm x 7,8 cm x 2,8 cm Podrobný popis Všeobecný Typ zariadenia Napájacia jednotka - interná Napájacia jednotka Vstupné napätie AC 115/230 V Rozsah vstupného napätia AC 88-264 / DC 125-373 V Požadovaná frekvencia 47 - 63 Hz Výstupné napätie 12 V ± 1 % Výkon 25.2 Watt Účinnosť 81,5 % Rôzne MTBF 244 000 hodín Špeciálne funkcie LED indikátor, ochrana proti prepätiu, ochrana proti preťaženiu, ochrana proti skratu Označenie TUV, EN 61000-3-2, EN 61000-3-3, EN55022 Trieda B, UL 60950-1, EN 60950-1, MIL-HDBK-217F Podmienky prostredia Min. prevádzková teplota -20 °C Max. prevádzková teplota 70 °C Prípustná vlhkosť Prevádzková teplota 70 °C Prípustná vlhkosť počas prevádzky 20 - 90 % (bez kondenzácie) Rozmery a hmotnosť Šírka 5,1 cm Hĺbka 7,8 cm Výška 2,8 cm Rozmery a hmotnosť (pri preprave) Prepravná hmotnosť 200 g

Mean Well RS-25 séria RS-25-12 - Napájacia jednotka (interná) - AC 115/230 V - 25,2 W
