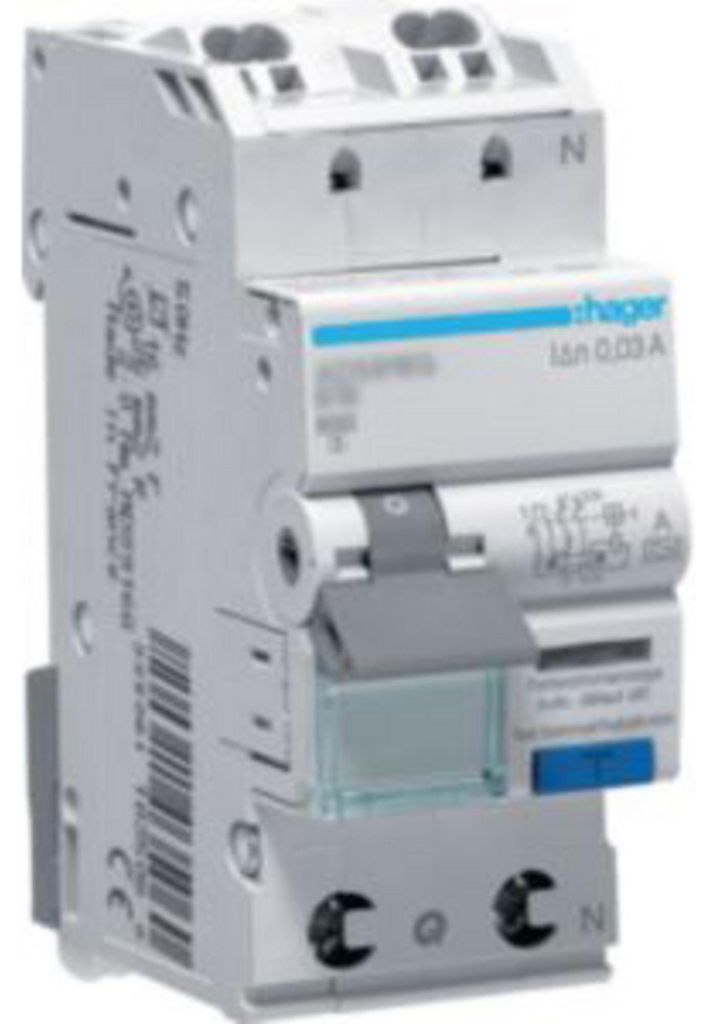

Hager FI-LS, 1P+N, 6 kA, B-16 A, 30 mA, typ A, QC, 1 ks.

Tento prúdový chránič 1P+N 6kA B-16A 30mA typ A QuickConnect kombinuje spoľahlivú ochranu proti nadprúdu (skrat a preťaženie) s vysoko citlivou ochranou proti zvodovému prúdu. Je ideálny na zabezpečenie koncových prúdových obvodov v obytných a úžitkových budovách. Charakteristika B zaručuje normové vypínacie správanie pre ochranu vedenia. Vďaka inovatívnej technológii pripojenia QuickConnect sa výrazne skracuje čas inštalácie, pričom je zaručené bezpečné kontaktovanie. Modul ponúka menovitý spínací výkon 6 kA.

• Typ zariadenia: Prúdový chránič (FI-LS)
• Počet pólov: 1P+N
• Menovitý prúd: 16 A
• Charakteristika vypínania: B
• Menovitý poruchový prúd: 30 mA
• Odolnosť proti skratu: 6 kA
• Typ poruchového prúdu: typ A
• Pripojovacia technika: QuickConnect (QC)

Podrobnosti: - Číslo výrobcu: ADS916D - Číslo typu výrobcu: ADS916D








Hager RCD spínač ADS916DVýrobca: HagerOznačenie: RCD spínač 1P+N 6kA B-16A 30mATyp: ADS916DPočet pólov (spolu): 2Počet poistených pólov: 1Menovité napätie:






menovitéizolačné napätie Ui:500 VMenovité impulzné výdržné napätie Uimp:4 kVMenovitý prúd:16 AMenovitý reziduálny prúd:0,03 ATyp reziduálneho prúdu:ATrieda obmedzenia energie:3Stratový výkon:





menovitá vypínacia schopnosť podľa IEC 60947-2:6 kAMenovitá vypínacia schopnosť Icn podľa EN 61009-1:6 kAVypínacia charakteristika: okamžitáImpulzný prúd odoláva: 0,25 kATyp napätia: striedavýFrekvencia:





50 HzVypínacia charakteristika: BSpínanie nulového vodiča: ánoS blokovacím zariadením: ánoKategória prepätia: 3Stupeň znečistenia: 2Teplota okolia počas prevádzky: -25.





.40 °CŠírka v jednotkách rozstupu:2Montážna hĺbka:68 mmMontáž pod omietku:ánoOchrana proti chybnému vypnutiu:nieTrieda ochrany (IP):IP2XPrierez pripojiteľného vodiča, plný:1...




25 mm²Pripojiteľný prierez vodičov, lanko:1..16 mm² Hager RCD istič ADS916D: viac informácií Prúdový chránič 1P+N 6kA B-16A 30mA Typ A QuickConnect. Prúdový chránič podľa normy DIN EN 61009-1 (VDE 0664-20) so svorkou QuickConnect, do 20 A na odchádzajúcom obvode a do 63 A na prichádzajúcom obvode, modré testovacie tlačidlo a indikátor zvyškového prúdu. Jednoduché individuálne odstránenie zo systému fázových prípojníc. Vhodný na dodatočnú montáž ďalších zariadení. Možnosť označovania priamo na zariadení.

Dodáva sa s: Hager RCD 1P+N 6kA B-16A 30mA ADS916D, balenie: 1 ks, EAN: 3250611068143

Prúdový chránič podľa DIN VDE 0664-20 / EN61009-1 so svorkou QuickConnect podľa DIN EN 60898-1, VDE 0641-11.

Vlastnosti

- odchádzajúci do 20 A a prichádzajúci do 63 A
- ochrana proti dotyku podľa IP2xDIN VDE 0106 časť 100
- modré testovacie tlačidlo
- indikátor zvyškového prúdu
- jednoduché individuálne vybratie z fázového prípojnicového systému
- so symbolom VDE
- vhodný na dodatočnú montáž ďalších zariadení
- možnosť označenia priamo na zariadení

Technické údaje

Menovitý prúd: 16 A
Typ diferenciálnej ochrany: A
Vypínacia charakteristika: B
Citlivosť: 30 mA
Počet pólov: 1 + N
Počet modulov: 2
Frekvencia: 50 Hz
Celková strata výkonu pri menovitom prúde: 5,2 W
Hmotnosť: 224 g

---

Art.-Číslo: HGRADS916D

EAN: 3250611068143

Vstupné napätie:

240 V

Stanovený prúd:

16 A

Napätie cievky:

500 V

Model:

Typ A

Počet pólov:

2

Farba:

Modrá, Biela

Prevádzkový rozsah teplôt (T-T):

-25 - 70 °C

Rozsah teplôt pri skladovaní (T-T):

-25 - 70 °C

Šírka:

35 mm

Hĺbka:

68 mm

Výška:

94 mm

Zvyškový prúdový istič B s charakteristikou 16A 30mA typ A QC. - Menovitý prúd: 16 A - Citlivosť: 30 mA - Typ diferenciálnej ochrany: A - Menovitá vypínacia schopnosť: 6 kA - Počet modulov: 2 - Celková strata výkonu pri menovitom prúde: 5,2 W
n.a.

Ušetrite miesto v technickom centre: Naše kombinované prúdové chrániče a miniatúrne ističe poskytujú ochranu, sú kompaktné a dajú sa rýchlo a jednoducho nainštalovať. Sú vybavené bezúdržbovou technológiou svoriek QuickConnect. Prúdový chránič sa dá jednoducho odstrániť z fázového prípojnicového systému a je vhodný aj na dodatočnú montáž ochranných zariadení. Označovanie je možné priamo na zariadení.

Hager ADS916D. Vstupné napätie: 240 V, menovitý prúd: 16 A, napätie cievky: 500 V. Typ: typ A, farba výrobku: modrá, biela. Šírka: 35 mm, Hĺbka: 68 mm, Výška: 94 mm (ADS916D)

Prúdový chránič 1P+N 6kA B-16A 30mA Typ A QuickConnect. Zvyškový prúdový chránič so svorkou QuickConnect podľa DIN EN 61009-1 (VDE 0664-20), do 20 A na výstupnom obvode a do 63 A na vstupnom obvode. Ochrana pred nebezpečenstvom kontaktu DIN VDE 0106 časť 100, modré testovacie tlačidlo a indikátor zvyškového prúdu. Jednoduché individuálne odstránenie zo systému fázových prípojníc. S označením VDE. Vhodné na dodatočnú montáž ďalších zariadení. Možnosť označenia priamo na zariadení.
