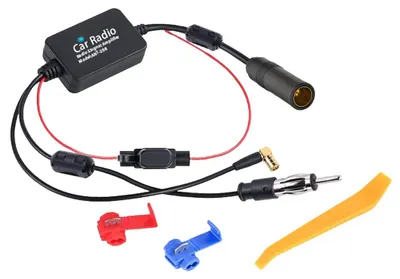

ACV 151000-30 Rozdeľovač anténnych signálov AM/FM DAB+ s konektorom DIN (samica) > DIN (samec) / SMB (samica)

Rozdeľovač antén ACV 151000-30 je ideálnym riešením pre všetkých, ktorí chcú do svojho vozidla nainštalovať rádio s technológiou DAB+, a to bez nutnosti inštalácie neestetickej lepiacej antény na čelnom skle. Tento rozdeľovač využíva signál existujúcej pasívnej antény vozidla (tyčovej antény) a bezstratovo ho rozdeľuje na analógový FM kanál a digitálny DAB+ kanál.

Vďaka integrovanému nízkošumovému zosilňovaču je signál aktívne spracovaný, čo zaisťuje stabilný príjem, najmä v oblastiach so slabším signálom. Inštalácia je jednoduchá, typu "Plug & Play" medzi anténou a novým rádiom.



Technické údaje:

• Typy príjmu: AM/FM, DAB+
• Použitie:
  • Rozdeľovač antén DAB+ pre antény vhodné pre AM/FM a DAB+
  • Príjem DAB+ pre anténne systémy bez pasívneho anténneho zosilňovača
• Montáž: Interiér vozidla
• Rozmery: D = 6,96 cm / Š = 2,49 cm / V = 1,04 cm
• Pripojenie:
  • Vstup AM/FM: DIN(F) / RG174 / D=30 cm
  • Pripojenie DAB+: SMB(F) / RG174 / D=30 cm
  • Výstup AM/FM: DIN(M) / RG174 / D=30 cm
• Frekvenčný rozsah:
  • AM: 150 kHz - 1710 kHz
  • FM: 87,5 MHz - 108 MHz
  • DAB+: 174 MHz - 240 MHz
• Zisk:
  • AM/FM: 10 dB
  • DAB+: 20 dB
• Napájanie:
  • AM/FM
  • DAB/DAB+: +12V externé
• Odoberanie prúdu:
  • AM/FM
  • DAB+: 28mA max.
• Poistka: 500mA



Odborná kontrola od ACR-Bielefeld:

• Nie je potrebná lepiaca anténa: Vzhľad vozidla zostáva pôvodný, pretože sa využíva existujúca vonkajšia anténa.
• Aktívne zosilnenie signálu: Integrovaný 12V zosilňovač zlepšuje kvalitu príjmu pre FM a DAB+.
• Jednoduchá integrácia: DIN konektor a zásuvka pre FM časť, SMB uhlový konektor pre pripojenie DAB+.
• Podmienka: Vhodné len pre pasívne antény (antény bez vlastného integrovaného zosilňovača v základni).



Tipy od servisných technikov:

Pred nákupom si overte, či vaša originálna anténa je pasívna teleskopická anténa. Pri aktívne zosilňovaných anténach (napr. mnohé antény typu "shark" alebo krátke teleskopické antény s fantómovým napájaním) tento rozdeľovač nefunguje, pretože filtre originálnej antény už predtým blokujú DAB frekvencie. Pripojte modrý diaľkový kábel rozdeľovača priamo k výstupu "Auto-Antenna" alebo "Remote" vášho rádia, aby ste aktivovali zosilňovač.












Anténny rozbočovač AM/FM DAB+ série acv Anténne rozbočovače série acv sa vyznačujú vysokým príjmovým výkonom pre stabilné prehrávanie DAB+ aj v zlých podmienkach. Kompaktný dizajn pre jednoduchú a skrytú inštaláciu aj v stiesnených priestoroch.













Pre nasledujúce aplikácie: Anténny rozbočovač DAB+ pre vhodné antény AM/FM DAB+ Príjem DAB+ pre anténne systémy bez anténneho zosilňovača pasívnyPoznámka: Pripojenie AM/FM: DIN(f) > DIN(m) Pripojenie DAB+: SMB(f) červený: +12V anténny diaľkový V prípade problémov s príjmom:








Skontrolujte spojitosť anténneho kábla a anténneho adaptéra Skontrolujte +12V anténny ovládač Skontrolujte vozidlo, či nie je rušené dodatočne namontovaným LED osvetlením Skontrolujte vozidlo, či nie je rušené dodatočne namontovanými meničmi napätia / napájacími jednotkami USB nabíjacím adaptérom Skontrolujte vozidlo, či nie je rušené dodatočne namontovanými digitálnymi výstupnými stupňamiTypypríjmu: 1:












AM/FM DAB+Inštalácia: Interiér vozidlaRozmery:D = 6,96 cm / Š = 2,49 cm / V = 1,04 cmPripojenie: AM/FM vstup: DIN(Ff) / RG174 / L=30 cm DAB+ pripojenie: SMB(f) / RG174 / L=30 cm AM/FM pripojenie:





F
rekvenčný rozsah: AM: 150 kHz - 1710 kHz FM: 87,5 MHz - 108 MHz DAB+: 174 MHz - 240 MHzZosilnenie: Frekvenčný rozsah: AM: 150 kHz - 1710 kHz FM: 87,5 MHz - 108 MHz









AM/FM 10 dB DAB+: 20 dBNapájanie: AM/FM DAB/DAB+: +12 V externéSpotrebaenergie: AM/FM DAB+: 28 mA max.






Poistka: 500mAVoliteľné: Anténny adaptér ISO(f)>DIN(m) > Artikel: 1500-00 Anténny adaptér DIN(f)>ISO(m) > Artikel: 1500-00

1501-00 Anténny adaptér Fakra(m)>DIN(m) pasívny > Artikel: 1524-11 Anténny adaptér SMB(m)>SMA(m) > Artikel: 1502-29
