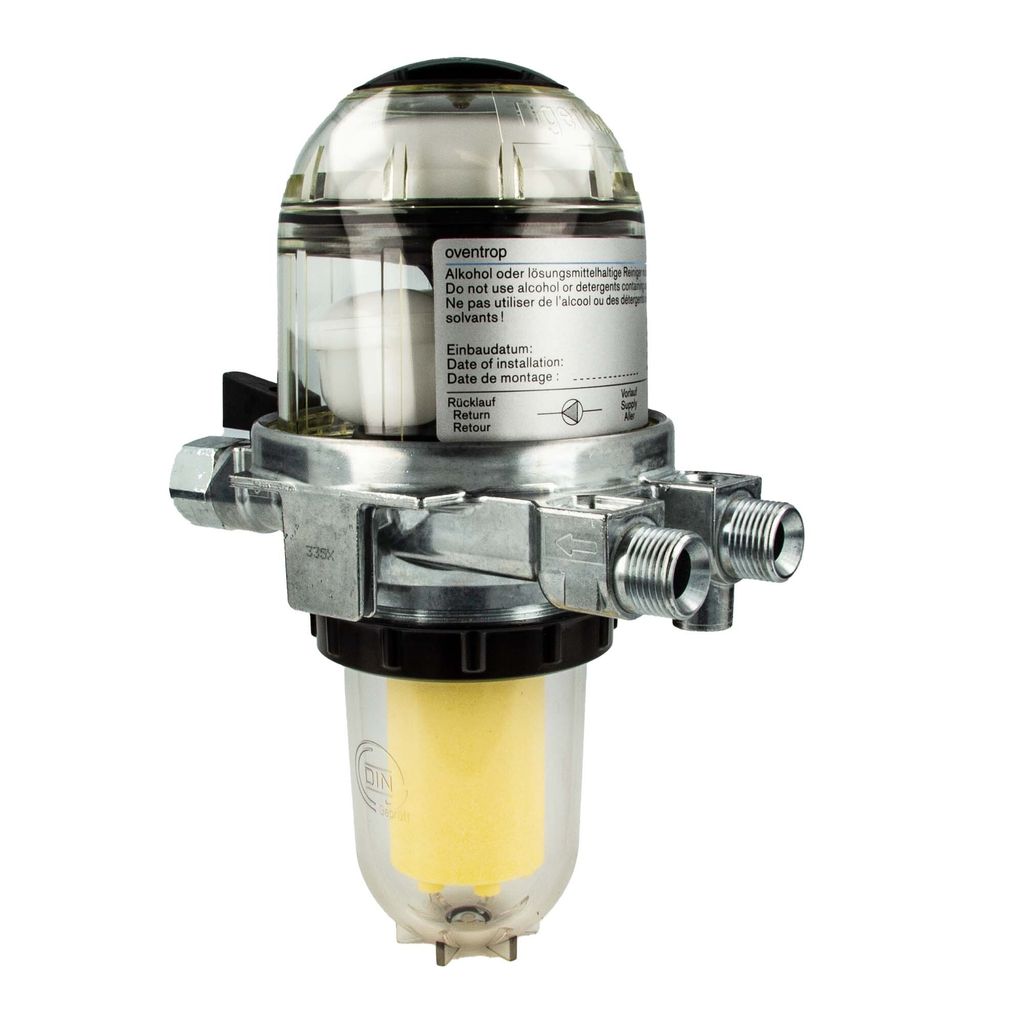

Oventrop filter vykurovacieho oleja/odvzdušňovač Toc-Duo-3 3/8" IG x 3/8" AG Siku 25-40 µm 2142732

Kombinovaný filter vykurovacieho oleja OVENTROP / odplyňovač vykurovacieho oleja "Toc-Duo-3"

na použitie len v režime nasávania pre jednoprúdové systémy so spätným prívodom

• Kovový kryt odplyňovača na montáž na stenu a uzatvárací ventil.
• Kryt filtra a plaváka z priehľadného plastu na kontrolu funkcie.
• Armatúra je vybavená uzatváracím ventilom, nástenným držiakom a filtračným pohárom.
• Vrátane nástenného držiaka
• Pripojenie na strane nádrže: G 3/8 vnútorný závit na pripojenie kompresnej armatúry 6, 8, 10 alebo 12 mm
• Pripojenie na strane horáka: G 3/8 AG s vnútorným kužeľom
• Filtračná vložka: Siku 25-40 µm
• maximálny výkon dýzy: 110 l/h vykurovací olej EL
• max. spätný prietok: 120 l/h EL vykurovací olej
• Odvzdušňovací výkon: min. 6 l/h vzduchu
• Výrobca: Oventrop GmbH & Co KG
• Podlieha technickým úpravám

Oventrop "Toc-Duo-3" kombinácia filtra vykurovacieho oleja a odvzdušňovača na filtrovanie a automatické odvzdušňovanie vykurovacieho oleja.

Čerpadlo horáka nasáva olej cez sacie potrubie cez uzatvárací ventil, filter a spätný ventil. Filter zadržiava častice nečistôt. Malé množstvo oleja sa čerpadlom horáka prečerpá do dýzy a spáli (približne 1 l oleja za hodinu na každých 10 kW vykurovacieho výkonu). Prebytok sa odvádza cez vratné potrubie do sekcie odvzdušňovača. Vzduch a splodiny stúpajú a sú odvádzané do atmosféry cez plavákový ventil. Odplynený olej sa vracia do prívodného potrubia cez membránový ventil. Výsledkom je, že cez sacie potrubie a filter sa z nádrže odsaje len množstvo. Zároveň sa pracovné teplo olejového čerpadla využíva na predohrev oleja. Počas prevádzky bude v spodnej časti kapoty odplyňovača relatívne stála hladina náplne. V závislosti od prevádzkových podmienok sa táto časť môže aj úplne naplniť. Ak sa vykurovací olej dostane do hornej časti s bezpečnostným plavákom, odvzdušňovač sa musí vymeniť.

Podrobnosti o výrobku:

• len na použitie v režime nasávania pre jednopólové systémy s prívodom spätného prúdu
• Kryt filtra a plaváka z priehľadného plastu na kontrolu funkcie
• Armatúra je vybavená uzáverom, nástenným držiakom a filtračným pohárom
• Inštalácia je povolená pod a nad hladinou oleja v nádrži
• max. výkon dýzy: 110 l/h vykurovacieho oleja EL/ max. spätný tok: 120 l/h vykurovacieho oleja EL
• Odvzdušňovací výkon: min. 6 l/h vzduchu
• Filtračná vložka: Siku 25-40 μm

Rozsah dodávky:

• Vzduchový filter Oventrop "Toc-Duo-3" 3/8 IG x 3/8 AG 2142732

Kombinovaný filter vykurovacieho oleja / odplyňovač vykurovacieho oleja Toc-Duo-3

len na použitie v režime nasávania pre jednoprúdové systémy so spätným prívodom. Kovový kryt odplyňovača na montáž na stenu a uzatvárací ventil. Kryt filtra a plaváka z priehľadného plastu na kontrolu funkcie.

Armatúra je vybavená uzatváracím ventilom, nástenným držiakom a filtračnou miskou.

Je povolená inštalácia pod a nad hladinu oleja v nádrži.

maximálny výkon dýzy: 110 l/h vykurovací olej EL
max. spätný prietok: 120 l/h vykurovacieho oleja EL
Odvzdušňovací výkon: min. 6 l/h vzduchu

Pripojenia: - prípojka pre vzduchové potrubie, - prípojka pre vzduchové potrubie, - prípojka pre vzduchové potrubie:
na strane nádrže G ⅜ vnútorný závit pre pripojenie kompresnej armatúry 6, 8, 10 alebo 12 mm
g ⅜ vonkajší závit s vnútorným kužeľom na strane horáka

Filtračná vložka: Siku 25-40 µm

OVENTROP Ölfilter/Entlüfter "Toc-Duo-3" G3/8 IG x G3/8 AG, Siku 25-40my

Kombination Heizölfilter / Heizölentlüfter "Toc-Duo-3"für den Einsatz nur im Saugbetrieb für Einstrangsysteme mit Rücklaufzuführung. Entlüftergehäuse aus Metall für Wandmontage und Absperrventil. Filter- und Schwimmergehäuse aus transparentem Kunststoff zur Kontrolle der Funktion.Die Armatur ist ausgestattet mit Absperrung, Wandhalterung und Filtertasse.Einbau unterhalb und oberhalb des Tankölspiegels zulässig.max. Düsenleistung: 110 l/h Heizöl EL max. Rücklaufstrom: 120 l/h Heizöl EL Entlüftungsleistung: min 6 l/h LuftAnschlüsse: tankseitig G 3/8 IG für Klemmringanschluss 6, 8, 10 oder 12 mm brennerseitig G 3/8 AG mit InnenkonusFiltereinsatz: Siku 25-40
