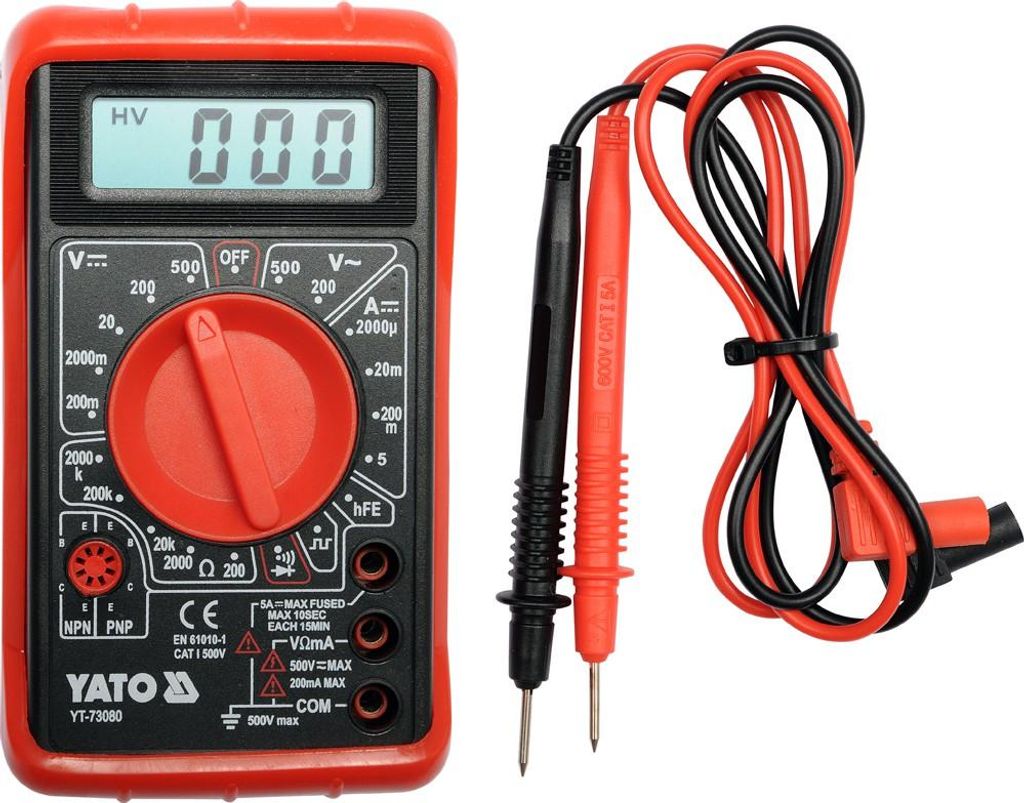

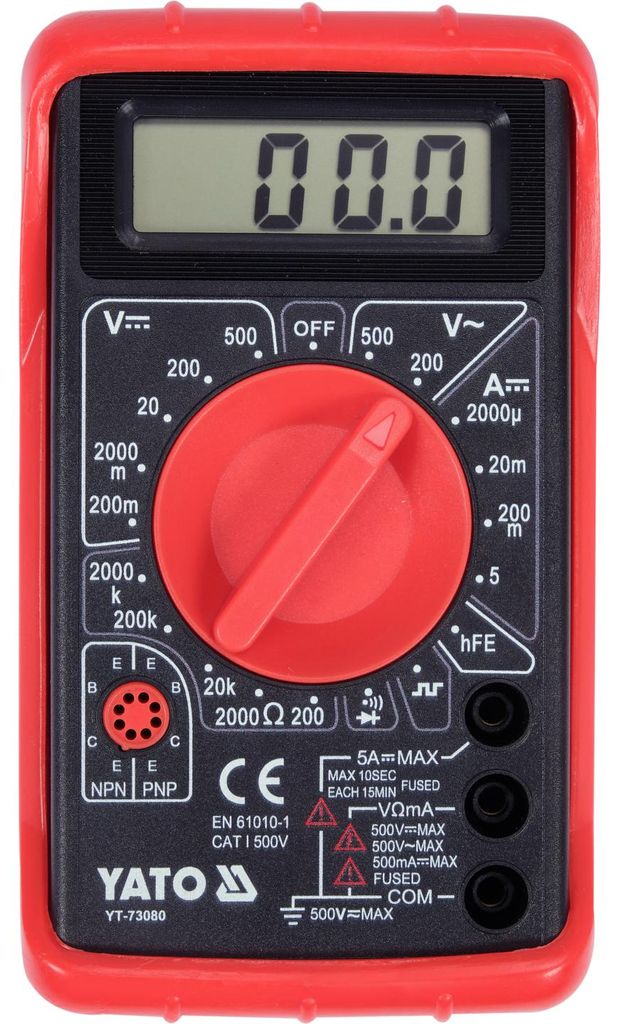

Univerzálny multimeter YT-73080, vybavený manuálnym rozsahom merania pre každý parameter, umožňuje vykonávať základné a pokročilé elektrické merania. Ide o základný model v našej produktovej rade. Dodatočnú ochranu proti mechanickému poškodeniu zabezpečuje puzdro – gumový obal, ktorý pokrýva telo prístroja.
Základné merania:
Meranie striedavého napätia: 0-500 V
Meranie jednosmerného napätia: 0-500 V
Meranie jednosmerného prúdu: 0-5 A
Meranie odporu: 0-2 MΩ
Test diódy: IF 1 mA, UR 3 V
Test kontinuity obvodu: 0-30 Ω
Ďalšie merania:
Test tranzistorov hFe: 0-1000, vstavaná testovacia zásuvka
Generátor obdĺžnikového signálu: 5 Vpp, 50 Hz
Presnosť meraní:
Príklad určenia presnosti merania striedavého napätia. Výpočet výsledku merania: 235 V
- Presnosť merania multimetra YT-73080 pre tento rozsah: ±(2 % + 10), rozlíšenie 1 V
- Vzorec pre výpočet chyby merania: (Výsledok merania × 2 %) + 10 × rozlíšenie
- Výpočet: (235 × 2 %) + 10 × 1 = 4,7 + 10 = 14,7 V
Výsledok s chybou merania pre zobrazenie 235 V: 235 ± 14,7 V
- Výsledok s chybou merania pre zobrazenie jednosmerného napätia: 12 V: 12 ± 0,146 V
Tabuľka rozsahov. Pre viac informácií o presnosti konkrétneho merania, si prosím prečítajte návod na použitie.
*Multimeter YT-73080 nemá funkciu merania RMS (skutočnej efektívnej hodnoty). Výsledok uvedený vyššie teda predstavuje iba skutočnú efektívnu hodnotu striedavého napätia pre štandardnú sínusovú vlnu.
Integrované funkcie:
Generátor signálov: Keď nastavíte gombík generovania signálu, multimeter generuje obdĺžnikový signál s amplitúdou 5 Vpp (peak-to-peak) pri frekvencii približne 50 Hz. Tento signál môže byť v audio inžinierstve, napríklad na diagnostiku reproduktorov.
Udržanie údajov [H]: Udržuje zobrazenú nameranú hodnotu.
Ďalšie informácie:
LCD displej, maximálna zobrazovaná hodnota: 1999
Zvukový signál pri testovaní kontinuity pre rezistory s hodnotou nižšou ako 30 Ω.
Automatické prepnutie z testovania diód na testovanie kontinuity, keď je odpor obvodu nižší ako 30 Ω (nie je možné nastaviť zariadenie iba na testovanie diód).
Sonda je súčasťou balenia.
Ochrana proti preťaženiu.
Puzdro z ABS plastu s puzdrom (gumové puzdro chráni zariadenie pred nárazmi).
Indikátor nízkej úrovne batérie.
Napájanie: 9 V (6F22) batéria.
Pozor!
Pri meraní neznámych hodnôt s multimetrom s manuálnym výberom rozsahu otočným gombíkom, merania by mali byť vykonávané postupne, od najširšieho rozsahu k rozsahu, ktorý ponúka najpresnejšie meranie; inak hrozí poškodenie zariadenia.
- Typ produktu:
- Digitálny multimeter
- Podporované umiestnenie:
- Ručný multimeter
- Rozsah jednosmerného napätia:
- 0 - 500 V
- Rozsah striedavého napätia:
- 0 - 500 V
- Rozsah rezistora:
- 200 - 2000000 ohm
- Test diód:
- Áno
- Bzučiak:
- Áno
- Displej:
- LCD
- Napájací zdroj:
- Batérie
- Typ batérie:
- 9V
- Počet podporovaných batérií:
- 1
- Napätie batérie:
- 9 V
- Prevádzkový rozsah teplôt (T-T):
- 0 - 40 °C
- Rozsah teplôt pri skladovaní (T-T):
- -10 - 50 °C
- Odporúčaná prevádzková vlhkosť:
- 0 - 75%
- Šírka:
- 126 mm
- Hĺbka:
- 70 mm
- Výška:
- 24 mm
- Hmotnosť:
- 140 g
- Testovacie káble:
- Áno
- Návod na použitie:
- Áno
Multimeter je prístroj, ktorý umožňuje meranie elektrických veličín.
Tento prístroj umožňuje meranie striedavého a jednosmerného napätia, prúdu a odporu. Okrem toho je tento multimeter vybavený testovacím otvorom na kontrolu tranzistorov a môže testovať aj diódy. Medzi jednotlivými typmi meraní sa prepína pomocou otočného voliča, na ktorom možno nastaviť aj požadovaný rozsah pre každú veličinu.
Namerané hodnoty sa zobrazujú na prehľadnom LCD displeji na odolnom plastovom tele prístroja. Okrem toho je telo umiestnené v odnímateľnom silikónovom puzdre, ktoré poskytuje čiastočnú ochranu pred vlhkosťou, nečistotami a v neposlednom rade chráni prístroj pred vibráciami. Merací prístroj sa dodáva s kvalitnými káblami s meracími koncovkami.
Napájanie zabezpečuje odporúčaná alkalická batéria 9 V 6F22. Prístroj je vybavený poistkou 5 A.
| Technické údaje |
|---|
| rozsah striedavého napätia | 200 - 500 V |
| rozsah jednosmerného napätia | 0,2-500 V |
| rozsah odporu | 0,2 - 2000 kOhm |
| rozsah jednosmerného prúdu | 0,2 mA - 5 A |
| test diód | áno |
| test tranzistorov | PNP, NPN |
| test priepustnosti (bzučiak) | áno |
| napájanie | 9 V batéria 6F22 |
| automatické vypnutie | áno |
| rozmery | 126 x 70 x 24 mm |
Digitálne meracie zariadenie 0 - 500 V YT-73080
Malý, praktický multimeter na rôzne merania do 5 ampérov. Tester možno použiť na meranie prúdov, napätí a odporov. Rozsah merania možno jednoducho zvoliť a nastaviť pomocou otočného ovládača. Ideálny vstupný model do sveta meracej techniky.
Funkcie
- Veľmi ľahké meracie zariadenie
- Gumový kryt odolný proti nárazom
- Merací tón na meranie diód/odporov
- Maximálny prúd 5 A
- Veľký otočný ovládač
- Malé rozmery
- Jednoduchá obsluha
Technické údaje:
Hmotnosť [kg]: 0 ,280
Univerzálny digitálny multimeter s LCD displayom a gumovým krytom, ktorý chráni merač pri páde a ďalšom mechanickom poškodení. Prístroj je vybavený európskom C E.
- Meranie prúdu a odporu (AC / DC napätie).
- Zvuková signalizácia pri meraní.
- Automatické vypnutie prístroja pre úsporu batérie.
- Prístroj je zaistený proti preťaženiu.
| materiál telo: | | plast |
| rozmery (mm) | | 120 x 70 x 24 |
| napájanie (V) | | 1x batérie 9V |
YATO NARADI
Digitálny multimeter, YATO-73080 Multimeter na meranie základných hodnôt pri prevádzke elektrických zariadení. Multimeter umožňuje merať jednosmerné napätie alebo striedavý prúd a odpor. Hlavné technické parametre: rozmery: 120 x 70 x 24 mm napájanie: 1x 9V batéria materiál: telo - plast LCD displej meranie striedavého alebo jednosmerného napätia, prúdu a odporu automatické vypnutie pre úsporu batérie ochrana proti preťaženiu zvuková signalizácia gumový kryt hmotnosť: 0,28 kg homologizácia: C E Kvalitný multimeter s digitálnym displejom pre jednoduché odčítanie nameraných čísel.
