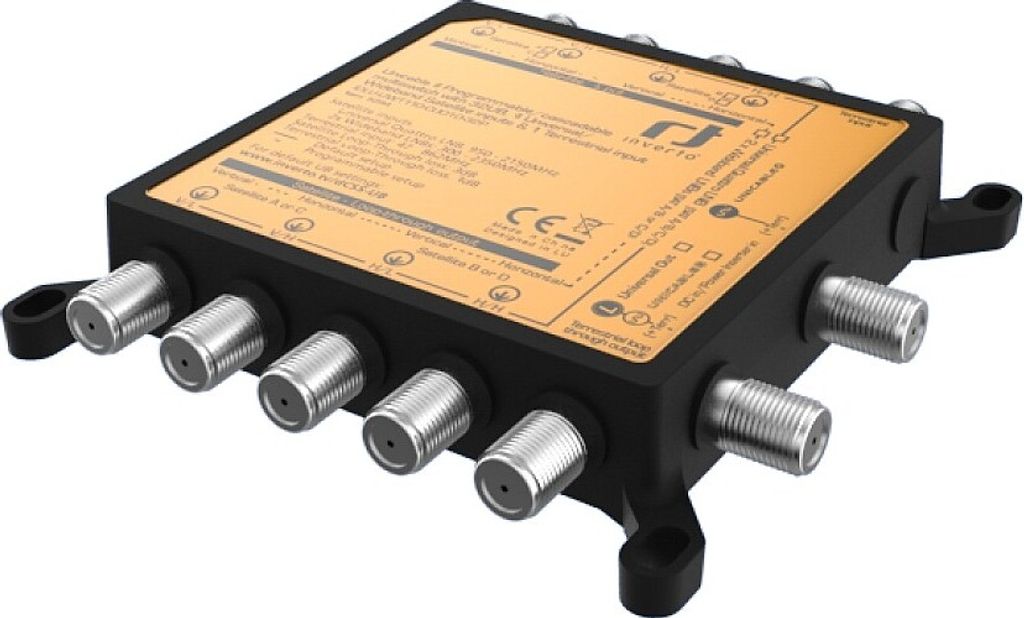

Inverto IDLU-UWT110-CUO1O-32P, 5 vstupy/vstupov, 7 výstupy/výstupov, 950 - 2150 MHz, 3 dB, F, 13V

Inverto Unicable II-32 Používateľ IDLU-UWT110-CUO1O-32PP aj pre 2 satelity

IDLU-UWT110-CUO1O-32P je multiprepínač Unicable IITM s najmenším možným tvarovým faktorom, ktorý umožňuje inštalácie s maximálne 32 set top boxmi cez jeden kábel. Technológia digitálneho stohovania kanálov využíva rýchle širokopásmové analógovo-digitálne prevodníky a na výber a spájanie požadovaných transpondérových kanálov používa digitálne spracovanie signálu. Multiprepínač podporuje statické aj dynamické režimy. V dynamickom režime (predvolené nastavenie) možno cez výstupy Unicable pripojiť až 32 prijímačov kompatibilných s normou EN50607 (alebo až 16 prijímačov kompatibilných s normou EN50494), aby bolo možné prijímať požadovaný transpondér prostredníctvom užívateľsky priradeného pásma. V statickom režime multiprepínač vyvedie na výstupy Unicable vopred definované priradenie transpondéra k frekvencii IF a môže tak pripojiť až 32 transpondérov (v závislosti od šírky pásma požadovaných transpondérov). To umožňuje pripojiť k multiprepínaču neobmedzený počet prijímačov, vďaka čomu je inštalácia MDU podstatne lacnejšia a jednoduchšia na realizáciu ako kedykoľvek predtým. Multiprepínač má 4 satelitné vstupy, ktoré môžu prijímať a kaskádovať buď 4 univerzálne satelitné pásma IF (LV, LH, HV a HH) z jedného satelitného kanála, alebo 2 širokopásmové satelitné pásma IF (horizontálne a vertikálne) z 2 satelitných kanálov. Jedinečná funkcia firmvéru multiprepínača umožňuje reťazové zapojenie 2 zariadení a prepojenie ich výstupov prostredníctvom externého kombinátora, čo umožňuje príjem až 4 satelitných kanálov prostredníctvom 4 pripojených širokopásmových satelitných IF signálov. Má aj pozemný vstup VHF/UHF. Pozemné signály sa vysielajú cez oba výstupy multiprepínača. Pozemný signál nie je zosilnený. Mulltischalter má dva výstupy - pri dodaní je jeden z výstupov nakonfigurovaný ako výstup Unicable v dynamickom režime a druhý funguje ako univerzálny/zákonný výstup a prepne sa do režimu Unicable hneď, ako prijme signál EN50494 alebo EN50607. Prevádzkový režim a konfigurácia každého výstupu - Unicable/univerzálny, dynamický/statický - sila výstupného signálu, šírka pásma kanála, počet a protokol užívateľských pásiem, stredová frekvencia pásma a funkčnosť každého výstupu sú plne programovateľné pomocou programátora Inverto Unicable IITM a príslušného softvéru pre PC. Multiprepínač je napájaný z externého napájacieho zdroja a napájacieho vložníka, čo zabezpečuje väčšiu flexibilitu.

omunikácia medzi multiprepínačom a pripojenými prijímačmi Unicable je v súlade s normami EN50494 a/alebo EN50607 a možno ju definovať podľa používateľského pásma, čo umožňuje inštalácie pozostávajúce z PVR kompatibilných len s normou EN50494 alebo EN50607 a HGW novej generácie

• Programovateľný a kaskádovateľný multiprepínač Unicable II
• Pre 32 účastníkov
• So 4 univerzálnymi/širokopásmovými satelitnými vstupmi a jedným pozemným vstupom
• Príjem 2 a 4 satelitov prostredníctvom širokopásmových LNB
• Príjem jedného satelitného kanála až zo 16 prijímačov Unicable (En50494)
• Súčasťou dodávky je AC/DC napájací zdroj a napájací vložka

Počet vstupov:

5 vstupy/vstupov

Počet výstupov:

7 výstupy/výstupov

Vstupný frekvenčný rozsah (satelit):

950 - 2150 MHz

Priechodzia strata (satelit):

3 dB

RF konektor typu:

F

Low-Noise Block (LNB) napájací zdroj:

13V

Spotreba energie:

300 mA

Prevádzkový rozsah teplôt (T-T):

-20 - 60 °C

Šírka:

113,5 mm

Hĺbka:

110,5 mm

Výška:

208 mm

Hmotnosť:

165 g

Šírka balenia:

125 mm

Hĺbka balenia:

118 mm

Výška balenia:

76 mm

Hmotnosť vrátane balenia:

420 g
