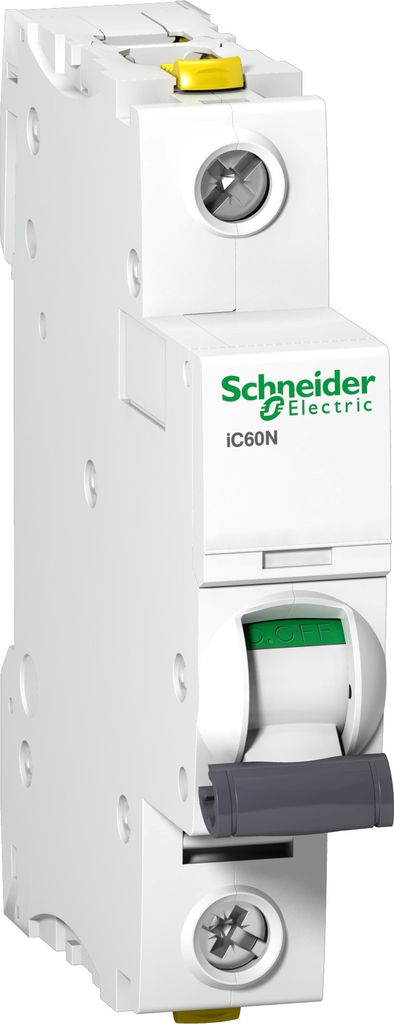

Schneider Electric A9F03110, Miniatúrny istič, 10000 A, IP20

Schneider Electric LS spínač A9F03110Výrobca: Schneider ElectricOznačenie: LS spínač 1P 10A B IC60NTyp: A9F03110Montážna hĺbka: 44,5 mmVypínacia charakteristika: BPočet pólov (spolu): 1Počet pólov s poistkou: 1Menovitý prúd: 10 AMenovité napätie:





menovitéizolačné napätie Ui:500 VMenovité impulzné výdržné napätie Uimp:6 kVMenovitá vypínacia schopnosť Icn podľa EN 60898 pri 230 V:6 kATyp napätia:AC/DCMenovitá vypínacia schopnosť Icu podľa IEC 60947-2 pri 230 V:10 kAFrekvencia:50..









60 HzStratový výkon:2,3 WTrieda obmedzenia spotreby energie:3Montáž pod omietku:nieSpínanie nulového vodiča:nieKategória prepätia:4Stupeň znečistenia:3Možné prídavné zariadenia:ánoŠírka v jednotkách:1Trieda ochrany (IP):IP20Teplota okolia počas prevádzky:-35...






70 °CPrierez pripojiteľného vodiča, lankový:1..16 mm²Prierez pripojiteľného vodiča, plný:1..25 mm²Nevýbušný:nie Vypínač Schneider Electric A9F03110: ďalšie informácie Miniatúrny vypínač Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-pólový, menovitý prúd 10 A, charakteristika B, prevádzkové napätie (Ue) 220-240 V AC, izolačné napätie (Ui) 500 V AC. Dvojitá pripojovacia svorka pre kábel a kolíkovú hrebeňovú lištu na hornej a dolnej strane zariadenia. Zacvakávacia činnosť na spínanie kontaktov s nízkym opotrebovaním. Pojazdný izolačný kryt. Akcia upevňovacieho prvku hornej klobúkovej lišty na prednej strane zariadenia na inštaláciu bez použitia náradia a ľahkú dostupnosť pre používateľa. S mechanickým indikátorom poruchy na prednej strane (VisiTrip) na signalizáciu vypnutia v dôsledku preťaženia alebo skratu. Indikácia bezpečného kontaktu (VisiSafe) miniatúrneho ističa so zelenou indikáciou, ktorá zabezpečuje, že na odchádzajúcej strane nie je žiadne napätie. Svorky s krytím IP20, cestovný izolačný kryt. Dvojitá pripojovacia svorka zhora alebo zdola. Jednoduchá demontáž jednotlivých zariadení pri inštalácii fázovej prípojnice vďaka upevňovaciemu prvku prístupnému spredu. Technológia vypínacej jednotky - termomagnetická. Možnosť kombinácie s RCD z radu Acti 9 iID a RCD blokom Vigi iC60. Ďalšie stohovateľné pomocné moduly (voliteľné)- indikácia spínacej polohy, poruchové vypínanie, uvoľnenie bočníkového otvorenia, uvoľnenie podpätia, uvoľnenie prepätia. Farba RAL 9003. miniatúrny istič iC60N spĺňa nasledujúce normy - IEC/EN 60898-1 a IEC/EN 60947-2. Táto séria je tiež certifikovaná VDE!

Dodáva sa s: Schneider Electric LS switch 1P 10A B IC60N A9F03110, balenie: 1 ks, EAN: 3606480439674

Miniatúrny istič Schneider Electric iC60N, 1P, 10A, charakteristika B A9F03110 je miniatúrny istič 6kA (IEC/EN 60898-1) alebo 10kA (IEC/EN 60947-2) s 1-pólovým menovitým prúdom 10A, charakteristikou B, prevádzkovým napätím (Ue) 220-240V AC a izolačným napätím (Ui) 500V AC. Má dvojitú pripojovaciu svorku na hornej aj spodnej strane prístroja, zacvakávací obvod na spínanie kontaktov s nízkym opotrebovaním a pojazdný izolačný kryt.

Na prednej strane jednotky sa nachádza upevňovací prvok na montáž bez použitia náradia a ľahký prístup pre používateľa. Okrem toho je k dispozícii vizuálna indikácia poruchy (VisiTrip), ktorá signalizuje vypnutie v dôsledku preťaženia alebo skratu. Vďaka vizuálnej indikácii kontaktu (VisiSafe), ktorá sa rozsvieti na zeleno, keď sa potvrdí neprítomnosť napätia na odchádzajúcej strane, si môžete byť istí, že napätie je vypnuté.

Svorka má stupeň krytia (IP) IP20 a vďaka upevňovaciemu prvku na prednej strane jednotky je možné jednoduchú jednotku s nainštalovanou fázovou lištou ľahko vybrať. Vypínacia jednotka miniatúrneho ističa iC60N je termomagnetická a možno ju kombinovať s RCD radu Acti 9 iID a blokom RCD Vigi iC60. Voliteľne je možné pridať pomocné moduly, ktoré umožňujú funkcie, ako je indikácia polohy spínača, vypínanie porúch, bočníková spúšť, podpäťová spúšť a prepäťová spúšť.

Vlastnosti SCHNEIDER A9F03110

• Vypínacia charakteristika: B
• Počet pólov (spolu ): 1
• Menovitý prúd: 10
• Menoviténapätie: 230
• Typ napätia: AC/DC
• Trieda obmedzenia energie: 3
• Spínací nulový vodič: nie
• Kategória prepätia: 4
• Stupeň znečistenia: 3
• Šírka v jednotkách rozstupu: 1
• Hĺbka inštalácie: 44,5
• Možné prídavné zariadenia: áno
• Trieda ochrany (IP): IP20
• Počet pólov s poistkou: 1
• Menovitá vypínacia schopnosť Icn podľa EN 60898 pri 230 V: 6
• Menovitá vypínaciaschopnosť Icu podľa IEC 60947-2 pri 230 V: 10
• Frekvencia: 50
• Vhodné na zapustenú montáž: nie
• Menovité izolačné napätie Ui: 500
• Menovité impulzné výdržné napätie Uimp: 6
• Teplota okolia počas prevádzky: 35
• Prierez pripojiteľného vodiča: 1
• Prierez pripojiteľného vodičaplný: 1
• Menovitá vypínacia schopnosť Icn podľa EN 60898 pri 400 V: -
• Menovitá vypínaciaschopnosť Icu podľa IEC 60947-2 pri 400 V: -

Stanovený prúd:

10 A

Menovité napätie:

133 V

Typ ističa:

Miniatúrny istič

Kapacita istenia:

10000 A

Počet pólov:

1

Kód medzinárodnej ochrany (IP):

IP20

Stupeň znečistenia:

3

Farba:

Biela

:

EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2

Prevádzkový rozsah teplôt (T-T):

-35 - 70 °C

Rozsah teplôt pri skladovaní (T-T):

-40 - 85 °C

Šírka:

18 mm

Hĺbka:

78,5 mm

Výška:

91 mm

Hmotnosť:

125 g

RoHS

Istič Schneider Electric A9F03110 1P, B, 10A, iC60N, 6KA Istič Schneider Electric je ideálnym riešením na ochranu elektrických obvodov. Tento kvalitný istič je navrhnutý tak, aby poskytoval maximálnu bezpečnosť a spoľahlivosť v elektrických inštaláciách. S jeho pomocou môžete chrániť vaše zariadenia pred preťažením a skratmi, čo je kľúčové pre zabezpečenie bezpečnosti vo vašej domácnosti alebo na pracovisku. Kľúčové vlastnosti: - VisiTrip - červený mechanický indikátor signalizuje vypnutie poruchou - VisiSafe - zelený terčík indikuje skutočný stav kontaktov, iba od Schneider Electric - DIN-clik - montáž na DIN lištu 35mm bez nástrojov - Bi-wiring - dvojité zdierkové svorky Tento istič je vybavený mžikovým spínaním a izolovanými svorkami s krytím IP20, čo zabezpečuje bezpečné a efektívne používanie. Jeho veľká plocha pre označovanie obvodov uľahčuje identifikáciu a správu elektrických systémov. Istič je navrhnutý na napájanie zhora alebo zdola a jeho funkcia je nezávislá na montážnej polohe v rozsahu 0...360°. Technická špecifikácia: - Menovitý prúd: 10 A - Menovité napätie: 230 V - Počet pólov: 1 pólový - Druh ochrany: IP 20 - Hĺbka: 78.5 mm - Výška: 91.0 mm - Šírka: 18.0 mm - Druh montáže: Vstavaný do rozvádzača na DIN lištu - Typ napätia: AC;DC - Frekvencia: 50 Hz Schneider Electric je renomovaná značka, ktorá sa špecializuje na inovatívne riešenia v oblasti správy energie a automatizácie. Ich výrobky sú známe svojou kvalitou a spoľahlivosťou, čo z nich robí ideálnu voľbu pre profesionálov aj domácich používateľov. S týmto ističom získate nielen ochranu, ale aj istotu, že vaše elektrické inštalácie sú v bezpečí.

Istič na ochranu káblov a vedení pred preťažením a skratom v súlade s normami IEC/EN60898-1 a IEC/EN60947-2. Diaľkový spínač a pomocný spínač možno namontovať na ľavú stranu ističa bez použitia náradia. Dvojité pripojovacie svorky v hornej a dolnej časti na oddelené pripojenie fázových tyčí Stay-Put a kábla. Pojazdné izolačné kryty poskytujú vysokú úroveň ochrany proti náhodnému dotyku. Mimoriadne jednoduchá montáž a demontáž miniatúrneho ističa vďaka manipulácii s upevňovacím prvkom spredu bez použitia náradia. Jednotlivé zariadenie je možné vybrať z panelovej skupiny zariadení. Indikátor poruchy Visi-Trip na prednej strane zariadenia pomocou vizuálneho, červeného indikátora. Veľká plocha na označovanie pre samolepiace štítky so spojovacou hranou na rovnomerné zarovnanie. Jasný indikátor spínacej polohy so zeleným označením na spínacej páke. So zacvakávacím mechanizmom na spínanie kontaktov s nízkym opotrebovaním, napr. pri prepínaní na záťaž. Technické údaje: - Menovitý prúd: 10 A - Menovité napätie: 230/400 V - Menovitý spínací výkon: 6 kA - Počet pólov: 1-pólový - Vypínacia charakteristika: B - Stupeň krytia: IP20 - Šírka v jednotkách: 1 TE

Istič je najpoužívanejším prvkom nadprúdovej ochrany v domácej elektroinštalácií. K dispozícií sú 3 charakteristiky B - používajú sa na istenie svetelných a zásuvkových obvodov v domácich...
