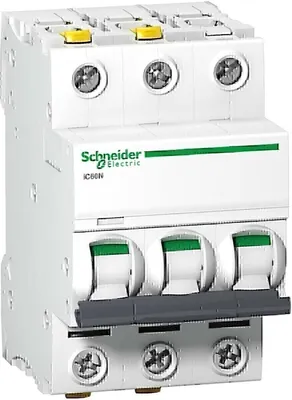

Schneider Electric A9F04316, Miniatúrny istič, 10000 A, IP20

Schneider Electric LS spínač A9F04316Výrobca: Schneider ElectricOznačenie: LS spínač 3P 16A C IC60NTyp: A9F04316Montážna hĺbka: 44,5 mmVypínacia charakteristika: CPočet pólov (spolu): 3Počet pólov s poistkou: 3Menovitý prúd: 16 AMenovité napätie: 400 VMenovité izolačné napätie Ui:



menovitéimpulzné výdržné napätie Uimp:6 kVMenovitá vypínacia schopnosť Icn podľa EN 60898 pri 230 V:6 kATyp napätia:AC/DCMenovitá vypínacia schopnosť Icn podľa EN 60898 pri 400 V:


menovitá vypínacia schopnosť Icu podľa IEC 60947-2 pri 230 V:20 kAMenovitá vypínacia schopnosť Icu podľa IEC 60947-2 pri 400 V:10 kAFrekvencia:50.









.60 HzStratový výkon:2,4 WTrieda obmedzenia energie:3Montáž pod omietku:nieSpínanie nulového vodiča:nieKategória prepätia:4Stupeň znečistenia:3Možné prídavné zariadenia:ánoŠírka v jednotkách rozstupu:3Trieda ochrany (IP):IP20Teplota okolia počas prevádzky:-35...






70 °CPrierez pripojiteľného vodiča, lankový:1..16 mm²Prierez pripojiteľného vodiča, plný:1..25 mm²Nevýbušný:nie Istiaci prístroj Schneider Electric A9F04316: viac informácií Miniatúrny istič Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). trojpólový, menovitý prúd 16 A, charakteristika C, prevádzkové napätie (Ue) 380-415 V AC, izolačné napätie (Ui) 500 V AC. Dvojitá pripojovacia svorka pre kábel a kolíkovú hrebeňovú lištu na hornej a dolnej strane zariadenia. Zacvakávacia činnosť na spínanie kontaktov s nízkym opotrebovaním. Pojazdný izolačný kryt. Akcia upevňovacieho prvku hornej klobúkovej lišty na prednej strane zariadenia na inštaláciu bez použitia náradia a ľahkú dostupnosť pre používateľa. S mechanickým indikátorom poruchy na prednej strane (VisiTrip) na signalizáciu vypnutia v dôsledku preťaženia alebo skratu. Indikácia bezpečného kontaktu (VisiSafe) miniatúrneho ističa so zelenou indikáciou, ktorá zabezpečuje, že na odchádzajúcej strane nie je žiadne napätie. Svorky s krytím IP20, cestovný izolačný kryt. Dvojitá pripojovacia svorka zhora alebo zdola. Jednoduchá demontáž jednotlivých zariadení pri inštalácii fázovej prípojnice vďaka upevňovaciemu prvku prístupnému spredu. Technológia vypínacej jednotky - termomagnetická. Možnosť kombinácie s RCD z radu Acti 9 iID a RCD blokom Vigi iC60. Ďalšie stohovateľné pomocné moduly (voliteľné)- indikácia spínacej polohy, poruchové vypínanie, uvoľnenie bočníkového otvorenia, uvoľnenie podpätia, uvoľnenie prepätia. Farba RAL 9003. miniatúrny istič iC60N spĺňa nasledujúce normy - IEC/EN 60898-1 a IEC/EN 60947-2. Táto séria je tiež certifikovaná VDE!

Dodáva sa s: Schneider Electric istič 3P 16A C IC60N A9F04316, balenie: 1 ks, EAN: 3606480440663

Stanovený prúd:

16 A

Menovité napätie:

133 V

Typ ističa:

Miniatúrny istič

Kapacita istenia:

10000 A

Počet pólov:

3

Kód medzinárodnej ochrany (IP):

IP20

Stupeň znečistenia:

3

Farba:

Biela

:

EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2

Prevádzkový rozsah teplôt (T-T):

-35 - 70 °C

Rozsah teplôt pri skladovaní (T-T):

-40 - 85 °C

Šírka:

54 mm

Hĺbka:

78,5 mm

Výška:

91 mm

Hmotnosť:

375 g

RoHS

Istič Schneider Electric A9F04316 3P, C, 16A, iC60N, 6KA Istič Schneider Electric je kľúčovým prvkom pre ochranu elektrických obvodov vo vašej domácnosti alebo priemyselnom zariadení. Tento istič je navrhnutý tak, aby poskytoval spoľahlivú ochranu proti preťaženiu a skratom, čo zaisťuje bezpečnosť vašich elektrických inštalácií. Kľúčové vlastnosti: - VisiTrip - červený mechanický indikátor signalizuje vypnutie poruchou - VisiSafe - zelený terčík indikuje skutočný stav kontaktov, exkluzívne od Schneider Electric - DIN-clik - montáž na DIN lištu 35 mm bez použitia nástrojov - Bi-wiring - dvojité zdierkové svorky pre jednoduchú inštaláciu Tento istič je ideálny na zabudovanie do rozvádzača a jeho dizajn umožňuje jednoduchú montáž a údržbu. S menovitou vypínacou schopnosťou 6 kA a menovitým prúdom 16 A je tento istič vhodný pre široké spektrum aplikácií. Technická špecifikácia: - Druh montáže: Zabudovanie do rozvádzača na DIN lištu - Druh ochrany: IP 20 - Menovité napätie: 400 V - Počet pólov: 3pólové Istič Schneider Electric A9F04316 je navrhnutý pre prevádzkové napätie AC a je ideálny na ochranu elektrických obvodov v domácnostiach aj priemyselných aplikáciách. Jeho kompaktné rozmery (výška 91 mm, šírka 54 mm, hĺbka 78.5 mm) uľahčujú inštaláciu aj v obmedzených priestoroch. Značka Schneider Electric je známa svojou kvalitou a inováciami v oblasti elektrickej ochrany. S týmto ističom získate nielen bezpečnosť , ale aj spoľahlivosť pre vaše elektrické systémy.

Istič na ochranu káblov a vedení pred preťažením a skratom v súlade s normami IEC/EN60898-1 a IEC/EN60947-2. Diaľkový spínač a pomocný spínač možno namontovať na ľavú stranu ističa bez použitia náradia. Dvojité pripojovacie svorky v hornej a dolnej časti na oddelené pripojenie fázových tyčí Stay-Put a kábla. Pojazdné izolačné kryty poskytujú vysokú úroveň ochrany proti náhodnému dotyku. Mimoriadne jednoduchá montáž a demontáž miniatúrneho ističa vďaka manipulácii s upevňovacím prvkom spredu bez použitia náradia. Jednotlivé zariadenie je možné vybrať z panelovej skupiny zariadení. Indikátor poruchy Visi-Trip na prednej strane zariadenia pomocou vizuálneho, červeného indikátora. Veľká plocha na označovanie pre samolepiace štítky so spojovacou hranou na rovnomerné zarovnanie. Jasný indikátor spínacej polohy so zeleným označením na spínacej páke. So zacvakávacím mechanizmom na spínanie kontaktov s nízkym opotrebovaním, napr. pri prepínaní na záťaž. Technické údaje: - Menovitý prúd: 16 A - Menovité napätie: 400 V - Menovitá vypínacia schopnosť: 6 kA - Počet pólov: 3-pólový - Vypínacia charakteristika: C - Stupeň ochrany: IP20 - Šírka v jednotkách: 1 TE

Schneider Electric A9F04316. Menovitý prúd: 16 A, Menovité napätie: 133 V. Typ ističa: Miniatúrny istič, Spínacia kapacita: 10000 A, Medzinárodné krytie (kód IP): IP20. Šírka: 54 mm, hĺbka: 78,5 mm, výška: 91 mm (A9F04316)
