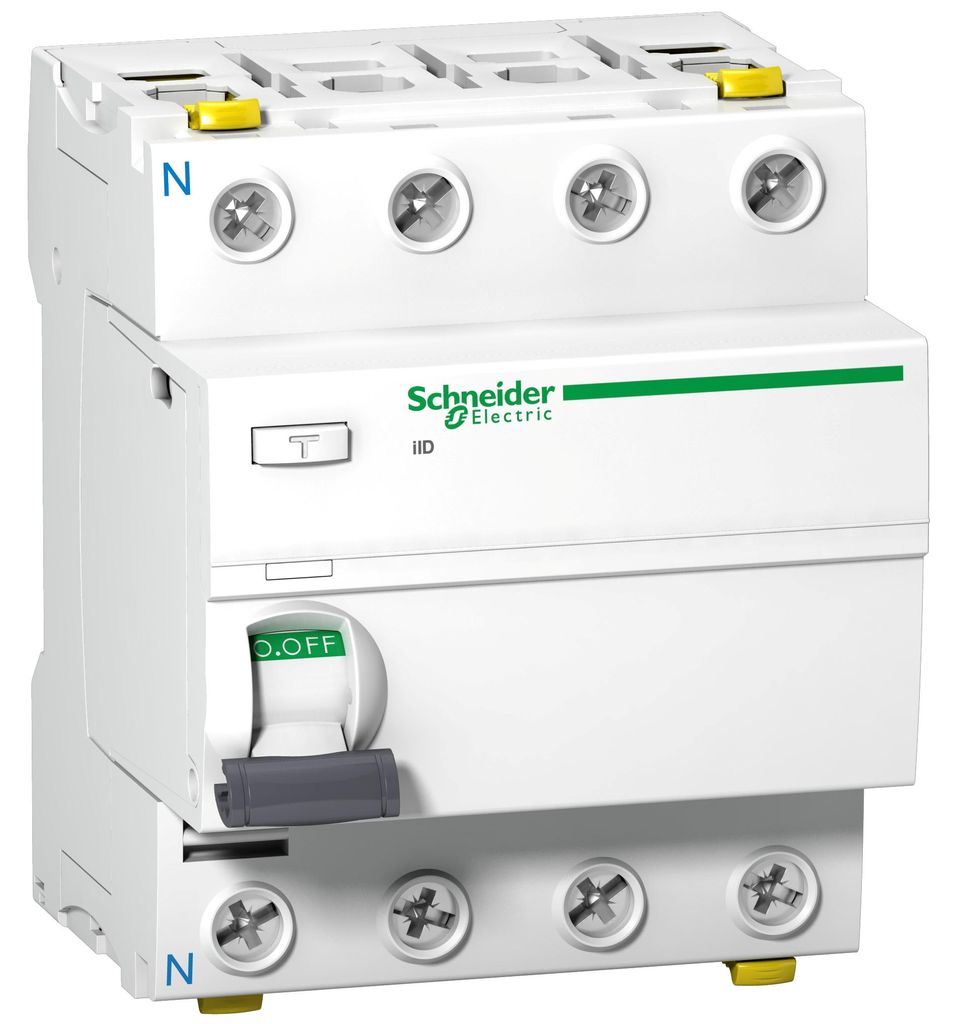

Schneider Electric A9Z21440, Biela, -40 - 85 °C, 72 mm, 91 mm, 73 mm, 370 g

Schneider Electric RCD A9Z21440Výrobca: Schneider ElectricOznačenie: RCD 4P 40A 30mA Typ ATyp: A9Z21440Počet pólov: 4Menovité napätie:





menovitý prúd: 400 VMenovitý prúd: 40 AMenovitý reziduálny prúd: 0,03 AMenovité izolačné napätie Ui: 500 VMenovité impulzné výdržné napätie Uimp: 6 kVStratový výkon: 3,8 WTyp montáže:






Typ zvyškového prúdu: ASelektívny typ: nieTyp s krátkodobým oneskorením: niePevnosť skratu (Icw): 10 kAPevnosť rázového prúdu: 0,25 kATyp napätia: ACS blokovacím zariadením:





frekvencia:50/60 HzMožnosť prídavných zariadení:ánoStupeň ochrany (IP):IP20Šírka v jednotkách rozstupu:4Montážna hĺbka:44 mmTeplota okolia počas prevádzky:-25.







.60 °CStupeň znečistenia:3Pripojiteľný prierez vodičov viacvodičový:1..25 mm²Pripojiteľný prierez vodičov jednovodičový:1..35 mm²Nevýbušný:nie Schneider Electric RCD A9Z21440: viac informácií Acti 9 iID prúdový chránič, 1,5 kA (IEC/EN 61008-1). štvorpólový, menovitý prúd 40 A, citlivosť na zemné zlyhanie 30 mA, trieda ochrany pred zemným zlyhaním typu A, prevádzkové napätie (Ue) 400 V AC, izolačné napätie (Ui) 500 V AC. Zabezpečuje dodatočnú ochranu v prípade priameho kontaktu (= 30 mA). Ochrana pri poruche v prípade nepriameho kontaktu, napr. pri poruche izolácie (= 100mA, = 300mA). Ochrana proti poruchám v rozvádzačoch elektrickej energie v budovách (= 500mA). Spínanie a odpájanie obvodov. Záchytný mechanizmus na spínanie kontaktov s nízkym opotrebovaním. S mechanickou indikáciou poruchy na prednej strane (VisiTrip) na signalizáciu vypnutia v dôsledku preťaženia alebo skratu. Indikácia bezpečného kontaktu (VisiSafe) prúdového chrániča so zelenou indikáciou neprítomnosti napätia na odchádzajúcej strane. Testovacie tlačidlo na pravidelné testovanie funkcií. Dvojité pripojovacie svorky na pripojenie káblov alebo fázových prípojníc na oboch stranách. Jednoduchá demontáž jednotlivých zariadení pri inštalácii fázovej prípojnice vďaka upevňovaciemu prvku prístupnému spredu. Ďalšie stohovateľné pomocné moduly (voliteľné)- podpäťová spúšť (iMN), prepäťová spúšť (iMSU), bočná spúšť (iMX), pomocný spínač na signalizáciu stavu (iOF), spínač signalizácie poruchy (iSD). Beznástrojová montáž na ľavej strane zariadenia. Farba RAL 9003. prúdový chránič iID spĺňa nasledujúce normy - IEC/EN 61008-1 a IEC/EN 60947-2. Táto séria je tiež certifikovaná VDE!

Dodáva sa s: Schneider Electric RCD 4P 40A 30mA typ A A9Z21440, balenie: 1 ks, EAN: 3606480443206

• Produktový rad Acti 9
• Názov výrobku Acti 9 iID
• Typ výrobku alebo komponentu Prúdový chránič (RCCB)
• Krátke označenie zariadenia IID
• Popis pólov 4P
• Neutrálna poloha LEVÁ
• [In] Menovitý prúd 40 A
• Sieťové pripojenie Striedavý prúd (AC)
• Citlivosť na poruchu uzemnenia 30 mA
• Časové oneskorenie ochrany proti zemnému zlyhaniu Nezneskorené
• Trieda ochrany proti zemnému zlyhaniu typ A

• Frekvencia siete 50/60 Hz
• [Ue] Menovité prevádzkové napätie 380...415 V striedavý prúd (AC) 50/60 Hz
• Menovitá skratová a vypínacia kapacita Idm 1500 A
• Im 1500 A
• Menovitá skratová a vypínacia kapacita 10 kA
• Menovité izolačné napätie [Ui] 500 V striedavý prúd (AC) 50/60 Hz
• Menovité impulzné výdržné napätie [Uimp] 6 kV
• Indikácia polohy kontaktov Áno
• Typ ovládania Prepínač
• Variant montáže Skrutka
• Variant montáže na DIN lištu
• Mriežka: 9 mm 8
• Výška 91 mm
• Šírka 72 mm
• Hĺbka 73 mm
• Hmotnosť výrobku 0,37 kg
• Farba biela
• Mechanická životnosť 20000 cyklov
• Elektrická životnosť AC-1: 15 000 cyklov
• Popis možností uzamykania Uzamykacie zariadenie
• Pripojenia - svorky Dvojitá predná svorka1...35 mm² Pevná
• Dvojitá predná svorka1...25 mm² flexibilná
• Dvojitá predná svorka1...25 mm² flexibilná s jadrom
• Dvojitá zadná svorka1...25 mm² Pevná
• Dvojitá zadná svorka1...16 mm² flexibilná
• Dvojitá zadná svorka1...16 mm² flexibilná s jadrom
• Dĺžka odizolovania vodičov 14 mm pre horné alebo dolné pripojenie
• Uťahovací moment 3,5 N.m hore alebo dole

• Normy EN/IEC 61008-1
• Trieda ochrany IP20 zodpovedá IEC 60529
• IP40 (modulárny kryt) zodpovedá IEC 60529
• Stupeň znečistenia 3
• Elektromagnetická kompatibilita odolnosť voči impulzom 8/20 µs, 250 A zodpovedá EN/IEC 61008-1
• Okolitá teplota počas prevádzky -25...60 °C
• Teplota okolia počas skladovania -40...85 °C

• REACh Vyhlásenie REACh
• V súlade so smernicou EÚ RoHS
• Bez ortuti Áno
• Informácie o výnimkách z RoHS Áno
• Smernica RoHS pre Čínu Vyhlásenie RoHS pre Čínu
• Výrobok nepodlieha smernici RoHS pre Čínu. Vyhlásenie o látkach pre vašu informáciu.
• Environmentálne vyhlásenie o výrobku Environmentálny profil výrobku
• Zaoblenie príslušných profilov Nevyžadujú sa žiadne osobitné postupy recyklácie
• OEEZ Výrobok sa musí likvidovať Európskej únie o odpadoch a nesmie sa likvidovať spolu s bežným odpadom.

• Schneider A9Z21440

Počet pólov:

4

Farba:

Biela

Rozsah teplôt pri skladovaní (T-T):

-40 - 85 °C

Šírka:

72 mm

Hĺbka:

91 mm

Výška:

73 mm

Hmotnosť:

370 g

RoHS

Prúdový chránič iID, 4p, 40A, 30mA, typ A. Typ výrobku alebo súčasti: Ochrana proti zemnému zlyhaniu - Označenie zariadenia: iID - Popis pólov: 4P - Poloha neutrálu: ľavá - Typ siete: striedavý - Menovitá vypínacia a odpojovacia schopnosť: 1500 A podľa EN 61008-1, 1500 A podľa IEC 61008-1: Najvyšší výkon pre vás - Nové referenčné prístroje pre prúdové chrániče v koncových rozvodoch, - Zvýšená kontinuita prevádzky s funkciou VisiTrip, - Zvýšená elektrická odolnosť s typom Si (superimunita), - Jednoduchý výber so zmysluplnými číslami dielov, - Jednoduchá inštalácia s rýchlymi, ergonomickými a bezpečnými klobúčikmi svoriek IP20B a robustnými prípojkami (dvojnásobok štandardného uťahovacieho momentu), - Šetrné k životnému prostrediu vďaka 100 % recyklovateľným a obnoviteľným materiálom. Aplikácie: Ochrana vo všetkých priemyselných a komerčných budovách proti: - Smrteľným úrazom elektrickým prúdom (v súlade s inštalačnou normou IEC 60364, ako aj národnými normami)

Acti 9 - iID modulárny a spoľahlivý prúdový chránič s dvojitou svorkou (RCCB). Jedná sa o 4P istič s menovitým prúdom 40 A o citlivosť 30 mA s triedou ochrany typu A. Tento výrobok je chránený proti zasiahnutiu elektrickým prúdom pomocou priamych alebo nepriamych kontaktov a nebezpečenstvo požiaru. Vykonáva funkciu odpojenia elektrických obvodov v prípade zemnej poruchy. Jedinečný indikátor VISitrip skracuje dobu zásahu zobrazením chybného zariadenia s mechanickým ukazovateľom na prednej strane. Tento produkt má tiež okno VisiSafe so zeleným pásom na páčke označujúce plné otvorenie pólov umožňujúce následnú údržbu Tento produkt je v súlade so štandardom ENG/IEC 61008-1. Menovitá vypínacia a skratová kapacita (Im/ΙΔm) je 1500 A. Podmienený menovitý skratový prúd (Inc/ΙΔc) je 10 kA. Mechanická životnosť dosahuje až 20000 cyklov a elektrická odolnosť dosahuje až 15000 cyklov. Prevádzkové napätie Ue je 380 VAC až 415 VAC. Menovité izolačné napätie Ui je 500 VAC. Impulzné výdržné napätie Uimp je 6 kV. Frekvencia je 50 Hz alebo 60 Hz. Je možné ju upevniť na lištu DIN. Šírka v rozstupe 9 mm je 8. Farba produktu je biela (RAL9003). Rozmery sú (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnosť je 0,37 kg. Má stupeň ochrany IP20 (podľa normy IEC/EN 60529) a stáva sa jednou z modulárnych skríň IP40. Prevádzková teplota je od -25 do 60 °C. Skladovacia teplota je od -40 °C do 85 °C.

Prúdový chránič na ochranu osôb v domácnosti, ako aj dvojité pripojovacie svorky v hornej a dolnej časti na oddelené pripojenie tyčových fázových líšt a kábla. Diaľkový spúšťač a pomocný spínač sa dajú namontovať na ľavú stranu RCCB bez použitia náradia. Pojazdné izolačné kryty poskytujú vysokú úroveň ochrany proti náhodnému dotyku. Mimoriadne jednoduchá montáž a demontáž RCD vďaka manipulácii s upevňovacím prvkom na prednej strane bez použitia náradia. Jednotlivé zariadenia je možné vybrať z panelovej skupiny zariadení. Veľká plocha na označenie pre samolepiace štítky s priliehajúcim okrajom na rovnomerné zarovnanie. Jasný indikátor polohy spínača so zeleným označením na spínacej páke. So zacvakávacím mechanizmom na spínanie kontaktov s nízkym opotrebovaním, napr. pri prepínaní na záťaž. Technické údaje: - Menovitý prúd: 40 A - Menovitý reziduálny prúd: 30 mA - Menovité napätie: 230 V - Počet pólov: 4-pólový - Stupeň ochrany: IP20 - Šírka v jednotkách: 4 TE

Schneider Electric A9Z21440. Farba výrobku: biela. Šírka: 72 mm, hĺbka: 91 mm, výška: 73 mm (A9Z21440)

Prúdový chránič ACTI9 IID 4-pólový 40A 30mA A (Schneider) Prúdový chránič ACTI9 IID 4-pólový 40A 30mA A (Schneider) pochádza z dielne výrobcu Schneider el.
