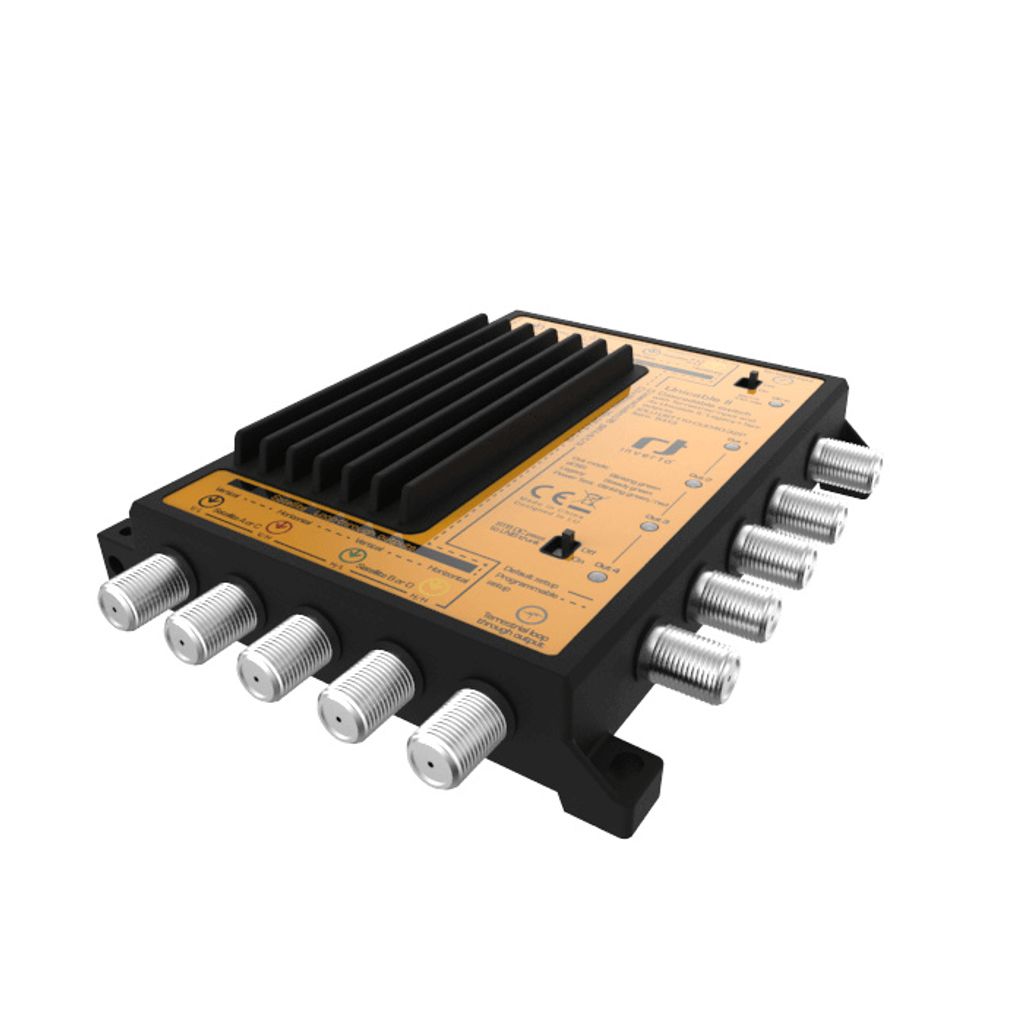

Inverto Unicable II multiprepínač IDLU-UST110-CUO4O-32P



IDLU-UST110-CUO4O-32P je kaskádový multiprepínač Unicable II, so 4 výstupnými portami s automatickou detekciou, z ktorých každý podporuje funkcie Unicable II, alebo Legacy (klasický vstup).



Výhodné riešenie v situáciách, kedy na existujúcom rozvode v objekte potrebujeme na niektorých vetvách riešiť Unicable príjem po jednom kábli a na iných vetvách klasický (Legacy) príjem bez Unicable, pre staršie prijímače



Každá z vetiev môže v móde Unicable II obsluhovať až 16 prijímačov/tunerov, takže spolu až 64 koncových zariadení pri použití jedného multiprepínača
Kedže má multiprepínač aj LOOP výstupy, je možné použiť další multiprpínač do kaskády a rozšíriť tak príjem rádovo o 64 koncových zariadení na každý další multiprepínač v kaskáde



Rozbočenie sa vykonáva pomocou Unicable rozbočovača, alebo pomocou priebežnej účastníckej zásuvky s nízkym útlmom.



Jednotka multiprepínača môže byť pripojená k jednej družicipomocou Quattro LNB (predvolená konfigurácia), alebo k dvom širokopásmovým Wideband LNBpri príjme z 2 družíc
Kombináciou dvoch takýchto multiprepínačov (pomocou Combineru) je možné docieliť aj príjem zo 4 družíc
Pre takéto konfigurácie je potrebné multiprepínač naprogramovať pomocou programátora.





Terestriálny vstup umožňuje pripojiť pozemnú anténu na príjem vysielania UHF / VHF / DAB /
Terestriálny signál sa môže zosilniť (spínač zap / vyp) a kombinuje sa na každom zo 4 výstupných portov.



V predvolenom nastavení každý výstupný port funguje v klasickom Legacy režime (bez Unicable) a možno ho ovládať pomocou signálov 13 V / 18 V + 0 kHz / 22 kHz, alebo príkazov DiSEqC 1.0 / 2.0
Port sa však po prijatí príkazu EN 50494 / EN 50607 (čiže ak bude na neho pripojený prijímač s nastavením príjmu cez Unicable), automaticky prepne do režimu Unicable II a poskytuje 16 dynamických užívateľských pásiem (predvolené nastavenia 16 užívateľských pásiem nájdete v technických špecifikáciách produktu).

Jednotka multiprepínača môže byť napájaná cez port „DC in“, z ktoréhokoľvek z portov „Loop-through“, alebo z výstupných portov STB (zvyčajne prostredníctvom zariadenia Power Inserter)
V typických kaskádových inštaláciách MDU je jednosmerné napätie privádzané cez výstupné vedenia „DC in“ alebo „Loop-through“ vedené cez vstupné vedenia do kmeňa na napájanie LNB, prepínač „STB DC pass to LNB trunk“
musí byť nastavená na „Off“.



Aby sa inštalačnému technikovi pomohlo v čase inštalácie zabezpečiť, aby napájanie jednotky bolo dostatočné na to, aby v budúcnosti zvládlo plné zaťaženie, je multiprepínač vybavený špeciálnym testovacím režimom diagnostiky napájania, ktorý sa spúšťa automaticky pri spustení jednotky
Počas tohto 15-sekundového testu bude multiprepínač pracovať pri plnom zaťažení a rozsvieti sa LED dióda na diagnostiku napájania zelenou farbou, ak je jednotka napájaná dostatočným výkonom alebo jantárovo, ak nie.



Stavová dióda LED umiestnená vedľa každého z výstupných portov označuje prevádzkový režim portu (Legacy = nepretržitá zelená, Unicable II ™ = blikajúca zelená, diagnostika napájania = blikajúca červená / zelená).



Pre vnútorné a vonkajšie inštalácie (IP54).



Multiprepínač je dodávaný bez zdroja, je potrebné do tzv
Power Inserter.



Príklad inštalácie:



Rodinný dom





Príjem 2 družíc, každý výstupný port poskytuje 16 dynamických užívateľských pásiem, ktoré umožňujú prístup k akémukoľvek transpondéru z 2 satelitov





Príjem 4 družíc, každý výstupný port poskytuje 16 dynamických užívateľských pásiem, ktoré umožňujú prístup k akémukoľvek transpondéru zo 4 satelitov.



Technické špecifikácie

Frekvenčný rozsah: satelit Quattro LNB: 950 MHz ~ 2150 MHz (štandard)
Širokopásmové Wideband LNB: 300 MHz ~ 2350 MHz
Frekvenčný rozsah: terestriálny 47 MHz ~ 862 MHz
Vstupy 4x IF vstupy:
- Od 1x Quattro LNB (predvolené)
- Z 2x širokopásmových LNB
1 x vstup UHF / VHF z pozemnej antény
Výstupy 4x slučkové satelitné výstupy IF *
1x slučkový terestriálny výstup

4x automaticky zistiteľné výstupné porty II / Legacy
s kombinovaným pozemným signálom.
Predvolené správanie: Starý režim pri zapnutí,
po zapnutí sa automaticky prepne do dynamického režimu Unicable II po prijatí príkazu EN50494 / EN50607.
Rozsah vstupného výkonu -50 dBm ~ -5 dBm
Úroveň výstupného signálu (AGC) -25 dBm (83 dBuV)
RF izolácia: satelit / teretsrial (vstup) 25 dB min.
RF izolácia: satelit / satelit (vstup) 25 dB min.
RF izolácia: satelit ch / ch (UB, výstup) 28 dB min.
Strata slučky: satelit
4 dB max
(Strata)
Strata slučky: pozemná 8 dB max
(strata) [zosilnenie = VYP]
+12 dB min
(zisk) [zosilnenie = ZAP]
Zisk: Unicable II ™ (dCSS) výstup (mimo AGC) 25 dB min.
Zisk: pozemský signál -27 dB [zosilnenie = VYP]
-5 dB ~ +5 dB [zosilnenie = ZAP]
Integrovaný fázový šum 1,5 ° max.
Kontrolné protokoly EN50494 (SatCR), EN50607 (dCSS), DiSEqC1.0 / 2,0, 13 V / 18 V + 0 kHz / 22 kHz
Prepínanie starších portov V / L => 13 V / 0 kHz, V / H => 13 V / 22 kHz
H / L => 18 V / 0 kHz, H / H => 18 V / 22 kHz
Vstupná / výstupná impedancia 75 Ω (typ F)
Napájanie LNB 500 mA max
@ 18 VDC
Príkon 600 mA ~ 900 mA pri 10 VDC ~ 20 VDC max.
Pracovná teplota -20 ° C ~ +50 ° C
Krytie IP54
Rozmery produktu (š xvxv) 15,2 cm x 11 cm x 2,6 cm
Hmotnosť 280 g

Špecifikácie portu Unified II ™ (dCSS)

Šírka pásma užívateľského pásma (kanála): 46 MHz, programovateľná 10 MHz ~ 80 MHz
Užívateľské pásmo (kanál) zisk zvlnenie: 3 dB max.
Frekvencie užívateľského pásma (kanála): Predvolené Unicable II ™ dynamické užívateľské pásma na výstupný port:

CH1: 1210 MHz EN50607 + EN50494 (dCSS + SatCR)
CH2: 1420 MHz EN50607 + EN50494 (dCSS + SatCR)
CH3: 1680 MHz EN50607 + EN50494 (dCSS + SatCR)
CH4: 2040 MHz EN50607 + EN50494 (dCSS + SatCR)
CH5: 985 MHzHz EN50607 + EN50494 (dCSS + SatCR)
CH6: 1050 MHz EN50607 + EN50494 (dCSS + SatCR)
CH7: 1115 MHz EN50607 + EN50494 (dCSS + SatCR)
CH8: 1275 MHz EN50607 + EN50494 (dCSS + SatCR)
CH9: 1340 MHz EN50607 (dCSS)
CH10: 1485 MHz EN50607 (dCSS)
CH11: 1550 MHz EN50607 (dCSS)
CH12: 1615 MHz EN50607 (dCSS)
CH13: 1745 MHz EN50607 (dCSS)
CH14: 1810 MHz EN50607 (dCSS)
CH15: 1875 MHz EN50607 (dCSS)
CH16: 1940 MHz EN50607 (dCSS)

* Ne porty musia byť ukončené 75 ohmovými terminátormi s blokovaním DC





Počet vstupov:

4 vstupy/vstupov

Počet výstupov:

4 výstupy/výstupov

Vstupný frekvenčný rozsah (satelit):

950 - 2150 MHz

Vstupný frekvenčný rozsah (pozemné):

47 - 862 MHz

Vstupný odpor:

75 ohm

Výstupná impedancia:

75 ohm

Voltage Standing Wave Ratio (VSWR):

2,5:1

Kód medzinárodnej ochrany (IP):

IP54

Prevádzkový rozsah teplôt (T-T):

-20 - 50 °C

Šírka:

110 mm

Hĺbka:

26 mm

Výška:

152 mm

Hmotnosť:

280 g

Šírka balenia:

118 mm

Hĺbka balenia:

35 mm

Výška balenia:

155 mm

Hmotnosť vrátane balenia:

300 g

IDLU-UST110-CUO4O-32P je kompaktný kaskádový multiprepínač Unicable II so 4 výstupmi s automatickou detekciou signálu, ktorý možno prevádzkovať v režime Unicable II aj v režime Legacy. Multiprepínač možno používať s LNB quattro (ako sa dodáva) alebo s dvoma širokopásmovými LNB na príjem 2 satelitov. Cez pozemný vstup je možné privádzať signál z pozemnej antény na príjem UHF/VHF/DAB/rádia. Pozemný signál je možné v prípade potreby zosilniť aj cez všetky 4 výstupy (prepínač on/off). Pri dodaní všetky výstupy pracujú v režime legacy a možno ich ovládať buď pomocou 13/18V+0/22kHz, alebo prostredníctvom príkazov DiSEqC1.0/2.0. Výstup sa prepne do režimu Unicable, akonáhle prijme signál EN50494 alebo EN50607, a potom poskytuje 16 používateľských pásiem (frekvenčnú tabuľku nájdete v špecifikáciách) IDLU-UST110-CUO4O-32P je kompaktný kaskádový multiprepínač Unicable2 so 4 výstupmi, ktoré majú automatickú detekciu signálu a môžu pracovať v režime Unicable II aj v režime legacy. Multiprepínač možno používať s LNB quattro (ako sa dodáva) alebo s dvoma širokopásmovými LNB na príjem 2 satelitov. Cez pozemný vstup je možné privádzať signál z pozemnej antény na príjem UHF/VHF/DAB/rádia. Pozemný signál je možné v prípade potreby zosilniť aj cez všetky 4 výstupy (prepínač on/off). Pri dodaní všetky výstupy pracujú v režime legacy a možno ich ovládať buď pomocou 13/18V+0/22kHz, alebo prostredníctvom príkazov DiSEqC1.0/2.0. Výstup sa prepne do režimu Unicable, akonáhle prijme signál EN50494 alebo EN50607, a potom poskytuje 16 užívateľských pásiem (frekvenčnú tabuľku nájdete v špecifikáciách). Stavová LED dióda v blízkosti každého výstupu poskytuje informácie o príslušnom prevádzkovom režime tohto pripojenia. (zelená = starší režim, zelená bliká = režim UnicableII, červená/zelená bliká = diagnostická funkcia) Voliteľné príslušenstvo (predáva sa samostatne):Napájacia jednotka MDU, môže napájať až 4 multiprepínače + LNB (19 V, 3,5 A) IDLU-ADPT01-19V3AO-OPPPower Inserter s externou napájacou jednotkou (19 V, 0.94A) IDLU-PINS02-OOOO-OPPTechnické údaje:Vstupy:4 x IF vstupy:1x Quattro LNB (ako sa dodáva)2x širokopásmový LNB1 x UHF/VHF vstup pre pozemné antényVýstupy:4 x satelitné IF priechodné výstupy1 x pozemný priechodný výstup4 x UnicableII/Legacy prípojky s kombinovaným pozemným signálom . Stav dodávky: Legacy režim po zapnutí, ktorý sa prepne do Unicable režimu po prijatí signálu EN50494/EN50607 Riadiaci protokol: EN50494 (SatCR), EN50607 (dCSS), DiSEqC1.0/2.0, 13/18V+0/22kHz Napájací prúd LNB 500mA max. @18VDCDC Spotreba prúdu 600~900mA @10~20VDC [max.]Prevádzková teplota - 20 ~ + 50 °CTrieda ochrany IP54Rozmery 152 x 113x 29(V x Š x H) mm * Programovacie zariadenie nie je súčasťou dodávky, je k dispozícii samostatne ako príslušenstvo.Rozsah dodávky:1x Inverto Unicable II IDLU-UST110-CUO4O-32P Návod na obsluhu
