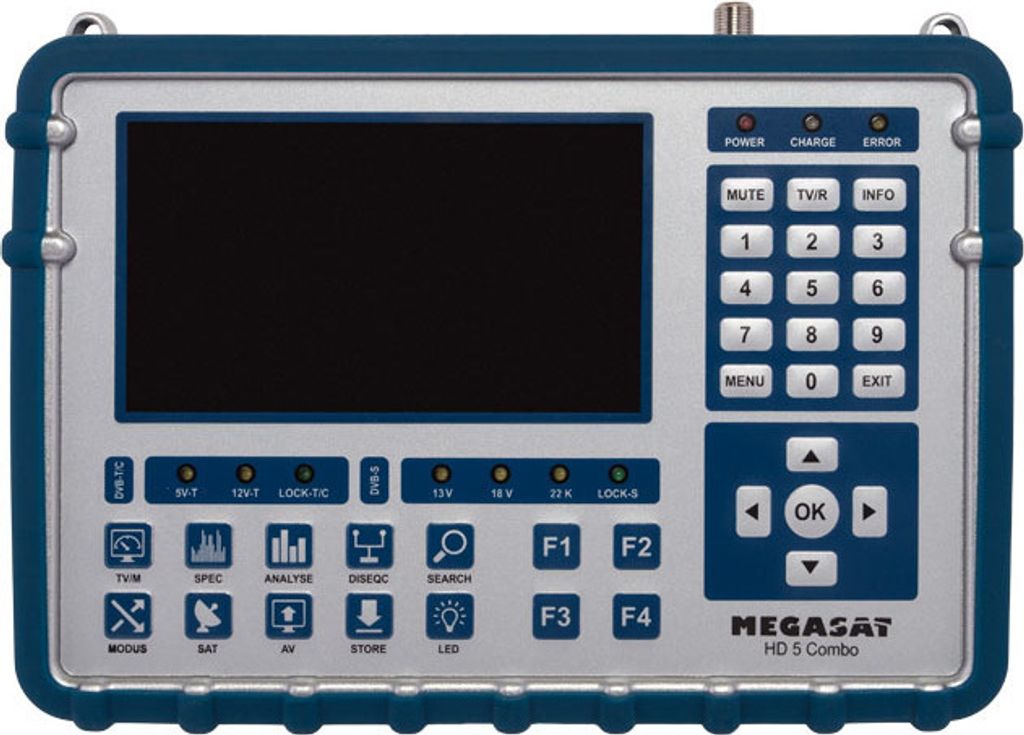

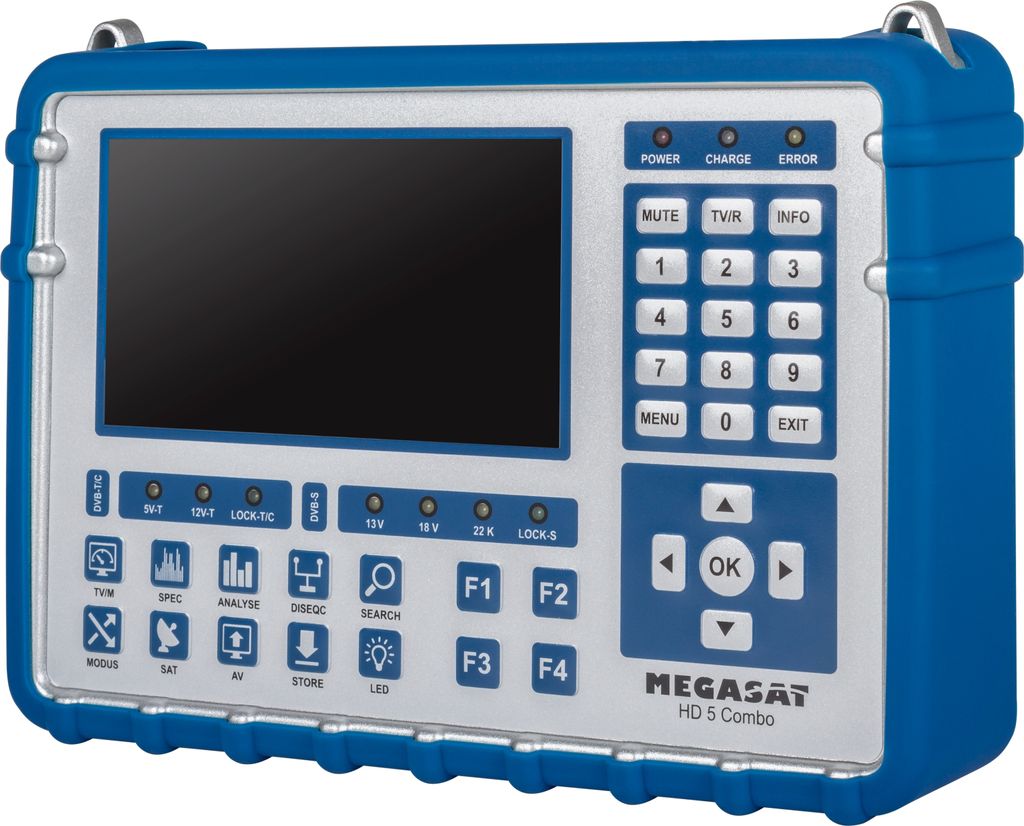

Megasat HD-5 Combo, 950 - 2150 MHz, 1 kusov, Modrá, Digitálny, 12, 7.4 V, 215 mm

Rýchle a presné vyhľadávanie signálov

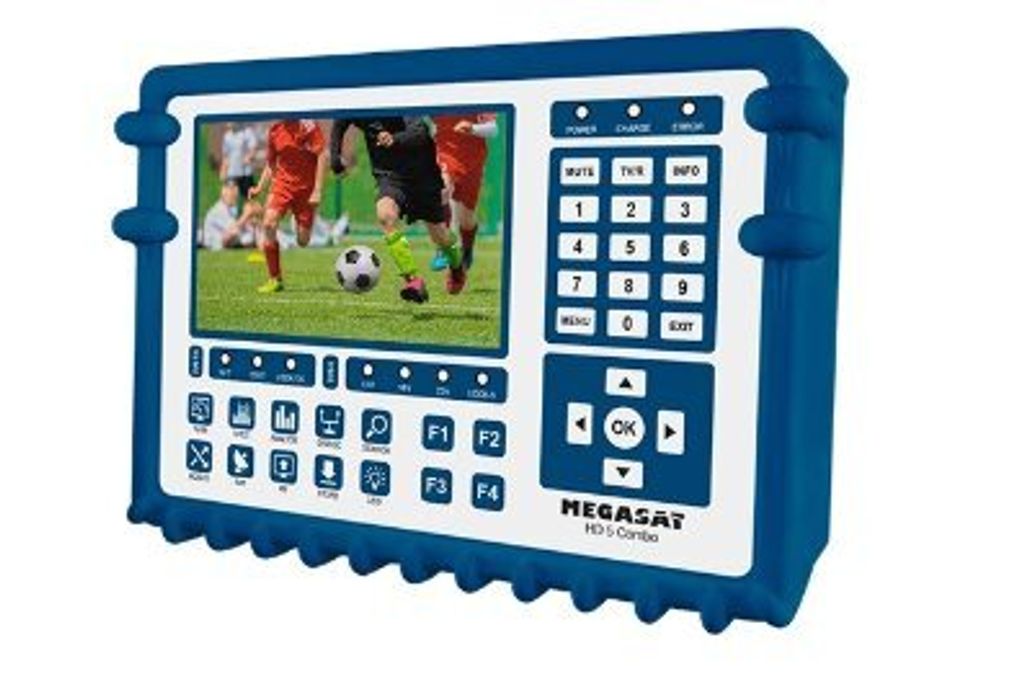

Satelitný merač HD 5 Combo dokáže merať všetky TV signály
Poskytuje presné merania satelitnej, káblovej a pozemnej televízie (vrátane DVB-T2 HD)
Pri meraní DVB-S2X je možné merať aj frekvencie UHD
Kompletné puzdro je vyrobené z robustného a kvalitného hliníka, v ktorom je zabudovaný 5-palcový farebný displej AMOLED

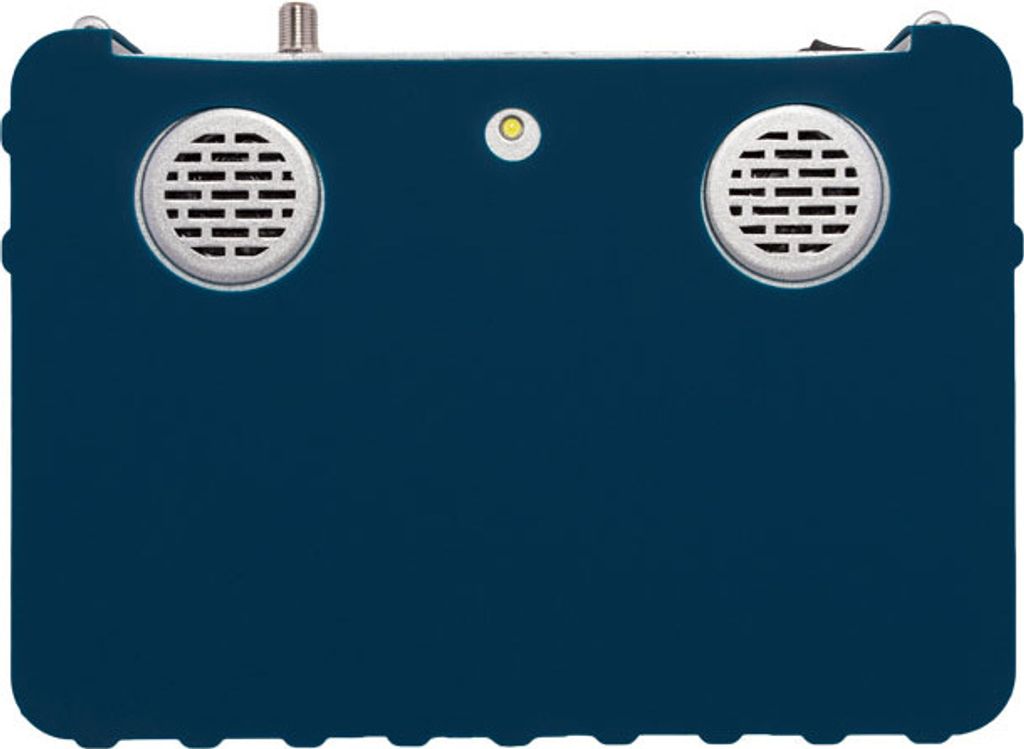

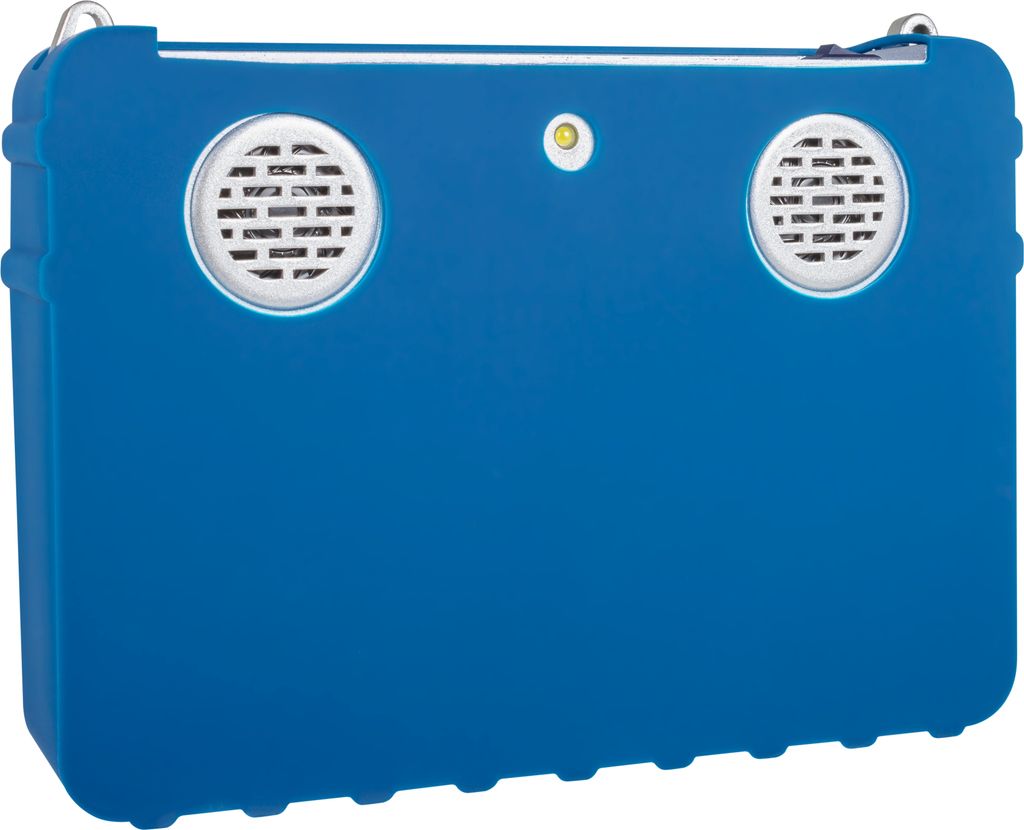

Ako malé zvýraznenie je na zadnej strane puzdra namontované LED svetlo, ktoré uľahčuje meranie aj pri slabom osvetlení

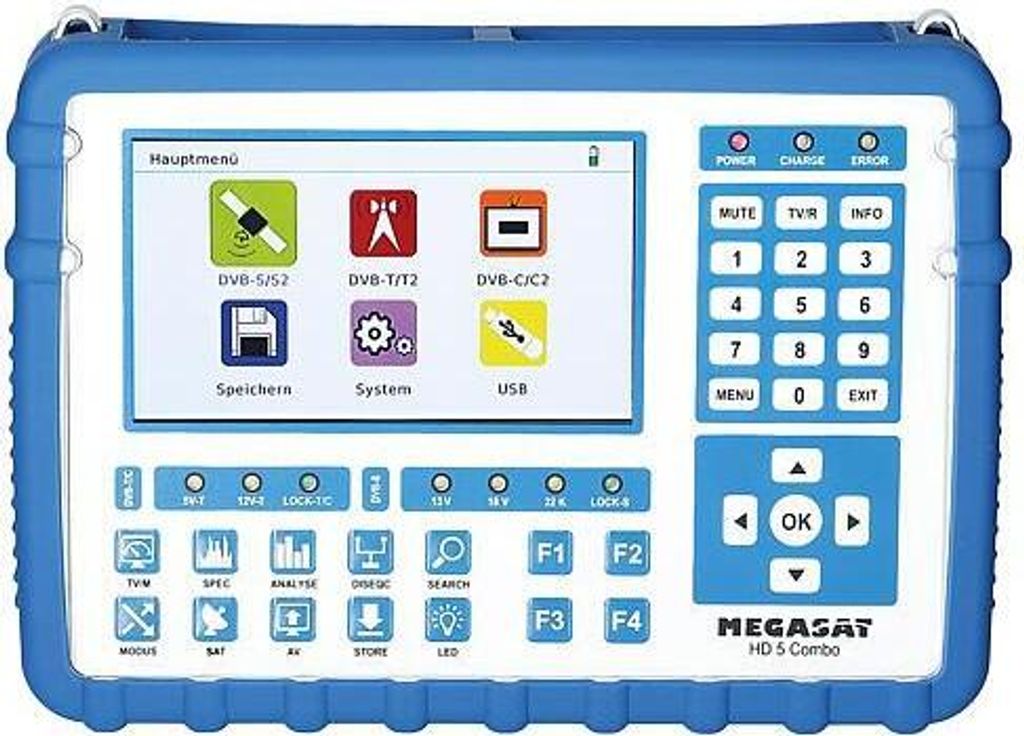

Vyznačuje sa jasne štruktúrovaným menu
Všetky meracie funkcie sú ľahko dosiahnuteľné a takmer samozrejmé.



Recenziu na tento merácí prístroj čítajte na našom portáliDigitálne Ellano.sk

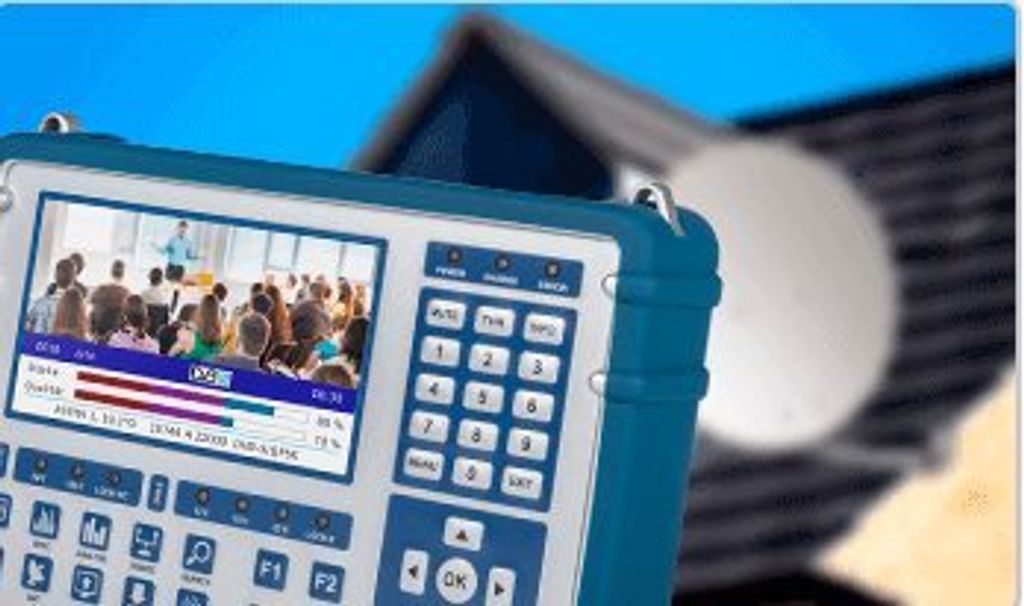

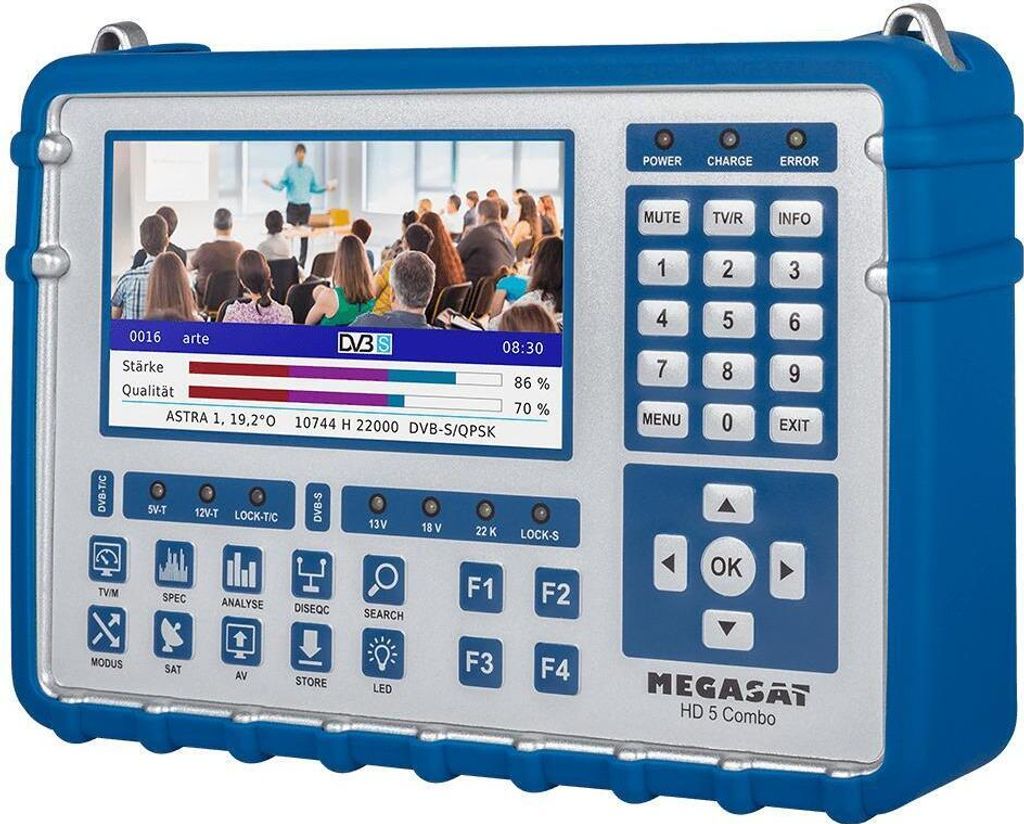

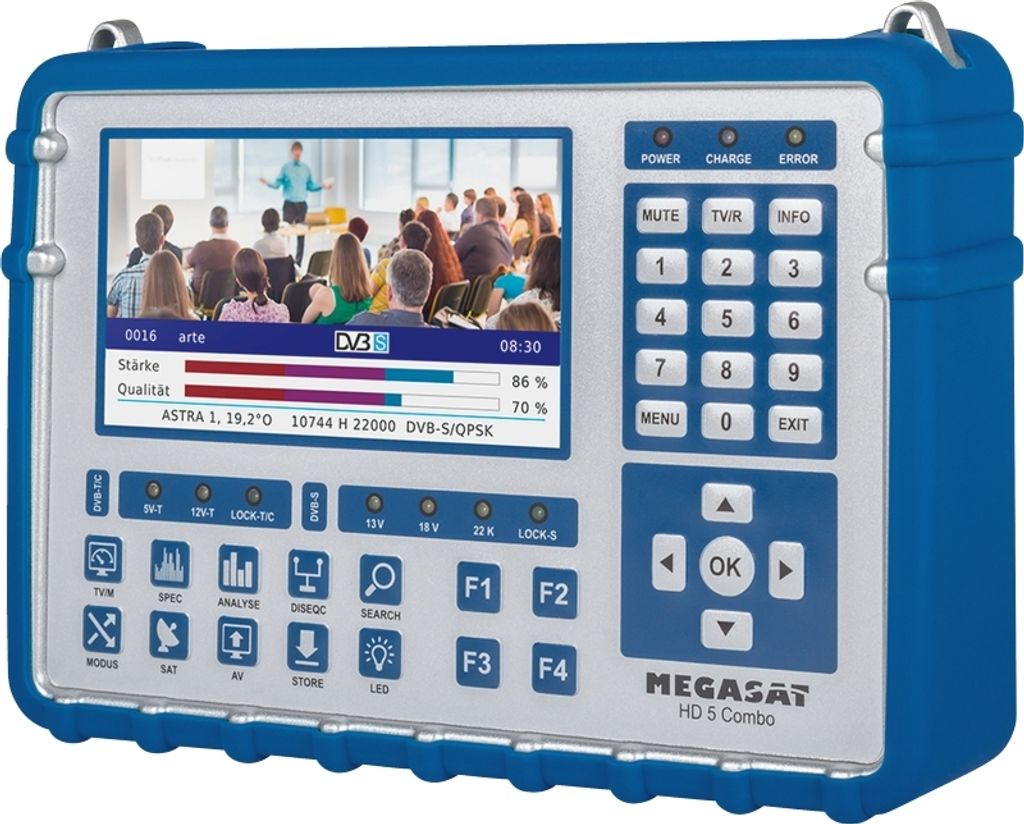

Veľký indikátor úrovne signálu a prehrávanie živého televízneho obrazu
Ak chcete naladiť parabolu, najprv sa orientujte na úroveň signálu a kvalitu signálu
Tie môžu byť prepnuté na veľký displej iba stlačením tlačidla pre optimálne použitie displeja.

Ak chcete následne skontrolovať obraz TV naživo, merák ponúka integrovaný prijímač
Je možné prehrávať všetky digitálne programy voľného vysielania v SD a HD
Navyše je predinštalovaný zoznam kanálov s najbežnejšími programami, ktorý môžete prispôsobiť vašim potrebám
Ak sa stanice, alebo frekvencie menia, môžu byť vyhľadávané cez menu.

Analýza spektra a konštelácie
Ak chcete posúdiť signál zo satelitného systému a analyzovať možné chyby prijímania, môžete použiť spektrálnu analýzu, ktorá beží v reálnom čase
Vzhľadom na neustále aktualizovanú prezentáciu diagramu sa spektrum okamžite zmení, keď sa parabola posunie.

Konštelačný diagram poskytuje ďalší pohľad na príjem satelitov na posúdenie signálu a na odstránenie zdrojov chyby
Môžete okamžite vidieť, či signál prichádza zviazaný, alebo rozptýlený
Okrem toho môžu byť na displeji zobrazené ďalšie meracie údaje, ako sú dBm, CNR, BER.





Ďalšie funkcie a mnoho doplnkov
Automatická detekcia satelitov NIT vám okamžite zobrazuje, na ktorej družici ste
Takže krátke pokusy o zarovnanie sú vecou minulosti
Integrovaná batéria ponúka až 4 hodiny prevádzky
Nabíja sa obyčajným napájaním 230V, alebo s nabíjacou automobilovou nabíjačkou vo vozidle
Priložený obal s popruhom chráni merač pred nečistotami a striekajúcou vodou
Uložte údaje o meraní na USB kľúč pre neskoršiu analýzu
Zoznam programov je možné exportovať aj cez USB a môžu byť nainštalované budúce aktualizácie firmvéru.



Všeobecné charakteristiky
5 palcov (12,7 cm) AMOLED farebný displej
Meranie všetkých typov príjmu (DVB-S / -S2 / -S2X / -C / -C2 / -T / -T2 H.264 a H.265 / HEVC)
Prehrávanie živých FTA staníc
Video dekódovanie: MPEG4, MPEG4-AVC / H.264 a H.265 / HEVC, Hieg Tier @ 4.1, MGEP2 ISO / IEC 13818-2 MP @ HL / ML
Audio dekódovanie: MPEG1, MPEG2 ISO / IEC 13818-3 vrstva I a II
Integrované reproduktory
Li-Ion batéria (7,4 V / 5000 mA / h) s funkciou rýchleho nabíjania
LED svetlo na zadnej strane na meranie aj pri slabom osvetlení
Vysokokvalitné puzdro z hliníka
Port USB pre aktualizáciu firmvéru a ukladanie údajov o meraní, zoznam programov, ...
Napájanie: AC 100-240 V / DC 12 V, 2 A
Napätie antény: 5 V / 12 V (max
200 mA)
DVB-S / S2 / S2X
Frekvenčný rozsah DVB-S: 950 - 2150 MHz
DVB-S LNB Napätie: 13/18 V, max
300 mA
Výkon LNB DVB-S: Hodnotenie výkonu LNB (mA)
Rozsah úrovní DVB-S: 35 ~ 90 dBμV
Vstupný odpor: 75 Ω
Meranie signálov Ultra HD
Unicable I & II (EN 50494 / EN 50607)
DiSEqC 1.0 / 1.1 / 1.2 / USALS (automatická detekcia DiSEqC 1.0)
Automatická detekcia satelitov (NIT)
Výpočet uhla natočenia a sklonu antény
Režim vyhľadávania: Automatický, Manuálny, Blindscan
Ochrana proti skratu LNB s LED displejom
Zobrazenie sily a kvality signálu, dBm, CNR, BER
Analýza spektra a konštelácie
DVB-T / T2
Frekvenčný rozsah: 44 - 870 MHz
Rozsah úrovní: 30 ~ -100 dBμV
Sila signálu / zobrazenie kvality, BER, PER, CNR
Analýza spektra a konštelácie
Automatická identifikácia signálu
Kódová rýchlosť: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
Kódová rýchlosť: DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Modulácia DVB-T: QPSK, 16 QAM, 64 QAM
Modulácia DVB-T2: QPSK, 16QAM, 64QAM, 256QAM
Šírka pásma DVB-T: 6, 7 a 8 MHz
Šírka pásma DVB-T2: 1,7, 6, 7 a 8 MHz
DVB-C / C2
Frekvenčný rozsah: 44 - 870 MHz
Rozsah úrovní: 30 ~ -100 dBμV
Zobrazenie intenzity a kvality signálu, BER, PER, CNR, symbolová rýchlosť
Analýza spektra a konštelácie
Zobrazenie naklonenia
Modulácia DVB-C: 16 QAM až 256 QAM
Modulácia DVB-C2: 16 QAM až 4096 QAM
Rozsah vstupnej úrovne RF: 30 ~ 100 dbμV

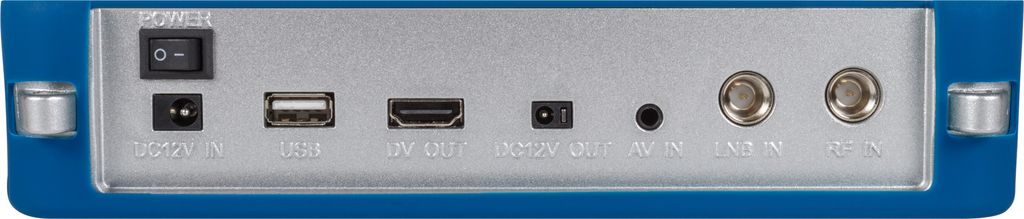

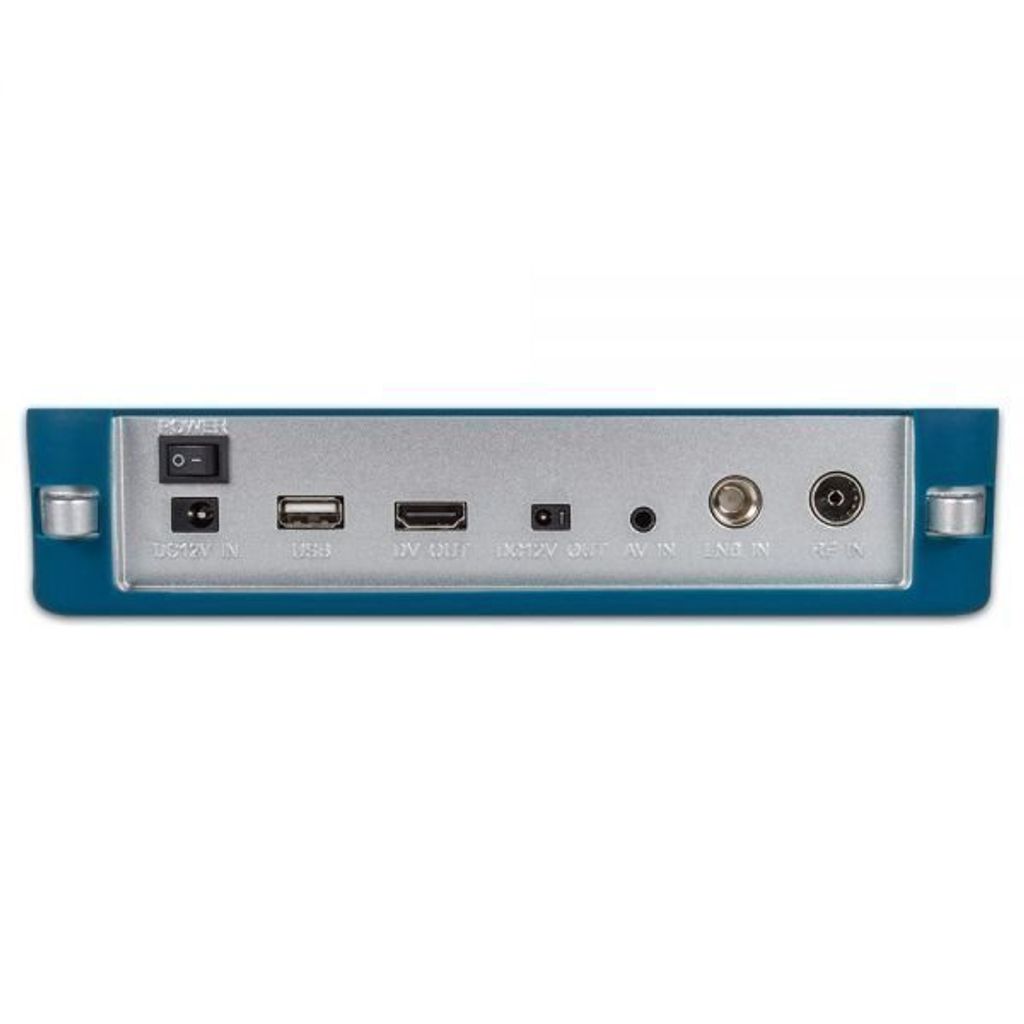

pripojenie
1x USB
1x výstup DV
1x audio / video vstup (konektor 3,5 mm)
1x 12 voltový výstup (pre externé zariadenia)
1x konektor F (pre DVB-S / S2 / S2X)
1x RF pripojenie (pre DVB-T / T2 a DVB-C / C2)

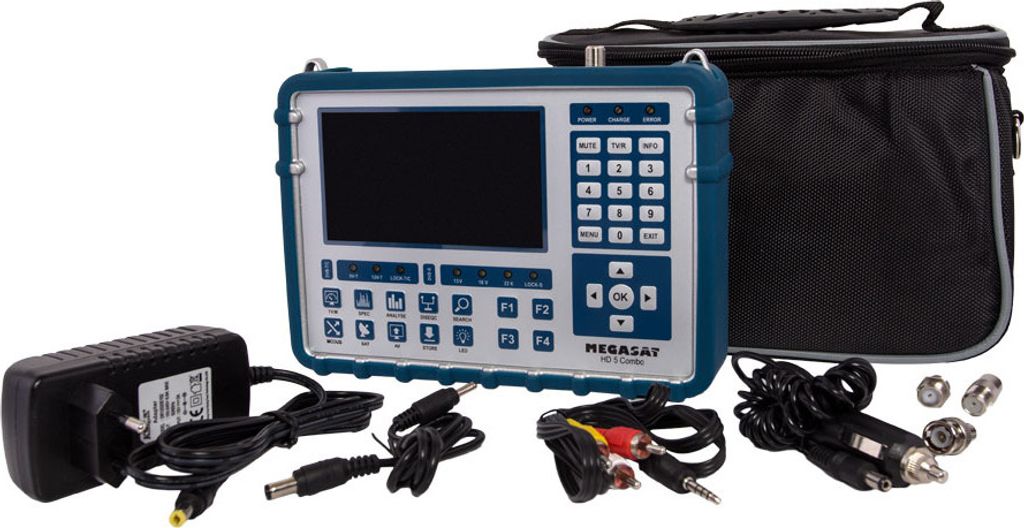

Obsah balenia:



Merací prístroj HD 5 Combo

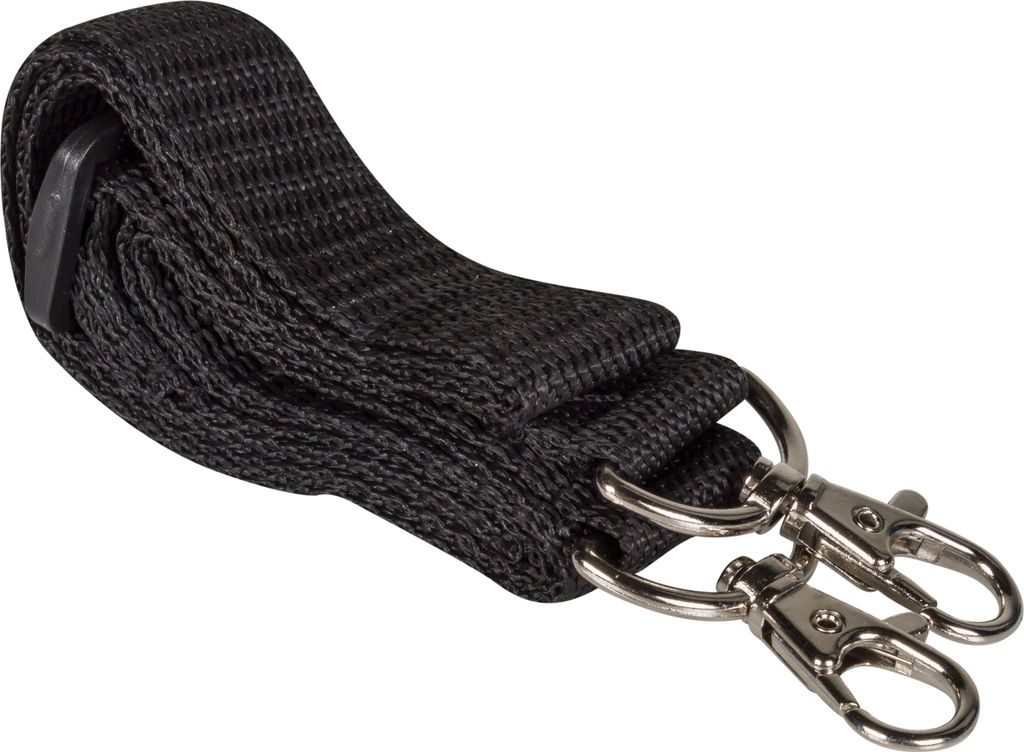

popruh

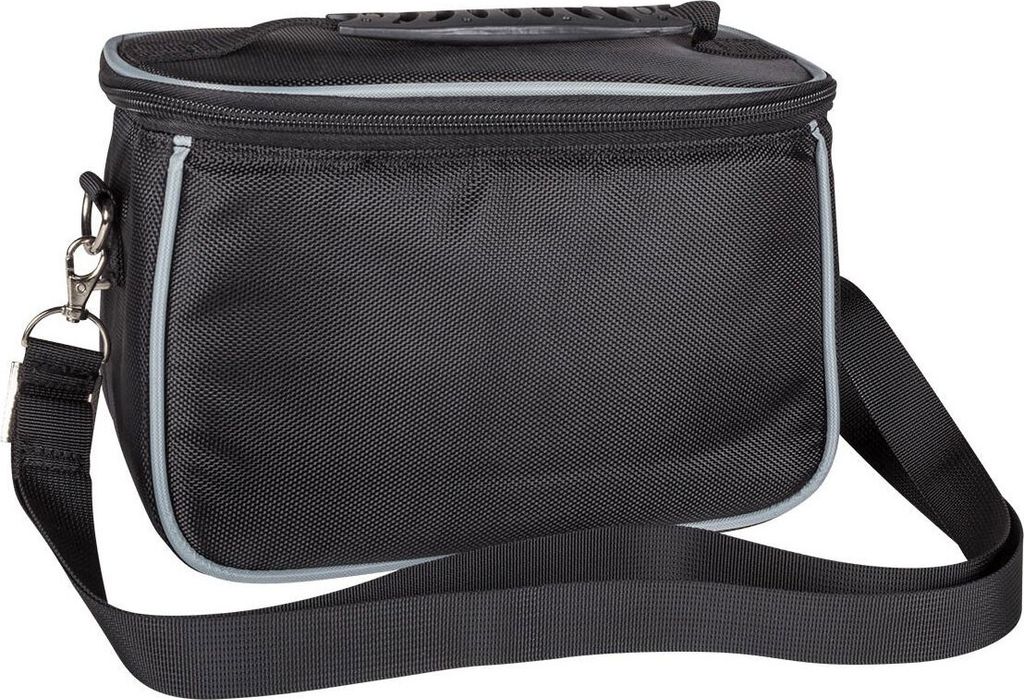

Taška na prenášanie s popruhom na prenášanie
Silikónový obal

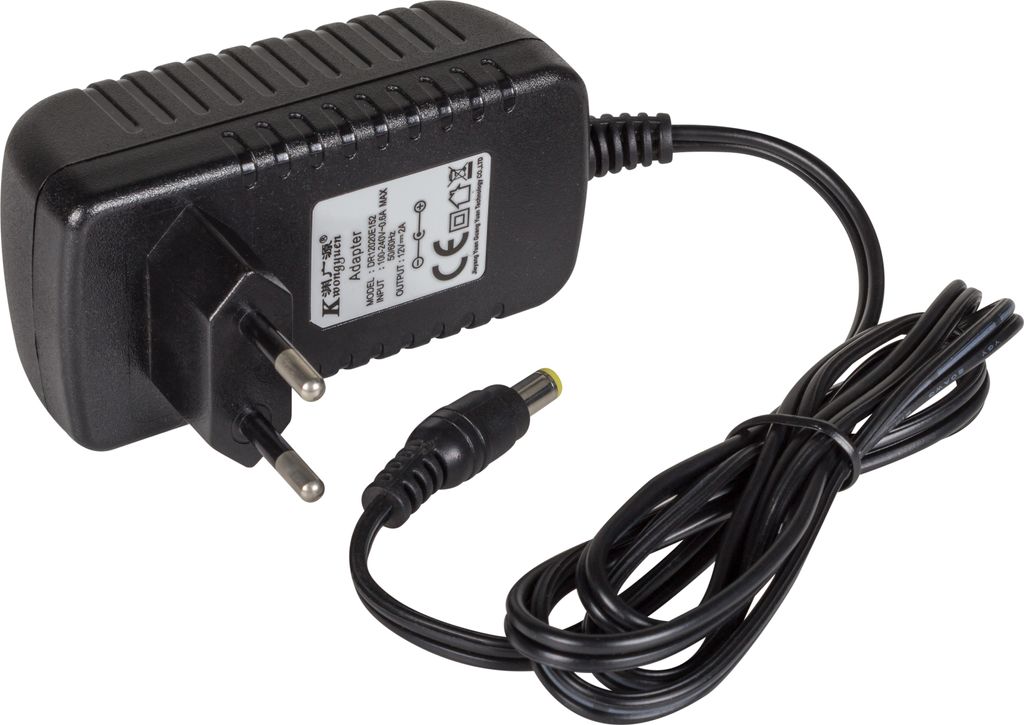

230 V sieťová nabíjačka

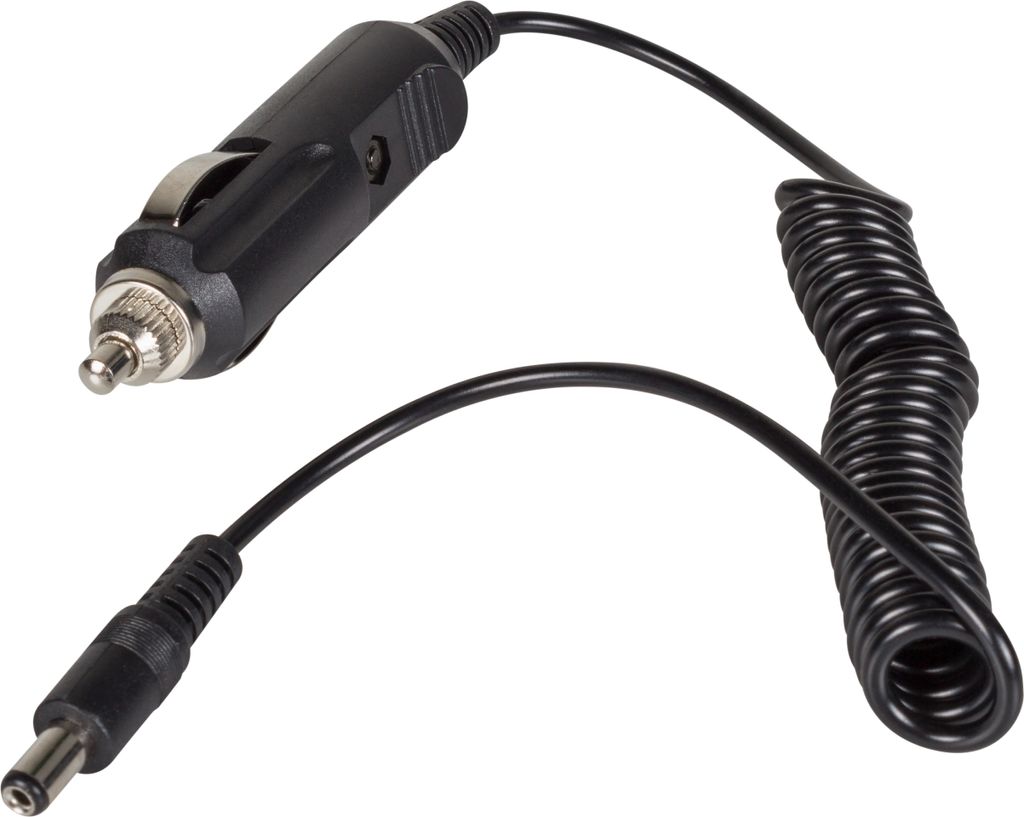

12 V nabíjačka do auta

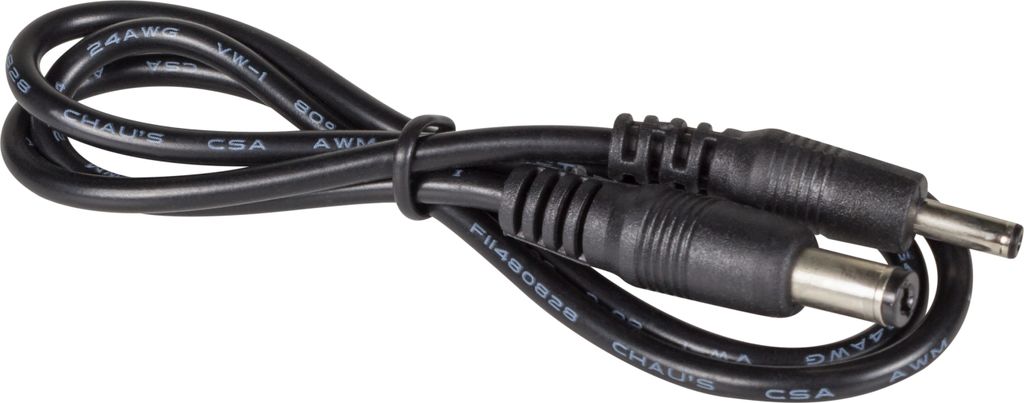

Kábel adaptéra 12 voltov

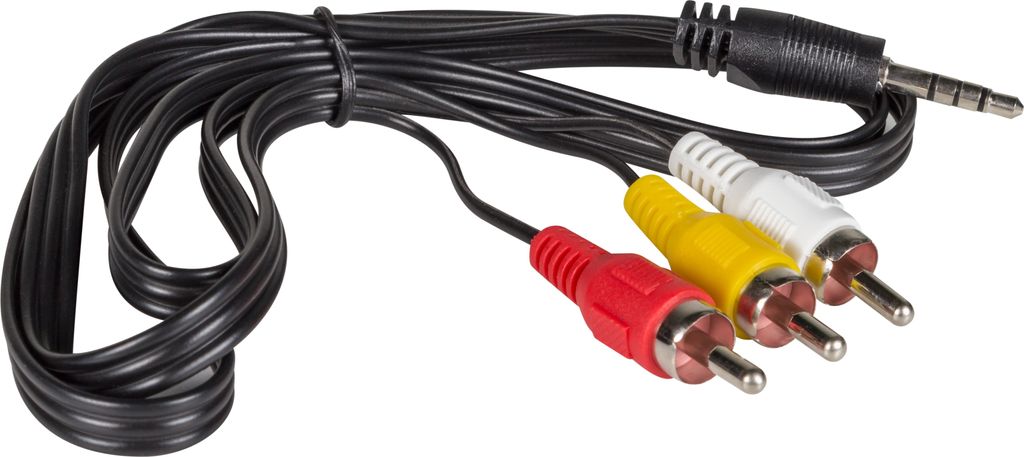

Audio / Video adaptér
F koaxiálny
návod na obsluhu



Parametre produktu:

• Operačný systém: Továrenský softvér
• Chipset: 2 / DVB-S2X / DVB-T2/C HEVC
• Typ tunerov: Nie
• Počet čítačiek kariet: Nie
• Počet CI slotov: Nie
• Podpora HEVC/ H.265: Nie
• Výstupné rozlíšenie: Nie
• Flash: Áno / LCD 5
• RAM: Áno / Nie (AV)
• Fastscan: Nie / Nie

MEGASAT HD-5 COMBO , COMBO-METER HEVC Profesionálny kombinovaný merač, ktorý dokáže merať všetky typy televíznych signálov vrátane podpory kodeku H.265/HEVC. Poskytuje presné meranie satelitnej, káblovej a pozemnej televízie (vrátane DVB-T2 HD). Pri meraní DVB-S2X možno merať aj frekvencie UHD.






Má vynikajúci displej AMOLED, ktorý má výbornú viditeľnosť aj na priamom slnečnom svetle a umožňuje zobrazenie kanálov FTA. Menu meracieho prístroja je k dispozícii v slovenčine, angličtine, nemčine, poľštine a ďalších jazykoch. HLAVNÉ FUNKCIE PRODUKTU - Meranie signálov DVB-S / -S2 / -S2X / -C / -C2 / -T / -T2 - Podpora kodeku H.264



a H.265 / HEVC - Kompletné puzdro vyrobené z robustného a kvalitného hliníka - Zabudovaný 5" farebný displej AMOLED - LED svetlo zabudované v zadnej časti puzdra (inštalácia pri slabom osvetlení) - Prehľadné menu.


Všetky funkcie merania sú ľahko dostupné. - Viacjazyčné menu vrátane slovenského menu Na testovanie obrazu v režime živého televízneho vysielania je prístroj vybavený integrovaným prijímačom. Je možné prijímať všetky digitálne kanály v režime SD a HD. Okrem toho je k dispozícii predinštalovaný zoznam s najbežnejšími programami, ktorý si môžete individuálne prispôsobiť podľa svojich potrieb.

Ak sa kanály alebo frekvencie zmenia, je možné ich vyhľadať prostredníctvom ponuky. Na posúdenie signálu satelitného systému a analýzu možných chýb príjmu použite analýzu spektra, ktorá beží v reálnom čase. Prostredníctvom neustále aktualizovaného zobrazenia diagramu sa spektrum mení okamžite.







Analýza konštelácie ponúka ďalšie posúdenie satelitného príjmu na vyhodnotenie signálu a odstránenie zdrojov chýb. Okrem toho sa na displeji môžu zobraziť ďalšie namerané údaje, ako sú dBm, CNR, BER. Automatická detekcia satelitov NIT vám okamžite ukáže, na ktorom satelite sa nachádzate. Integrovaná batéria ponúka až 4 hodiny prevádzky.



Nabíja sa pomocou bežného 230V napájania alebo nabíjacieho adaptéra do auta. Súčasťou balenia je taška s popruhom na prenášanie, ktorá chráni merač pred nečistotami a postriekaním. Údaje z merania možno uložiť na pamäťové zariadenie USB a neskôr analyzovať.






Zoznam programov možno tiež exportovať cez USB a nainštalovať budúce aktualizácie firmvéru. TECHNICKÉ PARAMETRE VÝROBKU - 5" (12,7 cm) farebný displej AMOLED - Meria všetky typy príjmu (DVB-S / -S2 / -S2X / -C / -C2 / -T / -T2 H.264

a H.265 / HEVC) - Zobrazenie živých staníc FTA na displeji - Dekódovanie videa: MPEG4, MPEG4-AVC / H.264 a H.265 / HEVC, Hieg Tier @ 4.
1, MGEP2 ISO/IEC 13818-2 MP @ HL/ML - Dekódovanie zvuku:




MPEG1, MPEG2 ISO/IEC 13818-3 Tier I a II - Integrované reproduktory - Li-Ion batéria (7,4 V / 5000 mA/h) s funkciou rýchleho nabíjania - LED svetlo na zadnej strane na meranie pri slabom osvetlení - Kvalitný hliníkový kryt - Port USB na aktualizáciu firmvéru a ukladanie nameraných údajov, zoznamu programov, ...








- Napájanie: AC 100-240 V / DC 12 V, 2 A - Napájanie pre predzosilňovač: 5 V / 12 V (max. 200 mA) - Rozmery: 214 x 156 x 45 mm - Hmotnosť: cca 900 g DVB-S / S2 / S2X - Frekvenčný rozsah DVB-S: 950 - 2150 MHz - Napätie DVB-S LNB: 13/18 V, max.





300 mA - Výkon DVB-S LNB: Hodnota výkonu LNB (mA) - Rozsah úrovne DVB-S: 35 ~ 90 dBµV - Vstupný odpor: 75 Ohm - Meranie signálov Ultra HD - Unicable I a II (EN 50494 / EN 50607) - DiSEqC 1.0 / 1.1 / 1.2 / USALS (automatická detekcia DiSEqC 1.


0) - Automatická detekcia satelitov (NIT) - Výpočet uhla a sklonu antény - Režim vyhľadávania:








Automatický, manuálny, Blindscan - Ochrana LNB proti skratu s LED displejom - Zobrazenie sily a kvality signálu, dBm, CNR, BER - Analýza spektra a konštelácie - Identifikácia kábla na LNB Quattro (kontrola transpondéra) DVB-T / T2 - Frekvenčný rozsah: 44 - 870 MHz - Rozsah úrovní:




30 ~ -100 dBµV - Zobrazenie sily / kvality signálu, BER, PER, CNR - Analýza spektra a konštelácie - Automatická identifikácia signálu - Kódová rýchlosť: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8 - Kódová rýchlosť: DVB-T2:








dVB-T modulácia: QPSK, 16 QAM, 64 QAM - DVB-T2 modulácia: QPSK, 16QAM, 64QAM, 256QAM - Šírka pásma DVB-T: 6, 7 a 8 MHz - DVB-T2 šírka pásma: 1,7, 6, 7 a 8 MHz DVB-C / C2 - Frekvenčný rozsah: 44 - 870 MHz - Rozsah úrovní:





30 ~ -100 dBµV - Zobrazenie sily a kvality signálu, BER, PER, CNR, symbolová rýchlosť - Analýza spektra a konštelácie - Zobrazenie sklonu - Modulácia DVB-C: 16 QAM až 256 QAM - Modulácia DVB-C2: 16 QAM až 4096 QAM - Rozsah vstupnej úrovne RF:












30 ~ 100 dbµV Možnosti pripojenia - 1x USB - 1x DV výstup - 1x audio/video vstup (3,5 mm konektor) - 1x 12 DC V výstup pre externé zariadenia - 1x F vstup pre DVB-S/S2/S2X - 1x RF vstup pre DVB-T/T2 a DVB-C/C2 Rozmery a hmotnosť - Šírka: - 1,5 mm:


215 mm - Výška: 156 mm - Hĺbka: 45 mm - Hmotnosť:










900 g (netto) Balenie obsahuje - MEGASAT HD 5 Combo meter - Popruh - Taška na prenášanie s popruhom - Silikónové puzdro - Sieťová nabíjačka 230 V - Nabíjačka do auta 12V - Napájací kábel 12V - AV kábel 3x cinch - jack 3,

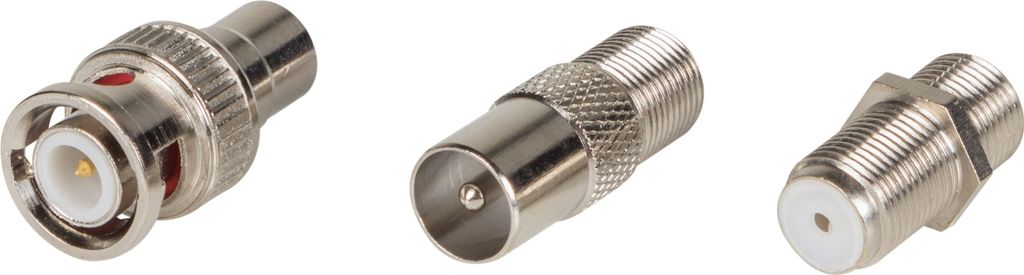

5 mm - F samica na IEC samec - Cinch na BNC - F konektor - Návod na obsluhu ENG & GER

Jeden merací prijímač pre všetky bežné televízne prenosové cesty
S prijímačom HD 5 Combo máte k dispozícii praktickémeracie zariadenie pre satelitnú televíziu, káblovú televíziu a pozemnú digitálnu televíziu. Merací prijímač môžete používať pre DVB-S/S2/S2X, DVB-T/T2 HD a DVB-C/C2.

Farebný displej premerané hodnoty a režim živého televízneho vysielania
Brilantný farebný displej s uhlopriečkou 12,7 cm (5") s technológiou AMOLED na zobrazenie satelitu, transpondéra, nameraných hodnôt a živého televízneho vysielania zabezpečuje pohodlné nastavenie satelitných a televíznych antén. Režim živého televízneho vysielania umožňuje kontrolovať živý obraz počas procesu vyrovnávania.

Megasat HD 5 Combo dokáže zobraziť aj živý obraz programov DVB-T2 HD.

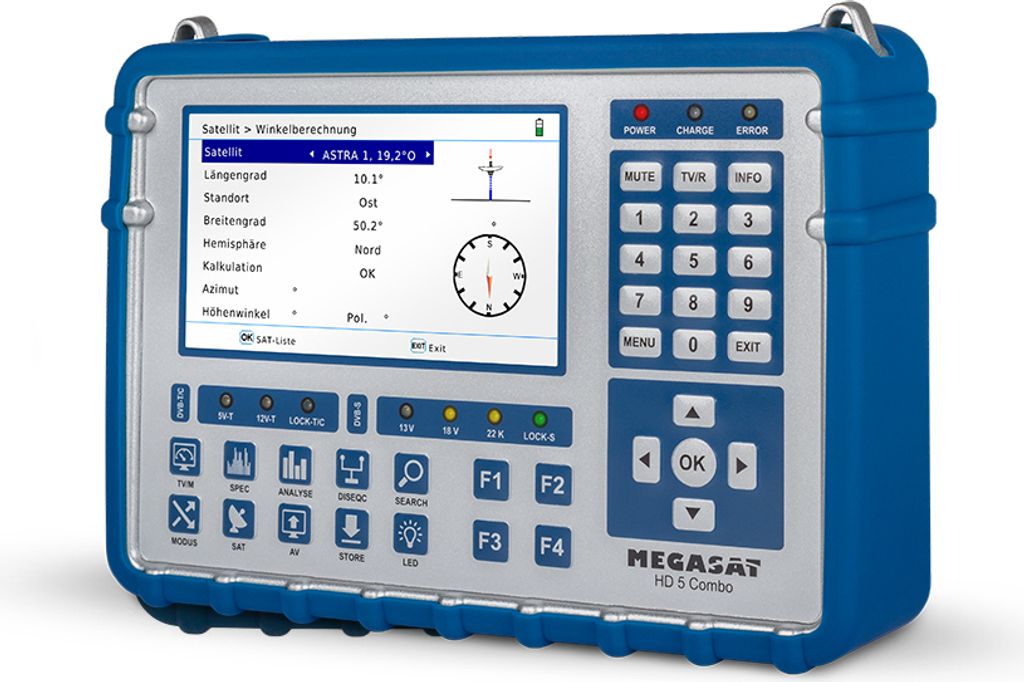

Presné základné vyrovnanie satelitnej antény
Merací prijímač automaticky vypočíta uhol natočenia a naklonenia (azimut a elevácia) satelitnej antény.

Rýchle vyrovnanie antén
Dodatočný displej neustále zobrazuje úroveň signálu - nezávisle od ponuky na obrazovke. LED svetlo na zadnej strane prístroja uľahčuje prácu v zlých svetelných podmienkach.

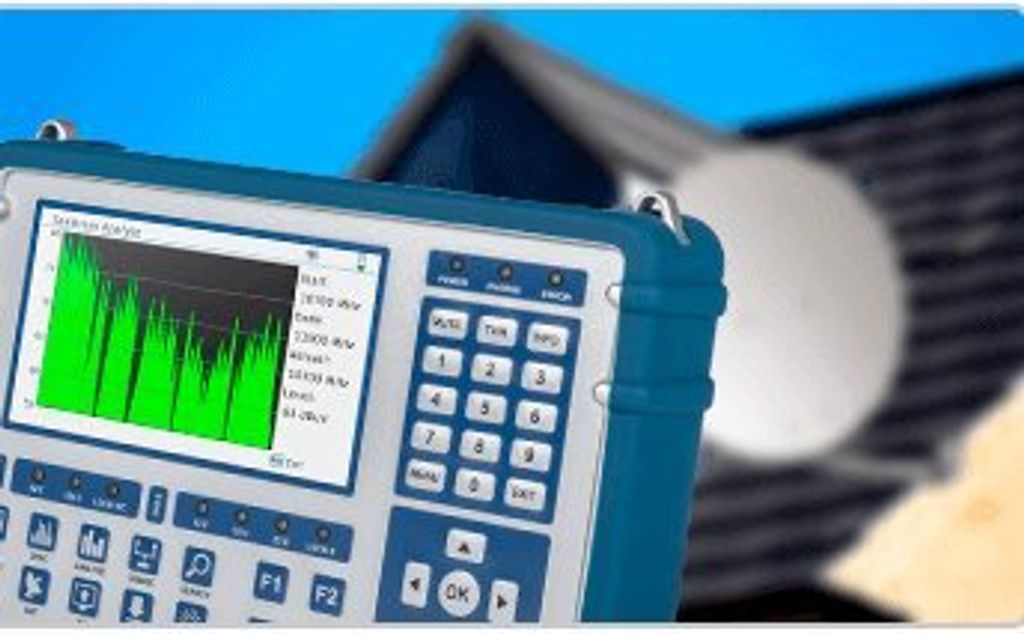

Analýza spektra v reálnom čase
Počas nastavovania antény sa na displeji takmer okamžite zobrazuje spektrum príjmu satelitnej antény alebo antény DVB-T.

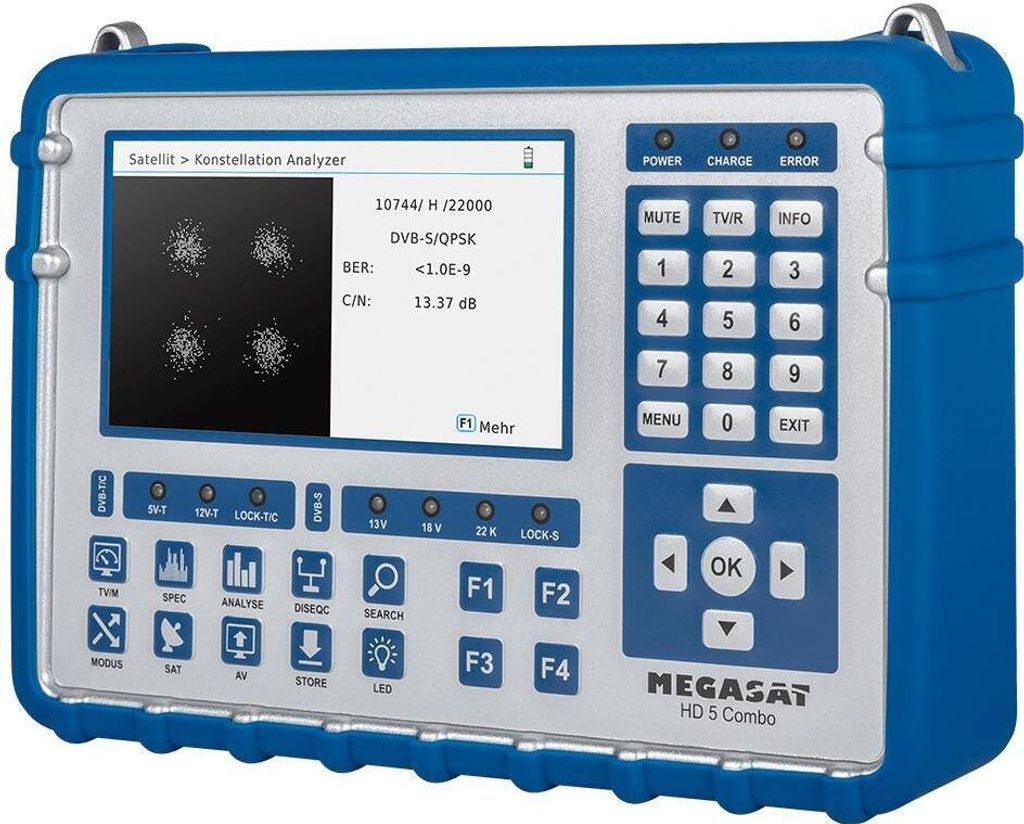

Pohodlná analýza konštelácie
Pomocou analýzy konštelácie môžete rozpoznať, či je televízny signál na anténe zviazaný alebo rozptýlený. Na posúdenie kvality príjmu môžete použiť údaje o meraní dBm, CNR a BER.

Pripravené na UHD - vyrovnávanie s ohľadom na budúcnosť
Merací prijímač podporuje nové normy DVB-C2 a DVB-S2X, ktoré sú určené pre UHD (4K).

DVB-C2 dosahuje výrazne vyššie prenosové rýchlosti ako DVB-C vďaka metóde modulácie COFDM s 4096-QAM. Odborníci očakávajú, že DVB-C2 bude tou správnou normou pre UHD televíziu prostredníctvom kábla. S týmto meracím zariadením ste určite vybavení pre budúcnosť.

V oblasti satelitnej technológie sa v budúcnosti rozšíri osvedčený typ prenosu DVB-S2, pretože na prenos programov UHD je potrebné zefektívniť frekvenčné spektrum. Pomocou spájania kanálov bude možné v budúcnosti spojiť až 3 satelitné kanály do jedného veľkého dátového toku.

S prijímačom HD 5 Combo máte k dispozícii merací prijímač, ktorý je schopný splniť aj tieto budúce požiadavky.

• Praktický merací prijímač pre všetky typy príjmu
• Podporuje DVB-S/S2/S2X/C/C2/T/T2 HD (H.264 a H.265/HEVC)
• Veľký 12,7 cm farebný displej (5") s technológiou AMOLED (960 x 544 px)
• Predprogramovaný zoznam satelitov a transpondérov
• Vypočíta uhol natočenia a naklonenia satelitnej antény
• Funkcia spektrálnej analýzy a analýzy konštelácie na kontrolu kvality signálu
• Automatické rozpoznanie satelitov: funkcia NIT
• Zobrazuje silu a kvalitu signálu vo forme stĺpcového grafu
• Zobrazuje názov satelitu, transpondér, typ LNB a stav LNB
• Zobrazenie dBμV, C/N, S/N, BER
• prehľadný ovládací panel
• Podporuje Unicable a Unicable II
• Port USB na ukladanie nameraných údajov, zoznamov programov a aktualizácií softvéru
• Nabíjanie cez sieťový adaptér alebo adaptér do auta (12 V)
• Funkcia baterky umožňuje kalibráciu v zlých svetelných podmienkach
• Ochranný kryt s popruhom na prenášanie na jednoduchú prepravu a skladovanie
• Až 4 h prevádzky na jedno nabitie batérie
• Pripojenia: Výstup HDMI, výstup AV, USB, pripojenie F (LNB), anténny vstup


Všestranné pripojenie USB
Uložte si namerané údaje na USB kľúč a neskôr ich pohodlne analyzujte. Cez USB môžete tiež exportovať zoznamy programov a importovať aktualizácie softvéru.

Výkonná nabíjateľná batéria
Vstavaná nabíjateľná lítium-iónová batéria umožňuje až 4 hodiny mobilnej prevádzky merania.

Frekvenčný rozsah:

950 - 2150 MHz

Vstavaný displej:

Áno

Zvukové výstrahy:

Áno

Množstvo v balení:

1 kusov

Farba:

Modrá

Typ displeja:

Digitálny

Vstupné napätie:

12, 7.4 V

Šírka:

215 mm

Hĺbka:

45 mm

Výška:

156 mm

Hmotnosť:

900 g

Šírka balenia:

220 mm

Hĺbka balenia:

232 mm

Výška balenia:

76 mm

Hmotnosť vrátane balenia:

2,2 kg

Megasat HD-5 Combo Eingebautes Display (HD 5 Combo)

Pomocou satelitného meracieho zariadenia HD 5 Combo možno merať všetky televízne signály.

Ponúka presné meranie pre satelitnú, káblovú a pozemnú televíziu. Pomocou merania DVB-S2X možno kalibrovať aj frekvencie UHD.




Integrovaná analýza spektra a konštelácie poskytuje presné vyhodnotenie nameraných údajov, ktoré vám umožní rýchlo analyzovať chyby a optimálne nastaviť satelitný systém. Satelitné meracie zariadenie môžete používať aj ako plnohodnotný prijímač, ktorý možno pripojiť aj k bežnému televízoru prostredníctvom AV alebo HDMI výstupu. Celý kryt je vyrobený z robustného, vysokokvalitného hliníka.

Hlavné funkcie Funkcie Zabudovaný displej Áno

Megasat Satmeter HD 5 Combo - Počítadlo anténneho signálu
