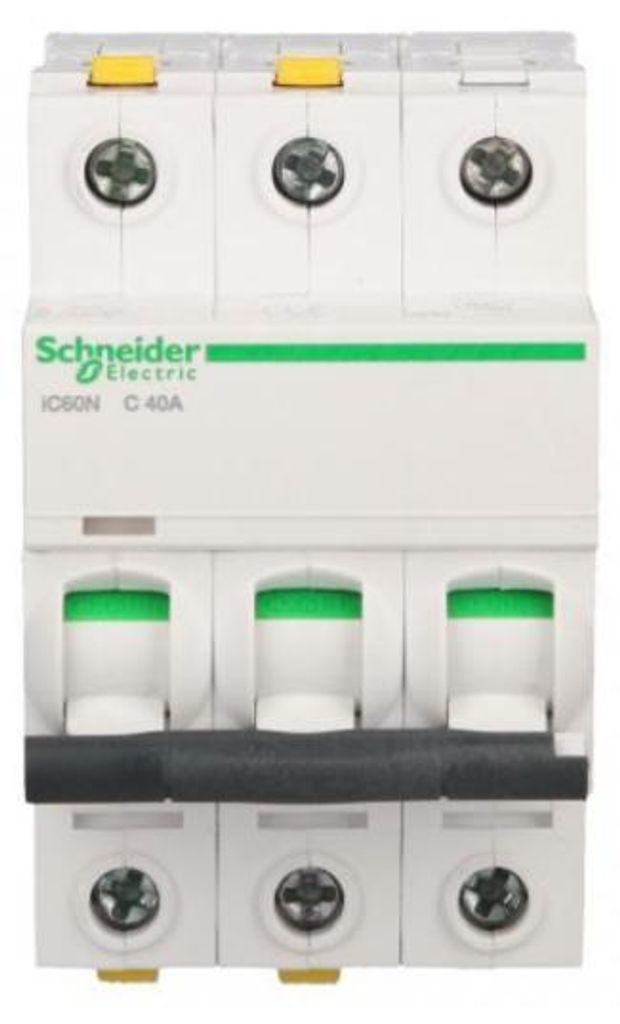

Schneider Electric A9F04340, Miniatúrny istič, 10000 A, IP20

Schneider Electric LS spínač A9F04340Výrobca: Schneider ElectricOznačenie: LS spínač 3P 40A C IC60NTyp: A9F04340Montážna hĺbka: 44,5 mmVypínacia charakteristika: CPočet pólov (spolu): 3Počet pólov s poistkou: 3Menovitý prúd: 40 AMenovité napätie: 400 VMenovité izolačné napätie Ui:



menovitéimpulzné výdržné napätie Uimp:6 kVMenovitá vypínacia schopnosť Icn podľa EN 60898 pri 230 V:6 kATyp napätia:AC/DCMenovitá vypínacia schopnosť Icn podľa EN 60898 pri 400 V:


menovitá vypínacia schopnosť Icu podľa IEC 60947-2 pri 230 V:20 kAMenovitá vypínacia schopnosť Icu podľa IEC 60947-2 pri 400 V:10 kAFrekvencia:50.









.60 HzStratový výkon:3,6 WTrieda obmedzenia energie:3Montáž pod omietku:nieSpínanie nulového vodiča:nieKategória prepätia:4Stupeň znečistenia:3Možné prídavné zariadenia:ánoŠírka v jednotkách rozstupu:3Trieda ochrany (IP):IP20Teplota okolia počas prevádzky:-35...






70 °CPrierez pripojiteľného vodiča, splietaný:1..25 mm²Prierez pripojiteľného vodiča, plný:1..35 mm²Nevýbušný:nie Vypínač Schneider Electric A9F04340: ďalšie informácie Miniatúrny vypínač Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-pólový, menovitý prúd 40 A, charakteristika C, prevádzkové napätie (Ue) 380-415 V AC, izolačné napätie (Ui) 500 V AC. Dvojitá pripojovacia svorka pre kábel a kolíkovú hrebeňovú lištu na hornej a dolnej strane zariadenia. Zacvakávacia činnosť na spínanie kontaktov s nízkym opotrebovaním. Pojazdný izolačný kryt. Akcia upevňovacieho prvku hornej klobúkovej lišty na prednej strane zariadenia na inštaláciu bez použitia náradia a ľahkú dostupnosť pre používateľa. S mechanickým indikátorom poruchy na prednej strane (VisiTrip) na signalizáciu vypnutia v dôsledku preťaženia alebo skratu. Indikácia bezpečného kontaktu (VisiSafe) miniatúrneho ističa so zelenou indikáciou, ktorá zabezpečuje, že na odchádzajúcej strane nie je žiadne napätie. Svorky s krytím IP20, cestovný izolačný kryt. Dvojitá pripojovacia svorka zhora alebo zdola. Jednoduchá demontáž jednotlivých zariadení pri inštalácii fázovej prípojnice vďaka upevňovaciemu prvku prístupnému spredu. Technológia vypínacej jednotky - termomagnetická. Možnosť kombinácie s RCD z radu Acti 9 iID a RCD blokom Vigi iC60. Ďalšie stohovateľné pomocné moduly (voliteľné)- zobrazenie spínacej polohy, vypnutie pri poruche, uvoľnenie otvorenia bočníka, uvoľnenie podpätia, uvoľnenie prepätia. Farba RAL 9003. miniatúrny istič iC60N spĺňa nasledujúce normy - IEC/EN 60898-1 a IEC/EN 60947-2. Táto séria je tiež certifikovaná VDE!

Dodáva sa s: Schneider Electric istič 3P 40A C IC60N A9F04340, balenie: 1 ks, EAN: 3606480440700

Stanovený prúd:

40 A

Menovité napätie:

133 V

Typ ističa:

Miniatúrny istič

Kapacita istenia:

10000 A

Počet pólov:

3

Kód medzinárodnej ochrany (IP):

IP20

Stupeň znečistenia:

3

Farba:

Biela

:

EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2

Prevádzkový rozsah teplôt (T-T):

-35 - 70 °C

Rozsah teplôt pri skladovaní (T-T):

-40 - 85 °C

Šírka:

54 mm

Hĺbka:

78,5 mm

Výška:

91 mm

Hmotnosť:

375 g

RoHS

Hlavné vlastnosti Výkon Menovitý prúd 40 A Menovité napätie 133 V Vlastnosti Typ ističa Miniatúrny istič Spínacia kapacita 10000 A Počet pólov 3 Medzinárodné krytie (kód IP) IP20 Stupeň znečistenia 3 Farba výrobku Biela EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 Prevádzkové podmienky Rozsah pracovných teplôt 35 - 70 °C Rozsah skladovacích teplôt 40 - 85 °C Hmotnosť a rozmery Šírka 54 mm Hĺbka 78,5 mm Výška 91 mm Hmotnosť 375 g Technické úday trvalej udržateľnosti RoHS
