Dorma BTS BTS 75 V Stojan SK 1-4 max.1100mm max.hmotnosť dverí 120kg

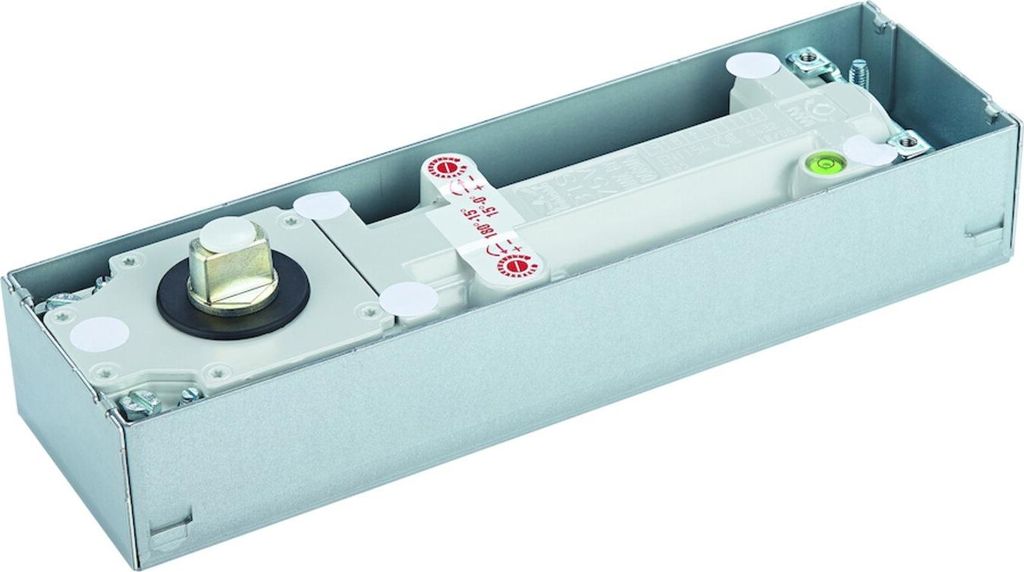

Podlahová pružina BTS 75 V

Vlastnosti:

• Podlahová pružina pre jednočinné a krídlové dvere
• S plochým kužeľovým vretenom
• Možnosť použitia na ľavej a pravej strane DIN
• Uhol otvorenia max. 175°
• Nastaviteľná sila zatvárania, veľkosť EN 1-4 podľa DIN EN 115/li>
  • Rýchlosť zatvárania plynule nastaviteľná v rozsahu 175°-15° pomocou ventilu(ov)
  • Pre šírku krídla do 1100 mm
  • Pre hmotnosť krídla do 120 kg
  • S mechanickou klapkou otvárania
  • S pozinkovaným cementovým plášťom
  • Schválenie: pre protipožiarne a dymotesné dvere
• Dodáva sa bez krycej dosky

Použitie:

• Jednorazové dvere, krídlové dvere

Technické údaje:

• Smer DIN: DIN vľavo-vpravo
• Veľkosť zatvárača dverí: EN 1-4
• Otvorenie s pridržaním: Bez funkcie otvorenia s pridržaním
• Uhol otvárania max. 175°
• Max. šírka dverí: 1 100 mm
• Konštrukcia: S vretenom, s cementovou skrinkou
• Schválenie: Pre dymotesné dvere, pre protipožiarne dvere
• Počet dverných krídel: Jedno a dvojkrídlové
• Hmotnosť krídla max. 120 kg
• Sila zatvárania: Plynule nastaviteľná
• Nastavenie sily zatvárania: zhora
• Tlmenie otvárania: Mechanicky fixované
• Uzamykanie: Nie
• Rýchlosť zatvárania: Nastaviteľná
• Oneskorenie zatvárania: Nie
• Dĺžka: 285 mm
• Šírka: 82 mm
• Výška: 50 mm
• Typ dverí: Rúrkový rám
• Norma: EN 1154

Upozornenie: Dekorácie nie sú súčasťou dodávky. Technické údaje:

• Upozornenie: Dekorácie nie sú súčasťou dodávky.
  • inštrukcia: Dvere sa zatvárajú v smere DIN: DIN vľavo-vpravoVeľkosť zatvárača
  • : EN 1-4Upevnenie
  • : Bez funkcie pridržania otvoreniaUhol otvárania
  • max.: 175 °Šírka dverí
  • max.: 1 100 mmKonštrukcia
  • : S násuvným vretenom, s cementovým boxomOchrana
  • : Pre dymotesné dvere, pre protipožiarne dverePočet
  • dverných krídel: Jednoduché a dvojité krídloHmotnosť krídla
  • max.: 120 kg
• Sila zatvárania: Bezstupňové Upozornenie: Dekorácie nie sú súčasťou dodávky. Technické údaje:
  • Smer DIN: DIN vľavo-vpravo
  • Veľkosť zatvárača dverí: EN 1-4
  • Držanie otvorenia: Bez funkcie držania otvorenia
  • Uhol otvárania max. 175°
  • Max. šírka dverí: 1 100 mm
  • Konštrukcia: S vretenom, s cementovou skrinkou
  • Schválenie: Pre dymotesné dvere, pre protipožiarne dvere
  • Počet dverných krídel: Jedno a dvojkrídlové
  • Hmotnosť krídla max. 120 kg
  • Sila zatvárania: Plynule nastaviteľná
  • Nastavenie sily zatvárania: zhora
  • Tlmenie otvárania: Mechanicky fixované
  • Uzamykanie: Nie
  • Rýchlosť zatvárania: Nastaviteľná
  • Oneskorenie zatvárania: Nie
  • Dĺžka: 285 mm
  • Šírka: 82 mm
  • Výška: 50 mm
  • Typ dverí: Rúrkový rám
  • Norma: EN 1154


  Upozornenie: Dekorácie nie sú súčasťou dodávky.

Vďaka mechanizmu pracujúcemu v olejovom kúpeli sa ľahko prispôsobí individuálnym požiadavkám
vďaka nastaviteľnej zatváracej sile. S vymeniteľným plochým kužeľovým vretenom.
Úsporná podlahová pružina pre vnútorné a vonkajšie dvere,
možno použiť pre jednočinné a krídlové dvere.

• Plynule nastaviteľná zatváracia sila
• zabudovaný termostat na konštantnú rýchlosť zatvárania pri meniacich sa teplotách.
• dve úrovne rýchlosti zatvárania plynule nastaviteľné v rozsahu 180° - 15° a 15° - 0°.
• Tlakový poistný ventil na zabránenie poškodenia a preťaženia.
• mechanické tlmenie otvárania od 70°.
• Nastaviteľnosť v cementovej skrinke: dĺžka 6 mm, šírka 6 mm, výška 4 mm
• Veľkosť kontaktu NO EN 2 750 - 850 mm
• SK 3 850 - 950 mm
• SK 4 950 - 1100 mm

Oblasť použitia: Pre vnútorné dvere do šírky krídla 1100 mm, vonkajšie dvere do šírky krídla 1000 mm.
Plne hydraulicky ovládané zatváranie od 175° - 0°.

bez krycej dosky

• Smer: univerzálny
• Komponent: Podlahová pružina
• Hmotnosť krídla do (kg): 120
• Typ: BTS 75 V EN 1 - 4 bez zariadenia na pridržanie otvorenia
• Šírka krídla do (mm): 1100
• Vyhotovenie: s cementovým boxom, s vodováhou
• Značka: Dormakaba
• Obsah (ST): 1

- Univerzálna podlahová pružina podľa EN 1154
- pre ľavé, pravé a krídlové dvere DIN do hmotnosti dverí 120 kg
- s plynule nastaviteľnou zatváracou silou, veľkosťou EN 1 - 4 a rýchlosťou zatvárania
- zatváranie od cca. 175°
- s hydraulicky plne riadenou postupnosťou zatvárania a tlmením otvárania
- vrátane cementového boxu
- príslušenstvo, ako sú iné odnímateľné osi a licia hmota na vyžiadanie.

BTS BTS 75 V Stojan SK 1-4 max.1100mm max.hmotnosť dverí 120kg DORMAKABA

Podlahová pružina, plynulo nastaviteľná rýchlosť zatvárania 175°-0° a druhý rozsah zatvárania 15°-0°, s funkciou jemného zatvárania, s montážnou libelou, s upevňovacím mostíkom, so štandardným násuvným vretenom, s cementovým boxom.
