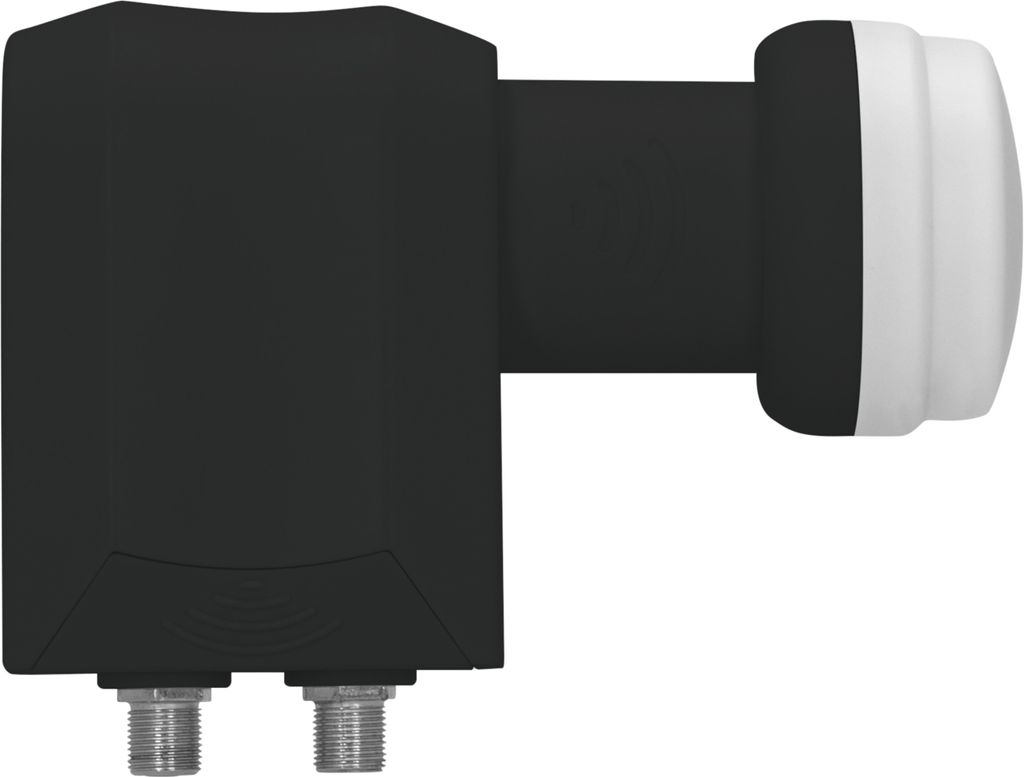

TechniSat 0000/8382, Twin LNB, 10,7 - 11,7 GHz, 11,7 - 12,75 GHz, 9,75 GHz, 10,6 GHz, 1100 - 2150 MHz

LNB je vhodný pre všetky anténne paraboly so 40 mm držiakom a používa sa na prevod televíznych, rozhlasových a multimediálnych programov vysielaných prostredníctvom satelitu.

LNB má dva výstupy, z ktorých každý možno pripojiť priamo k satelitnému prijímaču alebo inteligentnému televízoru. Všetky prijímače sú pri výbere programov nezávislé, pretože na každom z dvoch výstupov LNB sú k dispozícii signály celého rozsahu príjmu.

K univerzálnemu dvojitému LNB však možno namiesto dvoch samostatných zariadení jednoducho pripojiť dvojitý prijímač.

Vďaka svojej konštrukcii je Universal Quattro Switch LNB chránený proti rušeniu mobilnými telefónmi LTE.

• Digitálny LNB s 2 staršími výstupmi
• Konverzia televíznych, rozhlasových a multimediálnych signálov prostredníctvom satelitu
• Určený na prevádzku s max. 2 účastníkmi
• záznam 40 mm kanála
• Odolný proti rušeniu LTE

Konštrukčné vlastnosti

• Digitálne/univerzálne zdvojené LNC
• min. Okolitá teplota: - 40 °C
• max. teplota okolia: + 70 °C

Výkonnostné charakteristiky

• Šumové číslo (typ): 0,9 dB
• Zisk: 64 dB
• 1. Frekvencia oscilátora: 9,75 GHz
• 2. Frekvencia oscilátora: 10,6 GHz
• 22 KHz Spínacia frekvencia
• min. Napätie diaľkového napájania 1, vertikálne: 11,5 V
• max. diaľkové napájacie napätie 1, vertikálne: 14,5 V
• min. Napätie diaľkového napájania 2, horizontálne: 16 V
• max. diaľkové napájacie napätie 2, horizontálne: 19 V
• min. Vstupná frekvencia, nízke pásmo: 10,7 GHz
• max. vstupná frekvencia, nízke pásmo: 11,7 GHz
• min. Vstupná frekvencia, vysoké pásmo: 11,7 GHz
• max. vstupná frekvencia, vysoké pásmo: 12,75 GHz
• min. Výstupná frekvencia, nízke pásmo: 950 MHz
• max. výstupná frekvencia, nízke pásmo: 1950 MHz
• min. Výstupná frekvencia, vysoké pásmo: 1100 MHz
• max. výstupná frekvencia, vysoké pásmo: 2150 MHz
• Spotreba energie: 0,14 A
• Filter LTE

Vlastnosti puzdra

• Plastové puzdro
• Priemer montážneho rozmeru: 40 mm
• Šírka: 5,4 cm
• Výška: 10,1 cm
• Hĺbka: 13 cm
• Hmotnosť: 138 g

Podrobnosti o balení

• Šírka s obalom: 10,6 cm
• Výška s obalom: 13,8 cm
• Hĺbka s obalom: 6,1 cm
• Hmotnosť s obalom: 170 kg

Farby

• čierna

Model:

Twin LNB

Vstupný nízkofrekvenčný rozsah:

10,7 - 11,7 GHz

Vstupný vysokofrekvenčný rozsah:

11,7 - 12,75 GHz

Nízkopásmová frekvencia:

9,75 GHz

Širokopásmová frekvencia lokálneho oscilátoru:

10,6 GHz

Výstupný vysokofrekvenčný rozsah:

1100 - 2150 MHz

Výstupný nízkofrekvenčný rozsah:

950 - 1950 MHz

Fázový šum (10 kHz) lokálneho oscilátora:

-75 dBc / Hz

Šumové číslo:

0,9 dB

Výstupná impedancia:

75 ohm

Maximálna spínacia frekvencia:

22 kHz

Farba:

Čierna

Zmena teploty (±):

1 MHz

Počiatočná presnosť (±):

1 MHz

Napájacie napätie Ca (vertikálna polarizácia):

11,5 - 14,5 V

Napájacie napätie Cb (horizontálna polarizácia):

16 - 19 V

Maximum number of users:

2

Počet RF portov:

2

RF konektor typu:

F

Spotreba energie:

140 mA

Priemer antény Feedhorn:

4 cm

Šírka:

54 mm

Hĺbka:

130 mm

Výška:

101 mm

Hmotnosť:

138 g

Šírka balenia:

106 mm

Hĺbka balenia:

61 mm

Výška balenia:

138 mm

Hmotnosť vrátane balenia:

170 g

Prevádzkový rozsah teplôt (T-T):

-40 - 70 °C

TechniSat Universal - Satellitenantennen-Umwandler - Twin-LNB

TechniSat Twin LNB Universal-Twin-LNB čierny Universal-Twin-LNB 0000/8382 čierny Typ produktu Twin-LNB Výstupy 2 Typ pripojenia F-zásuvka Vstupná frekvencia Low-Band 10,7-11,7 GHz, High-Band 11,7-12,75 GHz Výstupná frekvencia Low-Band 950-1950 MHz, High-Band 1.

100-2150 MHz Zosilnenie 58 - 64 dB Upevnenie kanála 40 mm

Technisat Universal-Twin-LNB

• Výstupy: 2
• Typ konektora: F samica
• Príjem signálu: 40 mm
• zosilnenie: 58 ... 64 dB
• Impedancia: 75 ?
• Farba: čierna

Krátke informácie: TechniSat Universal - konvertor satelitnej antény - Twin LNB Group Antennas Výrobca TechniSat Výrobca Art. Číslo 0000/8382 Model Universal EAN/UPC 4019588083820 Popis produktu: TechniSat Universal - konvertor satelitnej antény Typ zariadenia Konvertor satelitnej antény Frekvenčný rozsah 950 - 1950 MHz, 1100 - 2150 MHz, 9,75 GHz, 10,6 GHz Typ konvertora Twin-LNB Podrobný popis Všeobecne Typ produktu Konvertor satelitnej antény Anténa Frekvenčný rozsah 950 - 1950 MHz, 1100 - 2150 MHz, 9,75 GHz, 10,6 GHz Impedancia 75 Ohm Typ konvertora Twin-LNB Typ konektora 2 x anténa - F-konektor
