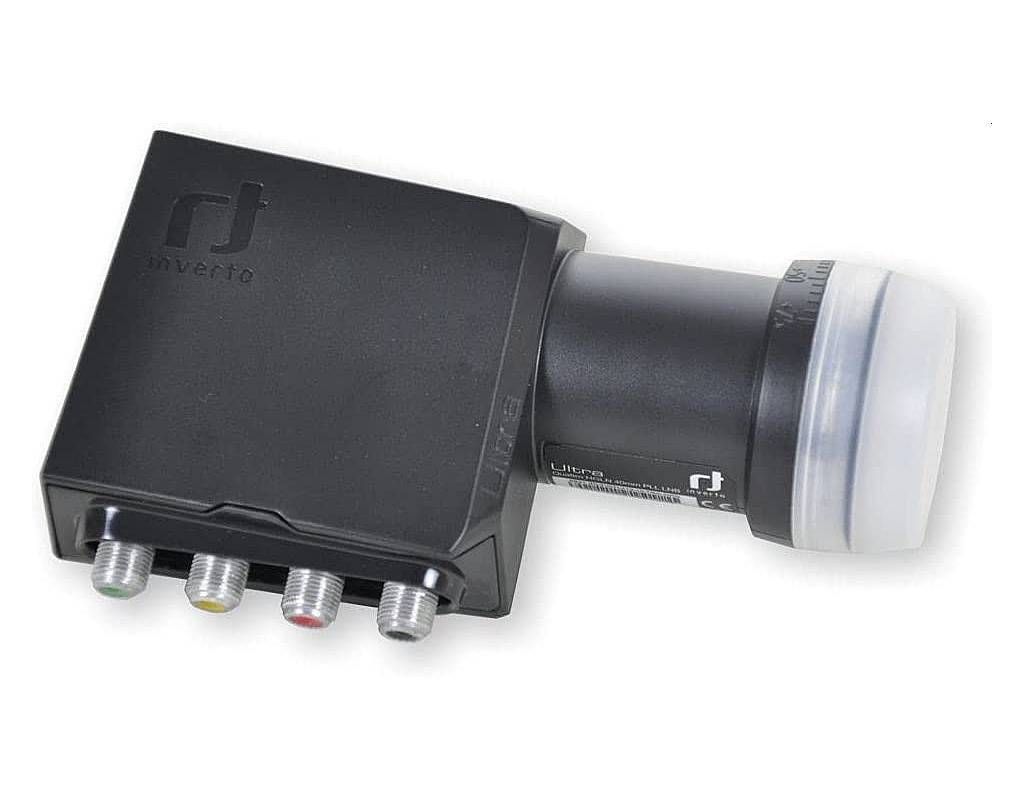

Inverto IDLT-QTL412-ULTRA-OPN, Quattro LNB, 10,7 - 11,7 GHz, 11,7 - 12,75 GHz, 9,75 GHz, 10,6 GHz, 1100 - 2150 MHz

Spoločnosť Inverto vyvinula tento vysoko výkonný ultra LNB špeciálne na uspokojenie potreby vynikajúceho príjmu pod satelitnými pätkami, malými rozmermi parabol alebo dlhými koaxiálnymi káblami. Vďaka vynikajúcim komponentom predného konca a novej konštrukcii feedhornu ponúka tento LNB vyšší konverzný zisk pri zachovaní nízkeho šumového čísla a najlepšieho výkonu fázového šumu.

Vlastnosti
- Nová konštrukcia feedhornu
- Vynikajúci výkon fázového šumu, kompatibilný s DVB-S2X s podporou Ultra HD TV (4K a 8K)
- Vynikajúca izolácia krížovej polarizácie
- Veľmi nízka úroveň šumu
- Vynikajúce šumové číslo s vysokým ziskom
- Vysoká odolnosť voči 4G
- Najvyššia spoľahlivosť

Kombinácia inovatívnej konštrukcie feedhornu, komponentov vyššej špecifikácie, vynikajúcej izolácie krížovej polarizácie a pokročilej konštrukcie filtrov umožňuje lepšie zvládnuť rušivé a iné šumové signály. Tento LNB ponúka skok v celkovom výkone príjmu v porovnaní so štandardnými LNB a umožňuje prijímať televízne vysielanie v ultravysokom rozlíšení 4K alebo dokonca 8K.

LNB umožňuje prijímať signál z jedného satelitu a distribuovať ho do viacerých koncových zariadení pomocou multiprepínača. Vďaka vysokokvalitnému LNB si tak môžete vychutnať jedinečnú kvalitu zvuku a obrazu. Tento jedinečný LNB, vyrobený podľa najprísnejších požiadaviek a najvyšších priemyselných štandardov, je ideálnym riešením pre náročné podmienky príjmu.

Technické informácie
- Vstupný frekvenčný rozsah nízkeho pásma: 10,7 GHz ~ 11,7 GHz
- Výstupný frekvenčný rozsah nízkeho pásma: 950 MHz ~ 1950 MHz
- Frekvencia oscilátora (LO) nízkeho pásma: 9.75 GHz
- Rozsah vstupnej frekvencie vysokého pásma: 11,7 GHz ~ 12,75 GHz
- Rozsah výstupnej frekvencie vysokého pásma: 1100 MHz ~ 2150 MHz
- Frekvencia oscilátora (LO) vysokého pásma: 10,6 GHz
- Šumové číslo: 0,2 dB typ. (max. 0,7 dB)
- Teplotný drift LO: ± 2,0 MHz max.
- Počiatočná presnosť LO: ± 1,0 dB typ. (max. 0,7 dB) - Počiatočná presnosť LO: ± 1,0 MHz max Počiatočná presnosť LO: ± 1,0 MHz max.
- Fázový šum LO @ 1 kHz: -70 dBc / Hz
- Fázový šum LO @ 10 kHz: -80 dBc / Hz
- Fázový šum LO @ 100 kHz: -90 dBc / Hz
- Fázový šum LO @ 1 MHz: -100 dBc / Hz
- Zisk: 60 dB ~ 70 dB
- Zvlnenie zisku (v pásme 26 MHz): max. 1 dB. (špička-špička)
- Kolísanie zisku (v celom pásme): max. 4 dB (špička-špička)
- Potlačenie obrazovej frekvencie: min. 50 dB
- intermodulačné produkty 3. rádu - ICP3: +10 dBm min.
- Bod kompresie 1 dB (@ výstup): 0 dBm min.
- Izolácia krížovej polarizácie: 22 dB min.
- Výstupné VSWR: 2,0: 1 max.
- Vnútropásmové rušenie: -65 dBm max.
- Odber prúdu: max. 230 mA (10 VDC ~ 20 VDC)
- Prevádzková teplota: -30 °C ~ +60 °C
- Výstupná impedancia: 75 O (typ F)
- Výstupný konektor: typ F (samica)
- Rozmery: 142 x 79 x 48 mm
- Hmotnosť: 177,4 g

Dodávka
1x Inverto Ultra IDLT-QTL412-ULTRA-OPN Quattro High-Gain PLL LNB

Inverto ultra - quattro NEW

Vysoko výkonné Ultra LNB spoločnosti Inverto
Konvertor bol špeciálne navrhnutý tak, aby riešil potrebu vynikajúceho príjmu, malých rozmerov parabol alebo dlhých koaxiálnych káblov
Vynikajúca izolácia krížovej polarizácie a pokročilá konštrukcia filtra umožňuje lepšie spracovanie rušivých a falošných signálov
Prináša náskok v celkovom výkone príjme v porovnaní so štandardnými LNB
umožňuje príjem signálov z jednej družice a ich distribúciu do multiprepínača, ktorý signál ďalej odovzdáva do tunerov v rozvode
Nedá sa použiť pre klasické inštalácie bez multiprepínača.

Je pripravený na televízne vysielanie v Ultra High Definition rozlíšení 4K alebo 8K
Táto jedinečná rada konvertorov je navrhnutá tak, aby spĺňala prísne špecifikácie, je vyrobená podľa najvyšších priemyselných štandardov a predstavuje tak ideálne riešenie pre inštalácie s náročnými príjmovými podmienkami
Vynikajúci výkon fázového šumu, kompatibilný s DVB-S2X podporujúce Ultra HD (4K a 8K) TV
Vynikajúca izolácia krížovej polarizácie
Veľmi nízke úrovne rušivých signálov

Vynikajúci šumové číslo s vysokým konverzným ziskom. Vysoká odolnosť proti 4G sieťam a maximálna spoľahlivosť.


Špecifikácie:
Frekvenčný rozsah nízkeho pásma:10,7 - 11,7 GHz

Lokálne oscilátor:9,75 GHz

Frekvenčný rozsah horného pásma:11,7 - 12,75 GHz

Lokálne oscilátor:10,6 GHz

Šumové číslo:0,2 dB

zisk:60 ~ 70 dB

Napájanie, spotreba:10-20V, max
100 mA

Pracovná teplota:-30 až +60 ° C

Výstupná impedancia:75 Ohm

Výstupný konektor:F konektor skrutkovací (samica)

váha:111,2 g

Farebné prevedenie:čierny

Model:

Quattro LNB

Vstupný nízkofrekvenčný rozsah:

10,7 - 11,7 GHz

Vstupný vysokofrekvenčný rozsah:

11,7 - 12,75 GHz

Nízkopásmová frekvencia:

9,75 GHz

Širokopásmová frekvencia lokálneho oscilátoru:

10,6 GHz

Výstupný vysokofrekvenčný rozsah:

1100 - 2150 MHz

Výstupný nízkofrekvenčný rozsah:

950 - 1950 MHz

Fázový šum (10 kHz) lokálneho oscilátora:

-80 dBc / Hz

Zisk konverzie:

60 - 70 dB

Šumové číslo:

0,2 dB

Voltage Standing Wave Ratio (VSWR):

2.0 : 1 max.

Výstupná impedancia:

75 ohm

Odmietnutie obrázku:

50 dBmW

Farba:

Čierna, Šedá

Zmena teploty (±):

2 MHz

Počiatočná presnosť (±):

1 MHz

Zisk zvlnenia (±):

1 dB

Izolácia kríženej polarizácie:

22 dB

Kompresný bod (1 dB):

0 dBmW

RF konektor typu:

F

Spotreba energie:

230 mA

Priemer antény Feedhorn:

4,9 cm

Šírka:

142 mm

Výška:

79 mm

Hmotnosť:

177 g

Množstvo:

1

Šírka balenia:

148 mm

Hĺbka balenia:

86 mm

Výška balenia:

57 mm

Hmotnosť vrátane balenia:

220 g

Prevádzkový rozsah teplôt (T-T):

-30 - 60 °C

Výrobkov na paletu:

1800 kusov

LNB Quattro

LNB Black Ultra Quattro je vybavený inovatívnym dizajnom napájacieho rohu, ktorý ponúka vynikajúci fázový šum. Je kompatibilný s normou DVB-S2X a podporuje Ultra HD TV (4K a 8K).

Tento LNB sa vyznačuje vynikajúcou izoláciou krížovej polarizácie a veľmi nízkou úrovňou rušenia. Okrem toho ponúka vynikajúce šumové číslo pri vysokom zosilnení a vysokú odolnosť voči 4G, čo vedie k najvyššej spoľahlivosti.

Vlastnosti produktu:

• Nová konštrukcia napájacieho rohu pre optimálny výkon
• Vynikajúci výkon fázového šumu
• Kompatibilný s DVB-S2X s podporou Ultra HD TV (4K a 8K)
• Vynikajúca izolácia krížovej polarizácie
• Veľmi nízke úrovne šumu
• Vynikajúce šumové číslo pri vysokom zisku
• Vysoká odolnosť voči 4G
• Najvyššia spoľahlivosť

• Nová konštrukcia napájacieho rohu pre optimálny výkon
• Vynikajúci výkon fázového šumu
• Kompatibilný s DVB-S2X s podporou Ultra HD TV (4K a 8K)
• Vynikajúca izolácia krížovej polarizácie
• Veľmi nízke úrovne šumu
• Vynikajúce šumové číslo pri vysokom zisku
• Vysoká odolnosť voči 4G
• Najvyššia spoľahlivosť
