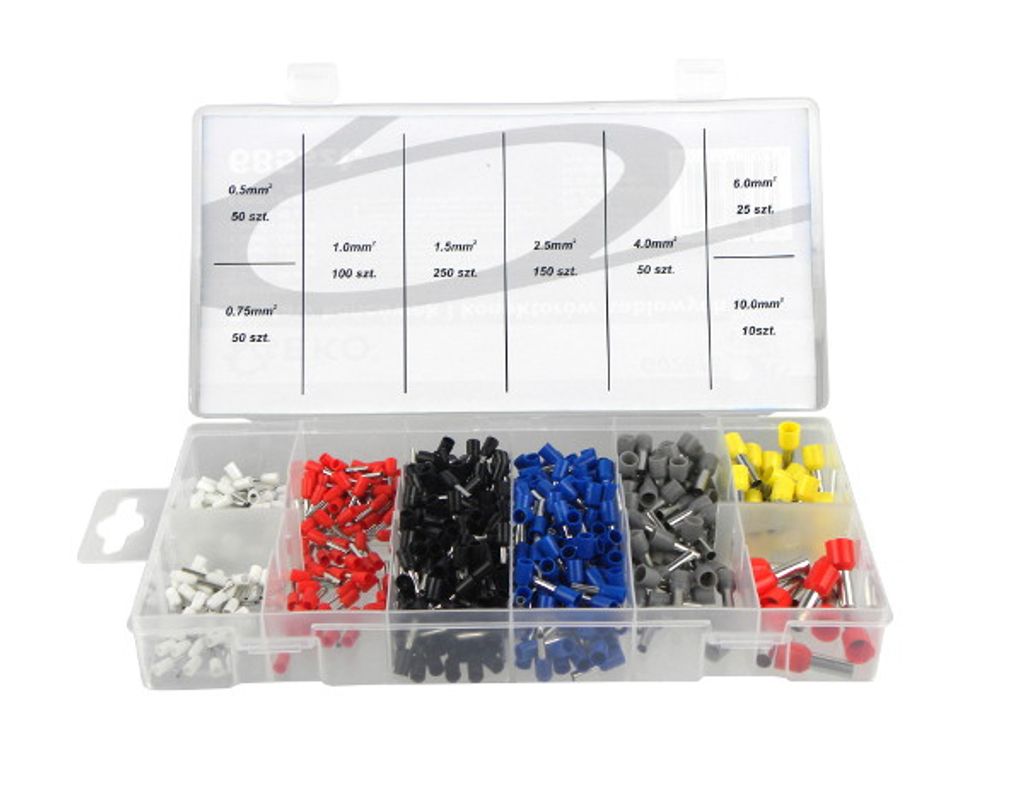

Sada káblových konektorov a koncoviek 685ks 04247

Sada lisovacích objímok a konektorov 685ks GEKO

Sada lisovacích izolovaných káblových vývodiek - 685 ks. Krimpovacie dutinky sa používajú na účinné ukončenie odizolovaných koncov káblových vodičov ( mäkké - CYSY ) na prepojenie káblov s elektrickými zariadeniami, inými káblami a pod.

Výhody používania lisovacích objímok:

• vysoká kvalita a bezpečnosť spojenia
• nahrádza zložité spájkovanie odizolovaných koncov káblov
• jednoduché a rýchle použitie

Postup použitia:

Odizolujte koniec kábla približne 12 mm. Nasaďte krimpovacie puzdro na odizolovaný koniec vodiča. Zovrite dutinu pomocou lisovacích klieští. Krimpovanie nie je potrebné, ak vkladáte vodič s dutinkou do skrutkovej svorky, pri dotiahnutí skrutky v svorke dôjde ku krimpovaniu a spoj bude dostatočne tesný. (Odporúčame zabezpečiť dutinku s vodičom stlačením montážnymi kliešťami).

Prečo a kde používať kompresné objímky:

Pre kvalitné a bezpečné spojenie pri použití káblov s mäkkým vodičom (CYSY) je potrebné odizolovanú časť konca vodiča zalisovať. Buď pocínovaním konca vodiča, alebo jednoducho nasadením lisovacej dutinky na odizolovaný koniec vodiča. Tento postup zabezpečí bezpečné ukončenie vodiča bez toho, aby sa zmenšil jeho priemer pri následnom zaskrutkovaní do elektrického vodiča. vodič sa môže pripojiť k svorkám bez toho, aby bol prestrihnutý. Nepoužitie krimpovacej koncovky ako ukončenia odizolovaného mäkkého konca vodiča môže mať za následok zlomenie vodiča a zmenšenie priemeru vodiča, ktorý je dôležitý pre prenos prúdu do spotrebiča, pri uťahovaní skrutkovacej svorky. Zúžené miesto vodiča je potom najslabším miestom a dochádza k zahrievaniu, čo môže viesť k vznieteniu v spoji alebo poškodeniu spotrebiča.

Vlastnosti výrobku

• osem rôznych veľkostí lisovacích objímok s izolovaným koncom
• farebné rozlíšenie veľkostí
• plastové puzdro s praktickými priehradkami
• Dĺžka neizolovanej časti sa líši v závislosti od prierezu vodiča a pohybuje sa v rozmedzí približne 8 - 11 mm.

Súprava obsahuje

• 50 lisovacích dutiniek 0,5 mm2
• 50 lisovacích objímok 0,75 mm2
• 100 lisovacích dutiniek 1,0 mm2
• 250 lisovacích rúrok 1,5 mm2
• 150 lisovacích trubičiek 2,5 mm2
• 50 lisovacích rúrok 4,0 mm2
• 25 ks lisovacích rúrok 6,0 mm2
• 10 lisovacích rúrok 10,0 mm2

685-dielna sada káblových konektorov a koncoviek.

Sada obsahuje:
0.5 mm2 – 50 ks
0.75 mm2 – 50 ks
1.0 mm2 – 100 ks
1.5 mm2 – 250 ks
2.5 mm2 – 150 ks
4.0 mm2 – 50 ks
6.0 mm2 – 25 ks
10.0 mm2 – 10 ks


Rozsah dodávky:

• 0,5mm2 - 50 ks
• 0.75mm2 - 50 ks
• 1.0mm2 - 100 ks
• 1,5mm2 - 250 ks
• 2,5mm2 - 150 ks
• 4.0mm2 - 50 ks
• 6.0mm2 - 25 ks
• 10.0mm2 - 10 ks

Sada káblových svoriek a konektorov, 685 ks, GEKO Sada medených svoriek a káblových konektorov - 685 ks. Káblové svorky sa používajú na spájanie káblov s elektrickými zariadeniami, inými káblami, povrchmi atď. Vlastnosti výrobku 8 rôznych veľkostí plastový kontajner s praktickými priehradkami Prvky sady 50 ks káblových svoriek 0,5 mm2 50 ks káblových svoriek 0,75 mm2 100 ks káblových svoriek 1,0 mm2 250 ks káblových svoriek 1,5 mm2 150 kusov káblových svoriek 2,5 mm2 50 kusov káblových svoriek 4,0 mm2 25 kusov káblových svoriek 6,0 mm2 10 kusov káblových svoriek 10,0 mm2 Kvalitné káblové svorky a konektory vo výhodnom balení 685 ks.

Kvalitné káblové svorky a konektory vo výhodnom balení 685 ks.
