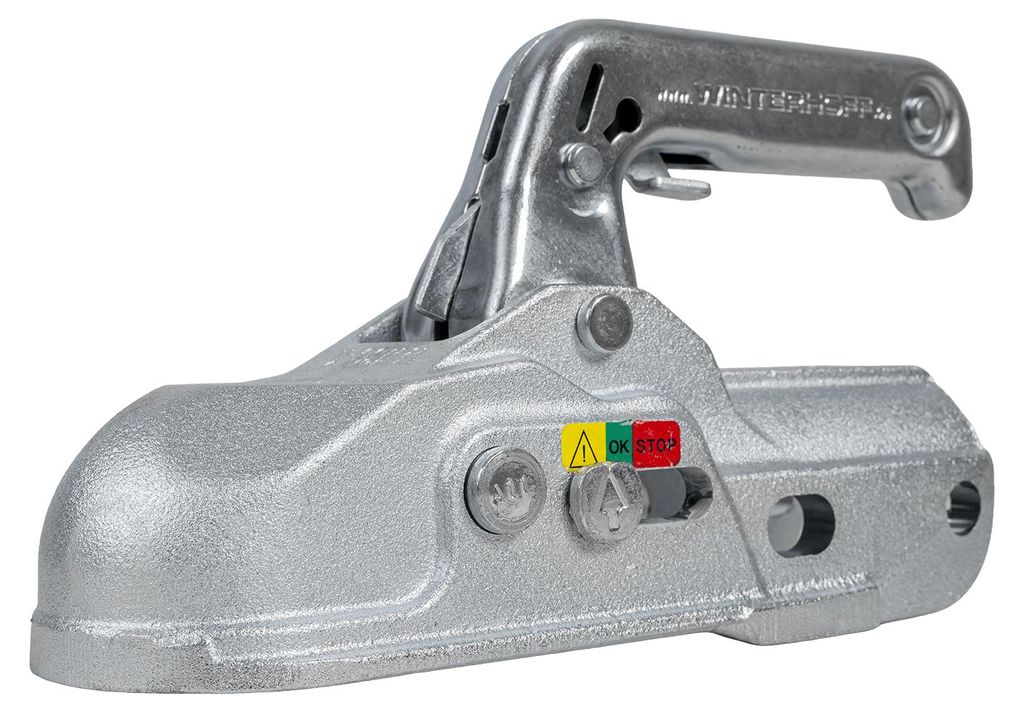

Guľové ťažné zariadenie WINTERHOFF WW 30-K+Z pre príves s hmotnosťou 3000 kg s rúrkovým ojom 35-51 mm, liatinové

Ťažná spojka WW 30-K+Z 3000 kg + súprava redukcií pr. 35/40/45/50 mm, vrt. 12,5 mm

Ťažná spojka WW 30-K+Z 3000 kg + súprava redukcií pr. 35/40/45/50 mm, vrt. 12,5 mm

Ťažná spojka WW-30 s príslušenstvom:

Parametre:

Ťažná guľová spojka je vhodná na použitie pri prívesoch s maximálnou celkovou hmotnosťou neprevyšujúcou 3 000 kg. Maximálne povolené zvislé zaťaženie ťažného zariadenia je 150 kg.

Montáž:

Spojovacie zariadenie je určené pre priamu montáž na ťažné rúrky s priemerom 50 mm. S využitím priložených vymedzovacích podložiek je možné ju osadiť aj na ťažné rúrky menších rozmerov:

• • priemer 46 mm (s použitím podložky hrúbky 2 mm)
  • priemer 45 mm (s použitím podložky hrúbky 2,5 mm)
  • priemer 40 mm (s použitím podložky hrúbky 5 mm)
• priemer 35 mm (s použitím podložiek hrúbky 5 mm + 2,5 mm)

Ťažnú spojku je možné namontovať pomocou skrutiek umiestnených krížom, alebo pozdĺžne. V prípade mnontáže skrutiek krížom je rozstup dier 40 mm, pre montáž pozdĺžne ("vedľa seba") je rozstup 50 - 54 mm. V prípade montáže pozdĺž použite pribalenú skrutku M12x90 s podložkami na oboch stranách a samoistnou maticou v prednej časti ťažnej spojky a skrutku M12x80 so samoistnou maticou v zadnej časti. V prípade montáže pomocou skrutiek krížom použite na vodorovné uchytenie pribalenú skrutku M12x90 s podložkami na oboch stranách a samoistnou maticou a na zvislé uchytenie priloženú skrutku M12x80 so sedlovou položkou * a samoistnou maticou. Priložené samoistné matice je možné použiť iba raz. Pri opakovanej montáži ťažnej spojky je potrebné ich vymeniť za nové.

Obsah balenia:

• • 1x Ťažná spojka WW-30
  • 4x vymedzovacia podložka
  • 1x skrutka M12x90
  • 1x skrutka M12x80
  • 2x jednorazová samoistiaca matica M12
  • 2x podložka pod maticu M12
  • 1x pomocný čap na uchytenie tlmiča 12x34 mm
• 1x pomocný čap na uchytenie tlmiča 12x49 mm

* sedlová podložka M12 nie je súčasťou balenia. Pri použití ťažnej spojky s uchytením pomocou skrutiek krížom je spravidla prítomná na zvislej skrutke. V našom e-shope je možné ju samostatne pod číslom 150028

Spojka s nosnosťou 3000 kg, vhodná na použitie s brzdou. Spojka má pripojenie približne 35/40/45/46/50/51 a hodí sa pre všetky modely.

• Hmotnosť (kg): 3000
• Pripojenie: kruhové 35/45/46/50/51
• Spojka All-Fit

Ø oje: 35-40-45-46-50-51 mm
Ø gule: 50 mm
Prípustná celková hmotnosť: 3000 kg
Zaťaženie oje: 150 kg
Hodnota D/Dc: 27 kN
Materiál: Kujná liatina
