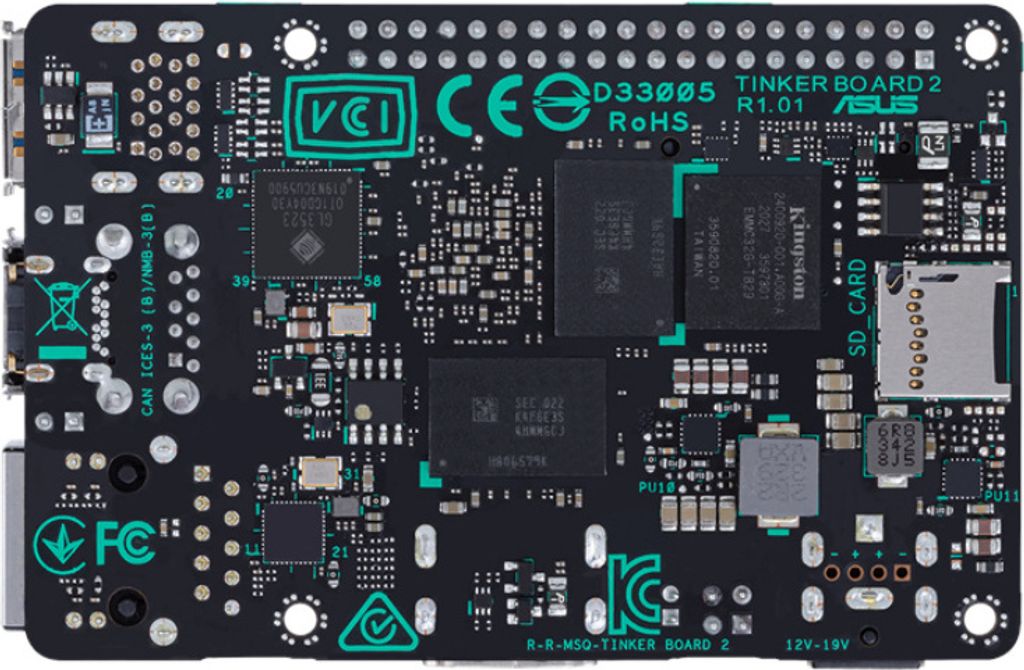

ASUS Tinker Board 2 - Jednodoskový počítač - Rockchip RK3399

Jednodoskový počítač (SBC) založený na technológii Arm využívajúci 64-bitový procesor Arm big.LITTLE™ ponúka vyšší výpočtový výkon pri nízkej spotrebe energie.

Vyšší výkon procesora
. Tinker Board 2 je vybavený 6-jadrovým systémom Arm® System on a Chip (SoC) s novou 64-bitovou architektúrou Armv8 - Rockchip RK3399 - a v porovnaní s inými populárnymi doskami SBC ponúka výrazne vyšší výkon. Je tiež vybavená technológiou Arm big.LITTLE, heterogénnou procesorovou architektúrou, ktorá kombinuje dva veľmi odlišné procesory v jednom SoC. Softvér big.LITTLE automatizuje prideľovanie úloh a zabezpečuje, aby bolo každému procesu pridelené správne jadro procesora. Výsledkom je, že Tinker Board 2 je takmer dvakrát výkonnejší ako pôvodný Tinker Board a výrazne rýchlejší ako mnohé konkurenčné SBC.

Vylepšený výkon GPU
GPU dodávaný s Tinker Board 2 je Mali-T860, viacjadrový GPU, najvýkonnejší model založený na architektúre Arm Midgard. Mali-T860 je navrhnutý špeciálne pre komplexné grafické aplikácie a ponúka plnú podporu OpenGL ES 3.0/3.1, OpenVG 1.1, OpenCL a ďalších rámcov pre 2D/3D grafické aplikácie novej generácie aj staršie. V porovnaní s pôvodnou doskou Tinker Board zrýchľuje grafický procesor Mali-T860 dosky Tinker Board 2 grafický výkon až o 28 %.

Podpora dvoch displejov
Doska Tinker Board 2 podporuje dva displeje s rozlíšením až 4K UHD a je tak vybavená na presvedčivý vizuálny výstup. Integruje tiež tri bežné rozhrania displeja vrátane HDMI, DisplayPort cez USB-C a DSI pre maximálnu flexibilitu.

WLAN a Bluetooth
Wi-Fi novej generácie 802.11ac s 2x2 dvojpásmovými anténami (2,4/5 GHz) poskytuje až 10-krát vyššiu prenosovú rýchlosť ako predchádzajúce štandardy Wi-Fi. Tinker Board 2S je tiež vybavený najnovšou technológiou Bluetooth 5.0, ktorá poskytuje až 2-násobnú prenosovú rýchlosť a až 4-násobný dosah. Integrované rozhranie Bluetooth umožňuje aj pohodlné a bezdrôtové pripojenie k širokému spektru zariadení, ako sú reproduktory, slúchadlá a herné ovládače.

Komplexné možnosti pripojenia
Tinker Board 2 je vybavený tromi portami USB 3.2 Gen 1 Type-A a jedným portom USB 3.2 Gen 1 Type-C (USB-C), ktoré poskytujú až 10-krát vyššiu rýchlosť prenosu dát ako USB 2.0 - a pohodlie pripojenia ľubovoľným smerom. Porty USB 3.2 typu A na doske Tinker Board 2 dodávajú energiu až 0,9 A, zatiaľ čo port USB-C dodáva energiu až 1,5 A, čo umožňuje výrazne rýchlejšie nabíjanie ako staršie porty USB 2.0. USB 3.2 Gen 1 Type-C podporuje funkciu OTG a DisplayPort Alt Mode pre režim DP Alt Mode na pripojenie externého displeja.

Rozšíriteľnosť pre vstavané riešenia

1.Hlavička batérie RTC
Umožňuje funkcie hodín reálneho času (RTC) pre plánovanie zapnutia a vypnutia, časovače a ďalšie súvisiace funkcie. Umožňuje tiež, aby systémové hodiny udržiavali čas, keď je napájanie striedavým prúdom prerušené alebo z iných dôvodov nedostupné

2.Slot na kartu SD (vzadu)
- Jednoduché zatlačenie
- Konštrukcia bez pružiny zabraňuje náhodnému vysunutiu a poskytuje vyššiu spoľahlivosť

3.Konektor ventilátora
Integrovaný 2-pinový header pre jednoduchú rozšíriteľnosť pre rozšírené požiadavky na chladenie

Komplexná ochrana

1.Ochrana proti poškodeniu skratom
Integrovaný napájací integrovaný obvod a polyswitch zabraňujú poškodeniu nadprúdom a skratom, a tým chránia životnosť dosky Tinker Board 2S a pripojených zariadení

2.Ochrana proti elektrostatickému výboju
Zariadenia na ochranu proti elektrostatickému výboju ASUS predlžujú životnosť komponentov a zároveň zabraňujú poškodeniu spôsobenému elektrostatickým výbojom. Poskytujú ochranu pri výbojoch do +/- 15 kV vo vzduchu a +/- 8 kV pri kontaktných výbojoch

3.Ochrana proti prepätiu Prvotriedna ochrana obvodov pre napájanie
Exkluzívna konštrukcia obvodov so zabudovanými regulátormi napätia chráni Tinker Board 2S pred poškodením spôsobeným neočakávane vysokým napätím z nestabilných alebo nekvalitných napájacích zdrojov.

Nástroj na jednoduché nastavenie
Tinker Board 2S obsahuje flexibilný nástroj na nastavenie, ktorý vám umožní upraviť každý aspekt vášho systému a prispôsobiť nastavenia napájania tak, aby dokonale vyhovovali vášmu spôsobu práce. Počiatočná konfigurácia sa vykonáva len v troch jednoduchých krokoch:

- Krok 1: Vyberte režim radiča CPU.
- Krok 2: Nastavte maximálne a minimálne frekvencie pre CPU a GPU.
- Krok 3: Pomocou panela monitora overte, či operačný systém dodržiava nastavenia nakonfigurované v krokoch 1 a 2.

Softvér na správu IT

ASUS IoT Cloud Console
AICC je jednotná platforma na správu a analýzu veľkých objemov dát zozbieraných zo zariadení IoT s rôznymi operačnými systémami.

- Rýchle riešenie problémov
- Vzdialený reštart alebo aktualizácie
- Dashboard a analytika

ASUS Industrial Android FOTA

Tinker Board 2S podporuje zavádzanie firmvéru over-the-air (FOTA), čo umožňuje vzdialenú aktualizáciu vstavaných systémov navrhnutých s touto doskou na najnovší firmvér, operačný systém a ovládače Android.

- Globálna sieť na poskytovanie obsahu
- Jednoduché nasadenie a údržba
- Správa o priebehu FOTA.



Procesor
Taktovacia frekvencia procesora: 1,5 MHz
Procesor : RK3399
Výrobca procesora : Rockchip
64-bitové výpočty : Áno
Počet jadier procesora : 6
Zvýšená frekvencia procesora : 2 GHz

Typ pamäte
Typ internej pamäte : LPDDR4-SDRAM
Kompatibilné pamäťové karty : MicroSD (TransFlash)
Maximálna pamäť RAM : 2 GB
Pamäťové kanály : Dvojkanálové

Pripojenia a rozhrania
Štandardy WLAN : 802 11a, 802 11b, 802 11g, Wi-Fi 4 (802 11n), Wi-Fi 5 (802 11ac)
Verzia Bluetooth : 5 0
Zabudovaný ethernetový port : Áno
Bluetooth : Áno
Výstup S/PDIF : Áno
WLAN : Áno
Počet portov HDMI : 1
Počet portov USB 3.2 Gen 1 (3.1 Gen 1) : 4
Typ rozhrania Ethernet : Gigabitový Ethernet
Verzia USB : 3 2 Gen 1 (3 1 Gen 1)
Typ zvukového pripojenia : I2S
Počet portov USB : 4
UART : Áno
Integrovaná sieť LAN : Áno
Rozhranie I2C : Áno
Rozhranie GPIO : Áno
Rozhranie I2S : Áno
Rozhranie SPI : Áno
Rozhranie PCM : Áno

Napájanie
Vstupné jednosmerné napätie : 12 - 19 V

Hmotnosť a rozmery
Výška : 85 mm
Šírka : 56 mm

Prevádzkové podmienky
Rozsah skladovacích teplôt : -40 - 85 °C
Prevádzková teplota : 0 - 60 °C


Hlavné vlastnosti \r\n \r\n Procesor \r\n Taktovacia frekvencia procesora 1,5 MHz \r\\n Výrobca procesora Rockchip \r\n Procesor RK3399 \r\n Počet jadier procesora 6 \r\n 64-bitové výpočty Áno \r\n Frekvencia procesora 2 GHz \r\n \r\n Pamäť \r\n Pamäť RAM maximálne 2 GB \r\n Typ internej pamäte LPDDR4-SDRAM \r\n Pamäťové kanály Dvojkanálové \r\n Kompatibilné pamäťové karty MicroSD (TransFlash) \r\n \r\n Pripojenia a rozhrania \r\n WLAN Áno \r\n Zabudovaný ethernetový port Áno \r\n USB verzia 3.2 Gen 1 (3.1 Gen 1) \r\n Počet portov USB 4 \r\n Štandardy WLAN 802.11a,802.11b,802.11g,Wi-Fi 4 (802.11n),Wi-Fi 5 (802.11ac) \r\n Typ ethernetového rozhrania Gigabit Ethernet \r\n Počet portov USB 3.2 Gen 1 (3.1 Gen 1) 4 \r\n Typ zvukového pripojenia I2S \r\n Bluetooth Áno \r\n Bluetooth verzia 5.0 \r\n S/PDIF výstup Áno \r\n Počet HDMI portov 1 \r\n UART Áno \r\n Rozhranie GPIO Áno \r\n Rozhranie I2C Áno \r\n Integrovaná LAN Áno \r\n Rozhranie SPI Áno \r\n Rozhranie I2S Áno \r\n Rozhranie PCM ÁnoRozhranie Áno \r\n Rozhranie PCM Áno \r\n \r\n Prevádzkové podmienky \r\n Prevádzková teplota 0 - 60 °C \r\n Teplotný rozsah pri skladovaní 40 - 85 °C \r\n \r\n Napájanie \r\n Vstupné napätie DC 12 - 19 V \r\n \r\n Hmotnosť a rozmery \r\n Výška 85 mm \r\n Šírka 56 mm \r\n
