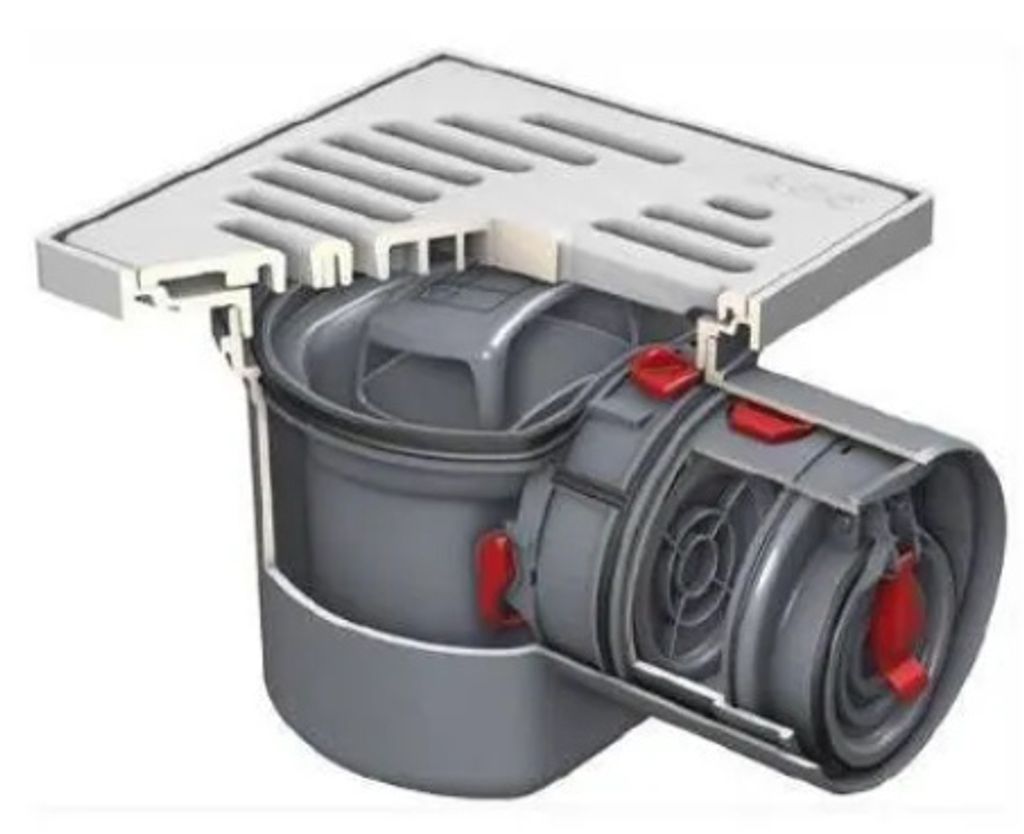

ACO 2130.00.77 Pivničný odtok Junior typ 5 DN100/197 x197/1,5 stupňa/1,4 l/s rošt ABS/K3/WS60/PK A

ACO drain Junior DN100.

Odtok Junior sa používa na sivú vodu (bez fekálií). Protipovodňový systém chráni miestnosť pred zaplavením. Odtok má vyberateľný kôš na sedimenty so zápachovou zábranou. Je vybavená dvoma klapkami, z ktorých jedna je ovládaná ručne.

Technické údaje:

• Priemer: DN100
• Šírka: 197 mm
• Dĺžka: 197 mm
• Hmotnosť: 1,2 kg
• Materiál: plast
• Trieda zaťaženia K3 - s prípustným zaťažením do 2 kN, vzťahuje sa na plochy, po ktorých sa nejazdí (napr. toalety, bazény, terasy, balkóny, pivnice)
• Odvodňovací sklon: 1,5°
• Prietok 1,4 l/s

• Ideálny na rekonštrukciu vďaka kompaktným rozmerom výrobku

• Výkyvný nadstavec roštu na optimálne umiestnenie pre okolitú podlahu

• výškové rozšírenie je možné nastaviť na hlbšie umiestnenie

• Odnímateľný kôš s usadzovacou nádržou a spätným ventilom - nie je potrebné žiadne náradie

Informácie o výrobku:

• Plastový

• Pre znečistenú vodu (bez fekálií)

• S odnímateľným košom a kalovým sifónom (sifónom)

• Výška vodného stĺpca v sifóne: 60 mm

• Spätný ventil s 2 spätnými klapkami

• Jeden ručne ovládaný ventil

• Otočný nadstavec roštu

• Rozmery: 197 x 197 mm

• Trieda zaťaženia: K3

• Odvodnenie

• Menovitý priemer|: 100

• Sklon odtoku: 1,5°

• Prietok: 1,4 l/s

Pivničný odtok ACO Junior DN 100 z PP testovaný podľa DIN EN 1253-1 s odnímateľným kalovým vedrom a zápachovou uzávierkou. Kalové vedro a zápachová uzávierka s otočnou hornou časťou z ABS s rozmermi rámu 197 x 197 mm a roštom z ABS triedy K3 Trieda výrobku A (voliteľné príslušenstvo: plastový nadstavec: 2040.00.06 bočný prívod DN 50: 2410.00.04) Výtok cez rošt 1,4 l/s Výška sifónu 60 mm Sklon výtoku 1,5° so spätnou klapkou, typ 5, pozostávajúcou z 2 spätných klapiek a 1 ručne uzamykateľného núdzového uzáveru, testované podľa DIN EN 13564. hmotnosť 1,2 kg
