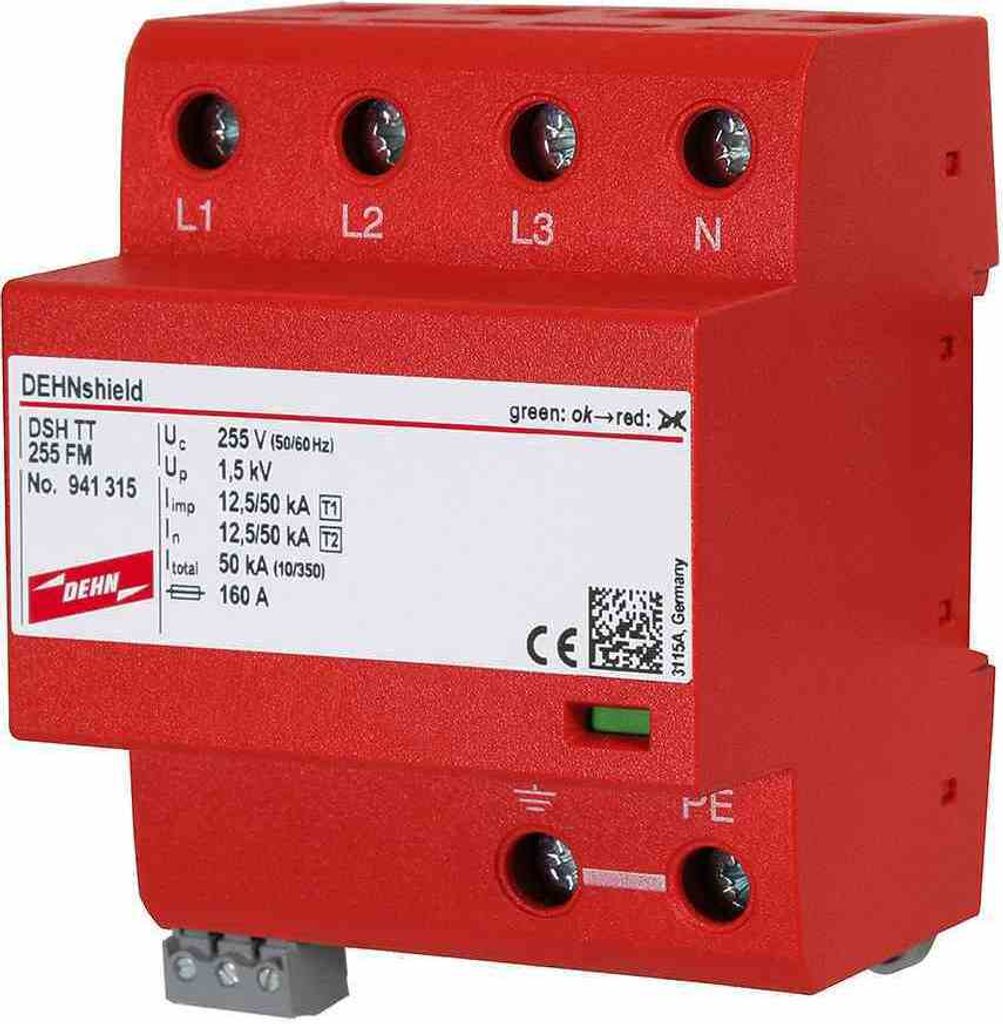

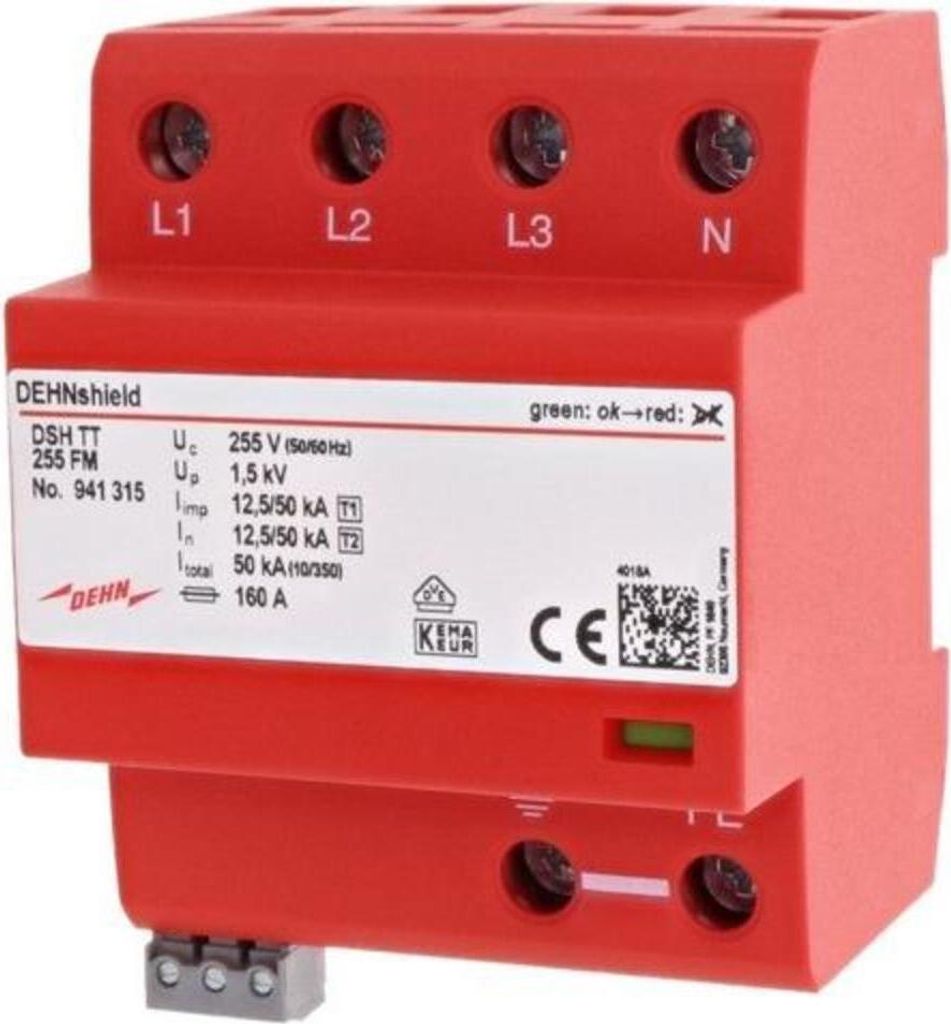

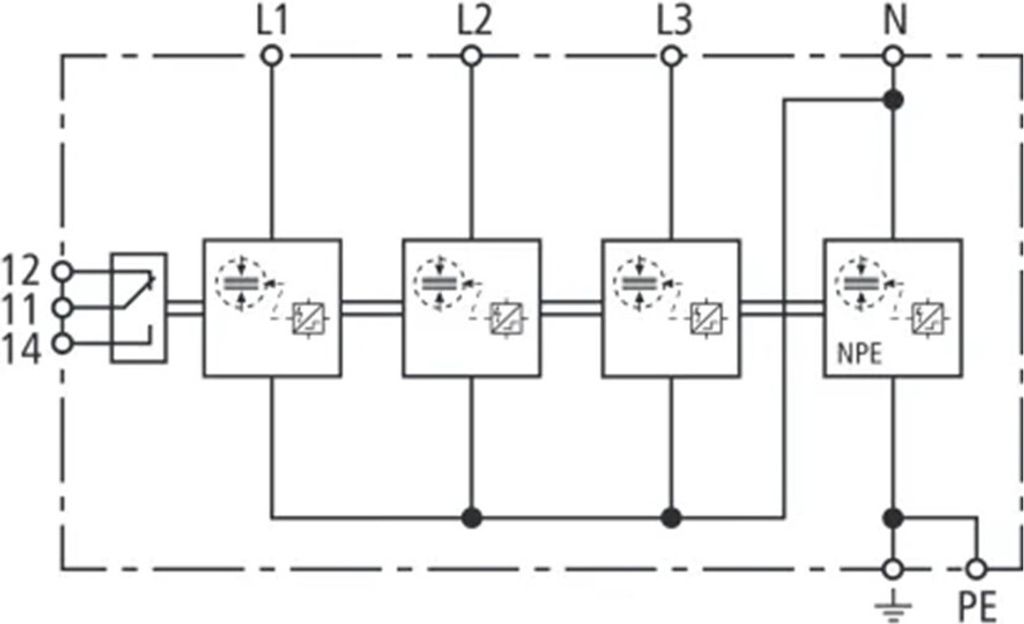

Dehn 941315 DSH TT 255 FM Kombinovaný vodič DEHNshield typ 1+2 f.3ph TT-, TN-S-System (941315)

Viacpólový, aplikačne optimalizovaný kombinovaný zvodič DEHNshield, typ 1 + typ 2 na báze iskrišťa v súlade s normou EN 61643-11 Priestorovo úsporná technológia iskrišťa len s 1 HP / pól umožňuje kompaktný dizajn. Na ochranu obytných budov a na použitie v špeciálnych aplikáciách. Umožňuje ochranu koncových zariadení. Na ochranu pred prepätím aj v prípade priameho úderu blesku. Môže sa používať v súlade s koncepciou zóny ochrany pred bleskom na rozhraniach 0A-2.

Vlastnosti výrobku:

• Kombinovaný zvodič typu 1 + typu 2 na báze iskrišťa pripravený na pripojenie, optimalizovaný na použitie
• Priestorovo úsporná technológia iskriska s iba 1 HP/pól umožňuje kompaktný dizajn
• Spĺňa minimálne požiadavky na vybíjaciu schopnosť bleskového prúdu v súlade s VDE 0100-534
• Umožňuje kompaktné vyrovnanie potenciálu blesku vrátane ochrany koncových zariadení
• Výbojová kapacita do 50 kA (10/350 µs)
• Indikácia funkcie/poruchy prostredníctvom zeleného/červeného označenia v priezore
• Vysoká hasiaca schopnosť následného prúdu (Ifi= 25 kAeff)

Technické údaje:

• SPD podľa EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 / Trieda I + Trieda II
• Energeticky koordinovaný ochranný účinok na koncové zariadenie (? 5 m): Typ 1 + Typ 2 + Typ 3
• Menovité napätie AC (UN): 230 / 400 V (50 / 60 Hz)
• Maximálne trvalé striedavé napätie (UC): 255 V (50 / 60 Hz)
• Bleskový impulzný prúd (10/350 µs) [L1+L2+L3+N-PE] (spolu): 50 kA
• Špecifická energia [L1+L2+L3+N-PE] (W/R): 625,00 kJ/Ohm
• Impulzný prúd blesku (10/350 µs) [L-N]/[N-PE] (Iimp): 12,5 / 50 kA
• Špecifická energia [L-N]/[N-PE] (W/R): 39,06 / 625,00 kJ/Ohm
• Menovitý zvodový impulzný prúd (8/20 µs) [L-N]/[N-PE] (In): Iimp: 12,5 / 50 kA
• Úroveň ochrany [L-N]/[N-PE] (UP): ? 1,5 / ? 1,5 kV
• Zvyškový hasiaci prúd [L-N]/[N-PE] (Ifi): 25 kAeff / 100 Aeff
• Obmedzenie následného prúdu / selektivita: Nevypnutie 35 A gG poistky do 25 kAeff (perspektívne)
• Čas odozvy (tA): ? 100 ns
• Max. nadprúdová ochrana na strane siete: 160 A gG
• Napätie TOV [L-N] (UT) ? Charakteristika: 440 V / 120 min ? Pevnosť
• Napätie TOV [N-PE] (UT) ? Charakteristika: 1200 V / 200 ms ? Sila
• Rozsah pracovných teplôt (TU): -40 °C ... +80 °C
• Indikátor funkcie / poruchy: zelený / červený
• Počet portov: 1
• Prierez prípojky (L1, L2, L3, N, PE, 9) (min.): 1,5 mm2 plný / jemne spletený
• Prierez prípojky (L1, L2, L3, N, PE, 9) (max.): 35 mm2 spletené / 25 mm2 jemne spletené
• Montáž na: 35 mm lištu s horným klobúkom podľa EN 60715
• Materiál puzdra: termoplast, farba červená, UL 94 V-0
• Miesto inštalácie: Interiér
• Trieda ochrany: IP 20

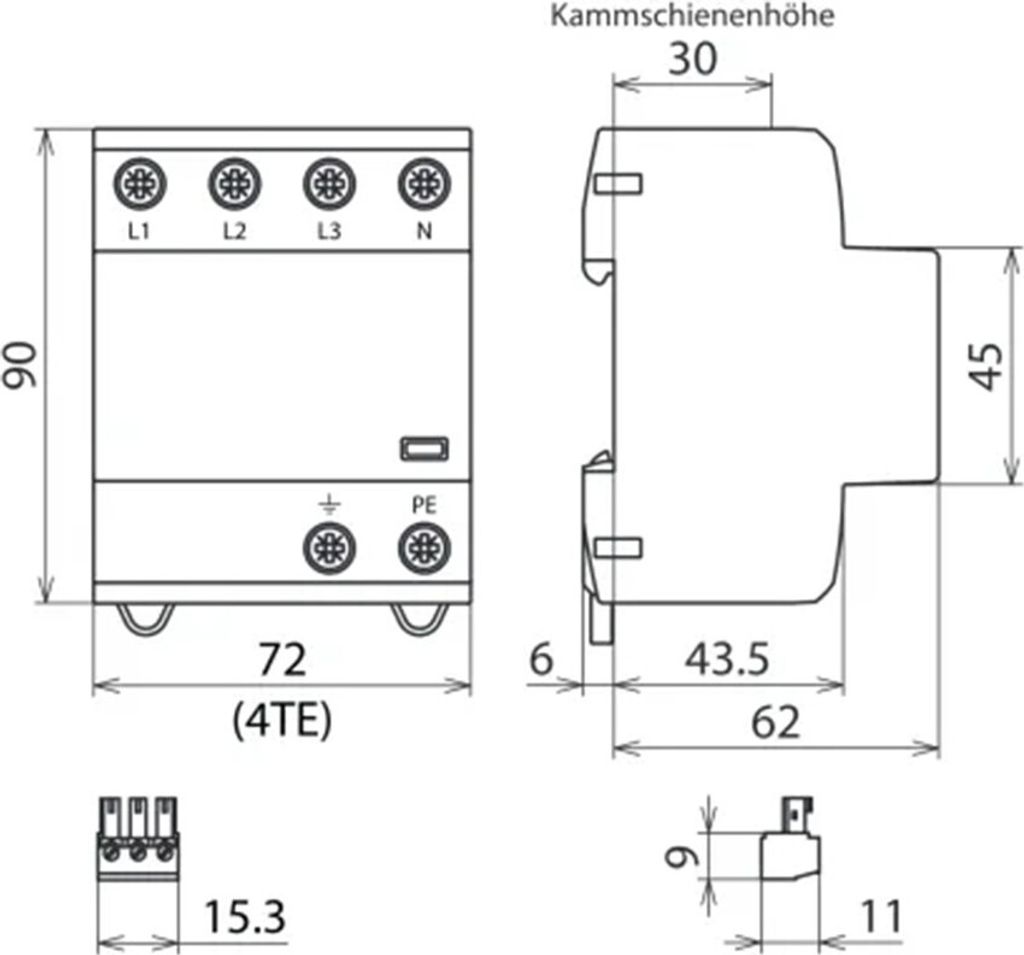

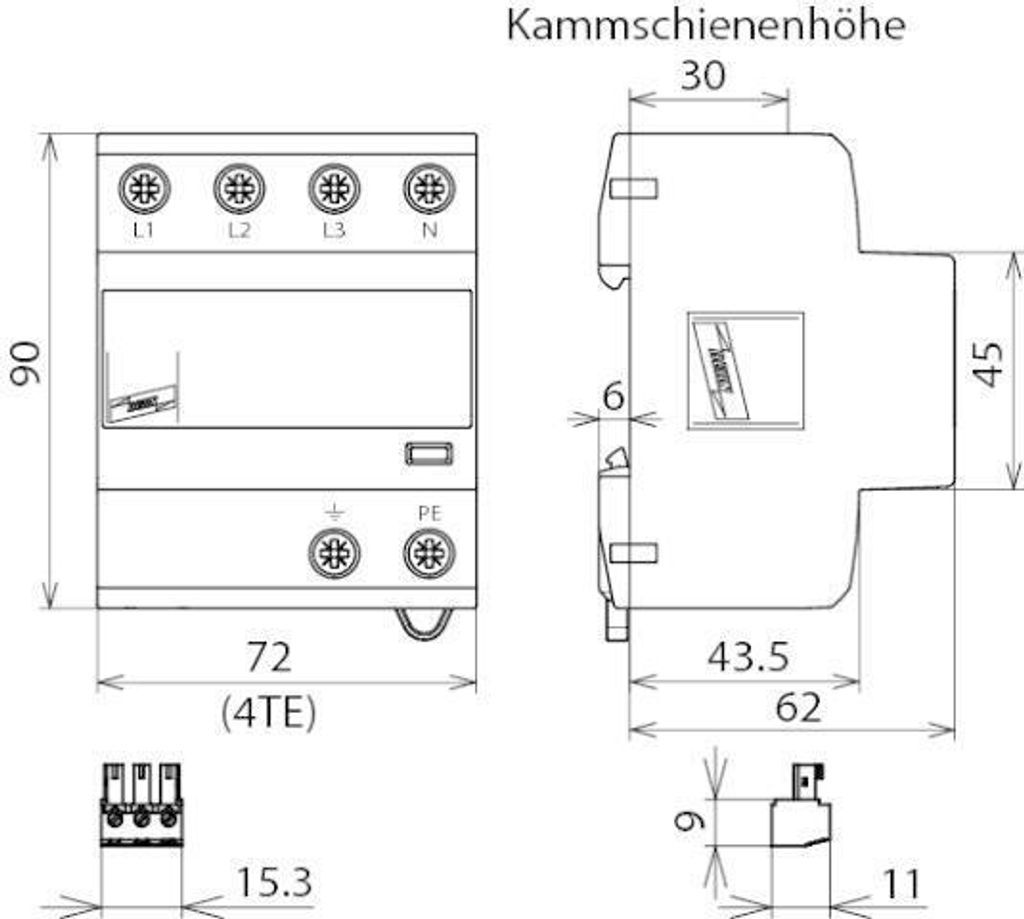

• Inštalačné rozmery: 4 TE, DIN 43880
• Schválenia: Varianty: 1: KEMA
• FM kontakty / typ kontaktu: prepínací kontakt
• Spínací výkon AC: 250 V / 0,5 A
• Spínacia kapacita DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
• Prierez pripojenia pre svorky FM: max. 1,5 mm2 plný / jemne splietaný
• Úroveň ochrany [L-PE] (UP): 2,0 kV
• Hmotnosť: 448 g

DEHN Kombinovaný zvodič DSH TT 255 FMVýrobca: DEHNOznačenie: Kombinovaný zvodič pre 3-p.









TN-STyp: DSH TT 255 FMForma siete DC:nieForma siete IT:nieForma siete TN:nieForma siete TN-C:nieForma siete TN-C-S:nieForma siete TN-S:ánoForma siete TT:ánoForma siete iné:niePočet pólov:







maximálne trvalé striedavé napätie:255 VMenovité striedavé napätie:230 VOchranná úroveň L-N:1,5 kVOchranná úroveň N-PE:1,5 kVHasiaca schopnosť následného prúdu:25 kAŠpecifická energia (W/R):625 kJ/OhmMax.
Nadprúdové ochranné zariadenie Stub elektroinštalácie (poistka): 160 AMax.


Nadprúdové ochranné zariadenie V zapojenie (poistka): 100 ATyp montáže: DIN lišta TH35Veľkosť rámu: 4 HPMax.
Prierez vodiča napevno (plný/ viacžilový): 35 mm²Max.





Prierez vodiča ohybný (jemne splietaný):25 mm²Diaľková signalizácia:ánoSignalizácia na zariadení:optickáTrieda skúšania:Typ 1 a 2Integrovaná záložná poistka:nieEnergeticky koordinovaný ochranný účinok na koncové zariadenie:ánoTechnológia prepínania napätia iskriska:





ánoNadprúdovo chránená napäťová odbočka:nieStupeň ochrany (IP):IP20 Kombinovaný zvodič DEHN DSH TT 255 FM: Ďalšie informácie Viacpólový, aplikačne optimalizovaný kombinovaný zvodič DEHNshield, typ 1 + typ 2 podľa EN 61643-11 na báze iskrišťa. Priestorovo úsporná technológia iskriska s iba 1 HP / pól umožňuje kompaktný dizajn. Na ochranu obytných budov a na použitie v špeciálnych aplikáciách. Umožňuje ochranu koncových zariadení. Na ochranu pred prepätím aj v prípade priameho úderu blesku.

Môže sa používať v súlade s koncepciou zóny ochrany pred bleskom pri rozhraniach 0 A 2. Dodáva sa štandardne: DEHN kombinovaný zvodič pre 3-p. systémy TN-S DSH TT 255 FM, balenie: 1 ks, EAN: 4013364275324

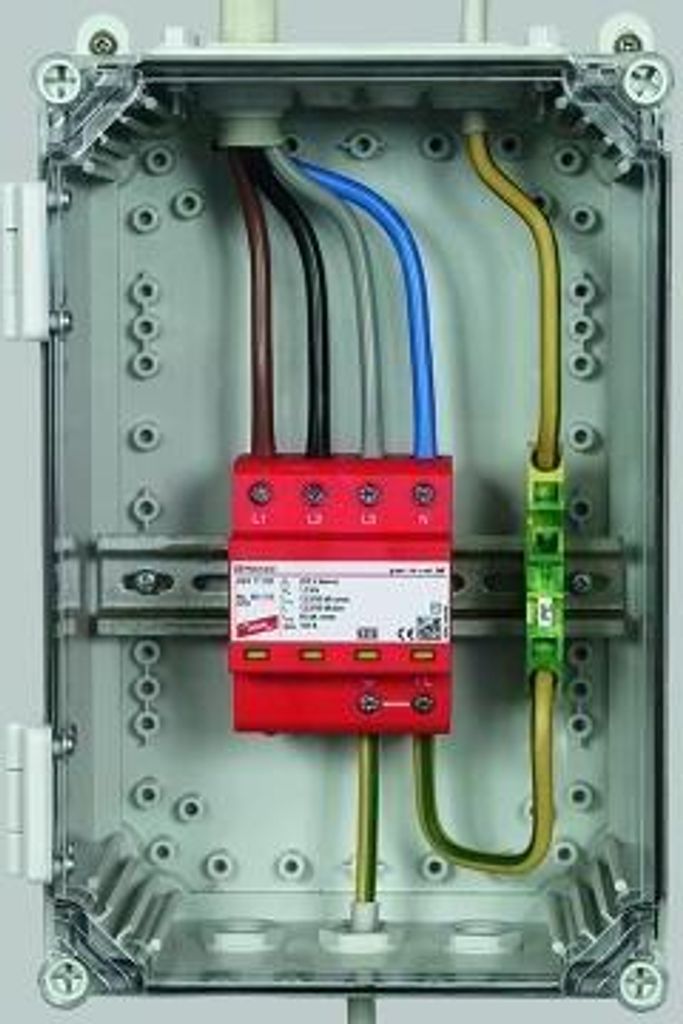

Kombinovaný zvodič DEHN SE DEHNshield je prepäťové ochranné zariadenie určené pre 3+1-fázové systémy TT a TN-S. Kombinuje funkcie zvodičov typu 1 a typu 2, chráni pred bleskovými impulznými prúdmi do 50 kA a ponúka ochrannú úroveň 1,5 kV. Podporuje diaľkovú signalizáciu a možno ho namontovať na hornú klobúkovú lištu TH35. Toto zariadenie je ideálne na ochranu elektrických inštalácií v budovách pred poškodením prepätím.

Vlastnosti

- Bez integrovanej záložnej poistky
- Sieťová forma TN-S, sieťová forma TT
- Diaľková signalizácia

Rozsah dodávky

1 kus kombinovaného zvodiča

Technické údaje

Veľkosť: 4 TE
Bleskový impulzný prúd: 50 kA
Diaľková signalizácia: áno
najvyššie trvalé napätie: 255 V
Hasiaca schopnosť zvyškového prúdu: 25 kA
Úroveň ochrany: 1,5 kV
Trieda ochrany: IP20
Typ montáže: horná lišta TH35
Počet pólov: 4
Špecifická energia: 625
Menovité napätie: 230 V
Testovacia trieda: 1, 2

---

Číslo položky: DEH941315

EAN: 4013364275324

Viacpólové, aplikačne optimalizované kombinované zvodiče DEHNshield, typ 1 + typ 2 podľa EN 61643-11 na báze iskrišťa. Priestorovo úsporná technológia iskriska s iba 1 HP / pól umožňuje kompaktný dizajn. Na ochranu obytných budov a na použitie v špeciálnych aplikáciách. Umožňuje ochranu koncových zariadení. Na ochranu pred prepätím aj v prípade priameho úderu blesku. Môže sa používať v súlade s koncepciou zóny ochrany pred bleskom pri rozhraniach 0A¿ 2.
