MikroTik KNOT IoT Gateway LoRa, CAT-M/NB, Bluetooth, GPS, 2x LAN, 1x SIM, microUSB, 2.4 GHz b/g/n, L4

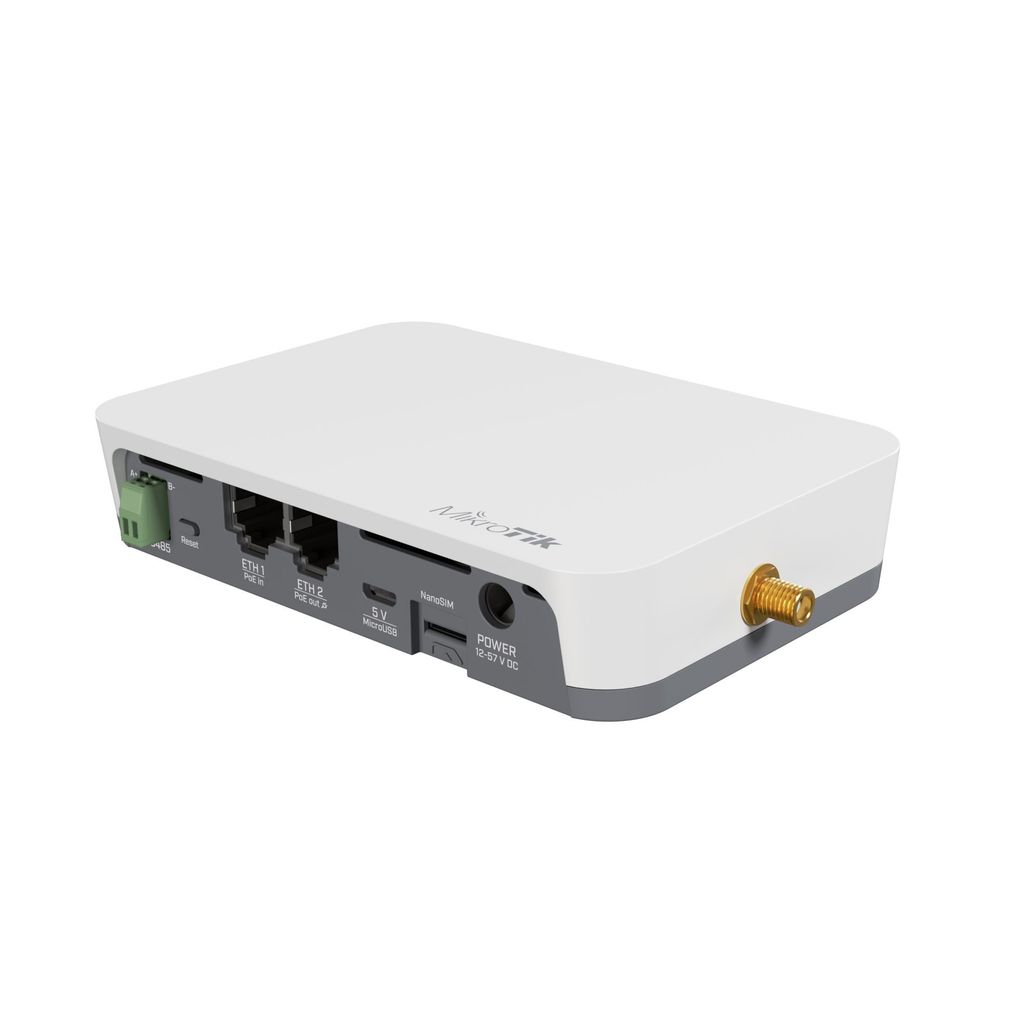

MikroTik KNOT LR8 kit

KNOT LR8 kit je kompletné univerzálne zariadenie so širokou škálou možností pripojenia a podporou protokolov či rozhraní. Ide o IoT Gateway pre technológiu LoRa pre maximálnu všestrannosť a efektivitu. Zariadenie využíva technológie Narrow Band a CAT-M , ktoré sú vzhľadom k veľmi nízkej mesačnej cene (oproti LTE) a nízkej šírke využitia pásma podporované nespočetným množstvom mobilných operátorov po celom svete vrátane Českej republiky . Táto sada obsahuje predinštalovaný UDP paketový smerovač pre ľubovoľné verejné alebo súkromné servery LoRa (868 alebo 915 MHz) .

• Podpora LoRa (868 alebo 915 MHz) - SMA female konektor
• Podpora GPS (GPS, GLONASS, Beidou, Galileo) - SMA female konektor
• Podpora Narrow Band a LTE Cat M1 technológie - SMA female konektor
• Integrovaná Wi-Fi (802.11b/g/n)
• 2× RJ-45 10/100 Mbps (1× PoE IN, 1× PoE out)
• Vstavané Bluetooth 5.2 pripojenie (2 dBi integrovaná ant.)
• Operačný systém RouterOS s L4 licenciou
• Slot na SIM kartu (Nano SIM)
• Extra rozhranie RS-485/Modbus a GPIO
• Široká prevádzková teplota -40 až +70 °C
• Široká škála napájania: DC konektor, PoE, Micro USB

LoRa je jeden z bezdrôtových sieťových protokolov používaných vo svete Internet vecí – IoT (Internet of Things).
LoRaWAN (Long Range Wide Area Network) je ďalší z nízkopríkonových bezdrôtových sieťových protokolov navrhnutých pre lacnú a zabezpečenú obojsmernú komunikáciu v internete vecí. Využíva pásmo do 1 GHz a rýchlosť prenosu je potom od 0,3 kb/s do 50 kb/s .
Komunikácia medzi koncovými prvkami a bránami je rozložená na rôzne frekvenčné pásma a prenosové rýchlosti. Voľba rýchlosti prenosu dát je kompromisom medzi komunikačným rozsahom a dĺžkou správy. Jednotlivé komunikačné prúdy s rôznymi prenosovými rýchlosťami spolu neinterferujú (vzhľadom na technológiu rozprestretého spektra) a vytvára sadu „virtuálnych“ kanálov pre zvýšenie kapacity brány.
Aby sa maximalizovala životnosť batérie koncového zariadenia a celková kapacita siete, sieťový server LoRaWAN spravuje prenosovú rýchlosť a RF výstup pre každé koncové zariadenie individuálne, prostredníctvom systému adaptívnej rýchlosti prenosu dát (ADR).

LoRaWAN rozlišuje niekoľko tried zariadení:
trieda A – koncové zariadenia podporujú obojsmernú komunikáciu (každý uplink je nasledovaný dvoma oknami pre príjem dát)
trieda B – okrem „vynúteného“ downlinku triedy A, otvárajú zariadenia tejto triedy mimoriadne prijímacie okná v nastavenú dobu
trieda C – prijímacie okná sú otvorené takmer nepretržite a zatvárajú sa iba pri vysielaní

Obsah balenia:
Zariadenie (KNOT IoT Gateway LoRa)
Napájací adaptér
DIN rail mounting kit
USB A - USB Micro B kábel
Súprava skrutiek a hmoždiniek

ZÁKLADNÁ ŠPECIFIKÁCIA

Rozhranie: Modbus/RS-485, LAN, Wi-Fi, Bluetooth, LTE (Narrow Band, CAT-M), GNSS (voliteľné), LoRA
Štandard Wi-Fi: IEEE 802.11b/g/n (2,4 GHz)
Procesor a pamäť: QCA9531 650 MHz, 64 MB RAM, 128 MB flash SPI NAND
Anténa: 360 °, interné (2 + 1,5 dBi), 3× SMA konektor (NB/CAT-M, GNSS, LoRa)
Porty: 2× RJ-45, 1× SIM slot (nano), 1× svorkovnica (modbus/RS-485), 3× SMA (F), 1× microUSB
Podpora PoE: áno, pasívne 12-57 V (vstup), aktívny 802.3af/at (výstup)
Rozmery: 122 × 87 × 26 mm

(KNOT LR8 KIT) RB924iR-2nD-BT5&amp,BG77&amp,R11e-LR8

Prvá brána s rozhraním CAT-M pre Lora863-870 MHz

KNOT LR8 IoT Gateway Kit s 650MHz CPU, 64MB RAM, 2 x 10/100Mbps Ethernet porty (PoE-in a PoE-out), integrovaná dvojreťazcová bezdrôtová sieť 802.11b/g/n s anténou, karta R11e-LoRa8 (863-870 MHz 14 dBm), Bluetooth v5. 2 s integrovanou anténou, integrovaný GPS, kompatibilita s CAT-M a NarrowBand, RS485/Modbus, GPIO, microUSB, RouterOS L4, vnútorné puzdro, napájanie a montáž na lištu DIN

KNOT LR8 je hotové riešenie brány IoT pre technológiu LoRa. Ide o skutočne univerzálne zariadenie s výnimočnými možnosťami pripojenia a podporou širokej škály protokolov: 2,4 GHz bezdrôtové pripojenie, Bluetooth, LoRa, 2 x 100 Mbps Ethernet porty s PoE-in a PoE-out, micro-USB...

-Technológia CAT-M/NB
-bezdrôtová technológia 2,4 GHz
-Bluetooth
-2 x 100 Mbps ethernetové porty
-PoE-in&amp, PoE-out
-MicroUSB
-Slot miniPCI
-GPIO
-RS485/Modbus
-LoRa863-870MHz (EU863-870, RU864-870, IN865-867). Dosah až 15 km vo vidieckych oblastiach alebo 2 km v mestských oblastiach pri použití antény LORA ANTENNA KIT.

S rozhraním Bluetooth môžete používať KNOT na sledovanie majetku a telemetriu na základe paketov s oznámeniami Bluetooth. KNOT podporuje akýkoľvek tag BLE, ktorý odosiela reklamné údaje. iBeacon, Eddystone alebo akýkoľvek iný formát. Má výkonné filtre na preposielanie len relevantných paketov a ignorovanie ostatných.

Je to brána IoT, ktorá využíva technológie Narrow Band (NM) a CAT-M. Vďaka mu mobilnému pripojeniu s nízkou šírkou pásma je kompatibilná s mnohými mobilnými operátormi na celom svete. Vďaka GPIO dokáže čítať všetky druhy analógových senzorov, prepojiť sa s jednodoskovým počítačom alebo inými vlastnými elektronickými zariadeniami: Hobby súpravy, robotika D.I.Y. KNOT môžete použiť ako mostík TCP z pevne pripojených snímačov Modbus na odosielanie údajov na server Modbus. KNOT poskytuje bezdrôtové pripojenie ku káblovým snímačom a akčným členom, ako sú elektromery a relé.

Ako by to všetko fungovalo v reálnom živote?

- Mohol by sa použiť ako záložné pripojenie pre Ethernet alebo ako kanál správy pre vašu sieť. Mesačný paušál NB/CAT-M je oveľa lacnejší ako LTE. Prečo míňať ďalšie peniaze na šírku pásma, ktorú nepotrebujete? Napríklad zariadenie KNOT so snímačmi teploty a vlhkosti môžete prevádzkovať len s niekoľkými megabajtmi denne.

-Predstavte si nemocnicu. Nemocnice zvyčajne musia vynakladať veľa prostriedkov na kontrolu zásob. Napravme to: na všetky dôležité položky umiestnite nízkonákladové štítky Bluetooth. Do každého skladu umiestnite zariadenie KNOT. Teraz vedenie nemocnice vždy vie, či sa zariadenie vrátilo na svoje miesto. Na zdravotnícky materiál môžete tiež pripevniť snímače teploty a pomocou zariadenia KNOT ich sledovať.

- Zariadenie KNOT je tiež skvelým nástrojom pre väčšinu aplikácií internetu vecí vo vonkajších priestoroch. KNOT sa dodáva s držiakom na lištu DIN, ktorý umožňuje jednoduchú integráciu do všetkých typov konfigurácií: od poľnohospodárstva a sledovania majetku až po monitorovanie chladiarenského reťazca, priemyselnú výrobu atď.

Zahŕňa:

Napájací zdroj 24 V 1,2 A
Súprava na montáž na stenu
Montážna súprava na DIN lištu
Kábel USB A samica na Micro B

Architektúra
MIPSBE

CPU

Číslo jadra CPU 1

Menovitá frekvencia CPU 650 MHz

Licencia RouterOS
4

Operačný systém
RouterOS

Veľkosť pamäte RAM
64 MB

Veľkosť pamäte
128 MB

Typ pamäte
NAND

Testovaná teplota okolia
-40 stupňov C až 70 stupňov C

Podrobnosti o napájaní

Vstupné napätie MicroUSB 5-5 V
Počet vstupov DC 3 (DC zásuvka, PoE-IN, MicroUSB)
Vstupné napätie DC zásuvky 12-57 V
Maximálna spotreba energie 20 W
Max. spotreba energie bez prídavných zariadení 5 W
Počet ventilátorov Pasívny
PoE v štandarde 802.3af/at
PoE vo vstupnom napätí 18-57 V

Výstup PoE Podrobnosti
Výstupy PoE Ether2
Výstup PoE 802.3af/at

Bezdrôtové špecifikácie Podrobnosti
Bezdrôtové pripojenie 2,4 GHz Maximálna rýchlosť prenosu dát 300 Mbit/s
Bezdrôtové pripojenie 2,4 GHz Počet reťazcov 2
Bezdrôtové pripojenie 2,4 GHz Štandardy 802.11b/g/n
Zisk antény dBi pre 2,4 GHz 1,5
Model bezdrôtového čipu 2,4 GHz QCA9531
Bezdrôtová 2,4 GHz generácia Wi-Fi 4

Podrobnosti o sieti Ethernet
10/100 Ethernet porty 2

Podrobnosti o periférnych zariadeniach
Počet slotov SIM 1 Modem (Nano-SIM)
Sloty MiniPCI-e 1
Sériový konzolový port RS485
Počet portov USB 1
Slot USB typu microUSB typu AB
Maximálny prúd USB (A) 1

Ďalšie údaje
Monitor teploty PCB Áno
Monitor napätia Áno
Bluetooth verzia 5.2
Typ konektora Bluetooth RF uUFL

Podporované pásma, modul BG77
Cat M1: LTE FDD B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85
Cat NB2: LTE FDD B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85

&amp, podrobnosti o schváleniach
EAC, ROHS

Porovnanie produktov

&nbsp,	&nbsp, &nbsp,	&nbsp,
Označenie	KNOT	KNOT LR8 KIT
Zosilnenie antény Bluetooth	2	2
10/100 ethernetové porty	2	2
802.11b	Áno	Áno
802.11g	Áno	Áno
802.11n	Áno	Áno
Zisk antény	1.5	1.5
Počet anténnych pripojení	4	4
Architektúra	MIPSBE	MIPSBE
Bluetooth Maximálna citlivosť Rx (dBm)	-103	-103
Typ pripojenia Bluetooth RF	uUFL	uUFL
Šírka lúča antény Bluetooth	360	360
Verzia Bluetooth	5.2	5.2
CPU	QCA9531	QCA9531
Počet jadier CPU	1	1
Nominálna frekvencia CPU	650 MHz	650 MHz
Môže sa používať v interiéri	Áno	Áno
Vstupné napätie zásuvky DC	12-57 V	12-57 V
Rozmery	122 x 87 x 26 mm	NEUPLATŇUJE SA
Počet ventilátorov	Pasívny	Pasívny
Typ pripojenia GPS RF	SMA	N/A
IP	IP20	N/A
MTBF	Približne 100'000 hodín pri 25C	N/A
Maximálny prúd USB (A)	1	1
Maximálna spotreba energie	18 W	20 W
Maximálna spotreba energie bez príslušenstva	5 W	5 W
Vstupné napätie MicroUSB	5-5 V	5-5 V
Sloty MiniPCI-e	NEUPLATŇUJE SA	1
Počet vstupov DC	3	3
Počet slotov SIM karty	1	1
Počet portov USB	1	1
Operačný systém	RouterOS	RouterOS
Monitorovanie teploty PCB	Áno	Áno
PoE v	802.3af/at	802.3af/at
PoE vo vstupnom napätí	12-57 V	18-57 V
Výstup PoE	802.3af/at	802.3af/at
Výstupy PoE	Ether2	Ether2
Licencia RouterOS	4	4
Účel SIM karty	Modem	Modem
Typ slotu SIM karty	Nano-SIM	Nano-SIM
Sériový konzolový port	RS485	RS485
Veľkosť pamäte RAM	64 MB	64 MB
Veľkosť pamäte	16 MB	128 MB
Typ pamäte	FLASH	NAND
Prenosový výkon	2,4 GHz &nbsp, &nbsp, TX RX 1 MBit/s 22 -96 11MBit/s 22 -89 6 MBit/s 20 -93 54MBit/s 18 -74 MCS0 20 -93 MCS7 16 -71	2,4 GHz &nbsp, &nbsp, TX RX 1 MBit/s 22 -96 11MBit/s 22 -89 6 MBit/s 20 -93 54MBit/s 18 -74 MCS0 20 -93 MCS7 16 -71
Testovaná teplota okolia	-40 stupňov C až 70 stupňov C	-40&stupňov,C až 70&stupňov,C
Celkový výstupný výkon	12W	N/A
Typ slotu USB	microUSB typ AB	microUSB typ AB
Monitorovanie napätia	Áno	Áno
Generovanie Wi-Fi	Wi-Fi 4	WI-FI 4
Bezdrôtové pripojenie 1 Maximálna rýchlosť prenosu dát	300 Mbit/s	300 Mbit/s
Wireless 1 Počet reťazcov	2	2
Bezdrôtové pripojenie 1 Pásmo	2,4 GHz	2,4 GHz
Bezdrôtové pripojenie 1. generácie	Wi-Fi 4	Wi-Fi 4
Model bezdrôtového čipu	QCA9531	QCA9531
Bezdrôtové štandardy	802.11b/g/n	802.11b/g/n

&nbsp,

Dizajn | Farba výrobku: biela | Medzinárodná trieda ochrany (kód IP): | Funkcie | Úroveň zisku antény (max.): 1,5 dBi | Funkcia: GPS | Stredná doba medzi poruchami (MTBF): 200000 h | Výkon | Funkcia: Zabudovaný procesor | Procesor: QCA9531 | Taktovacia frekvencia procesora: 650 MHz | Počet nainštalovaných procesorov: 1 | Kapacita pamäte: 64 MB | Pamäť Flash: 128 MB | Sieť | Prenosové rýchlosti Ethernet LAN: 100 Mb/s | Sieťový štandard: IEEE 802.11b. IEEE 802.11g. IEEE 802.11n | Funkcia: WLAN | Pásmo WLAN: Jedno pásmo (2,4 GHz) | Najvyšší štandard WLAN: Wi-Fi 4 (802.11n) | Prenosová rýchlosť WLAN: 300 Mbit/s | Prenosová rýchlosť WLAN (max.): 300 Mbit/s | Funkcia: Bluetooth | Verzia Bluetooth: 5.2 | Frekvenčné pásmo: 2,4 GHz | Pripojenia a rozhrania | Funkcia: slot na kartu SIM | Typ karty SIM: NanoSIM | Počet portov Ethernet LAN (RJ-45): 2 | Sériové rozhranie: RS-485 | Napájanie | Spotreba energie (max.): 23 W | Funkcia: Napájanie cez Ethernet (PoE) | Vstupné napätie DC: 12 - 57 V | Softvér | Kompatibilné operačné systémy: RouterOS | Hmotnosť a rozmery | Šírka: 122 mm | Hĺbka: 87 mm | Výška: 26 mm | Rozsah dodávky | Funkcia: Prehľad rýchleho spustenia | Prevádzkové podmienky | Prevádzková teplota: -40 - 70 °C | Trvalá udržateľnosť | Funkcia: Zhoda s trvalo udržateľným rozvojom | Technické údaje | Funkcia: BeiDou | Funkcia: Galileoy zhody: Federálna komisia pre komunikácie (FCC): RoHS |

Riešenie IoT Gateway pre technológiu LoRa®, 2,4 GHz, Bluetooth, LoRa®, 2x 100 Mbps Ethernet porty, PoE-in / PoE-out, Micro-USB

MikroTik KNOT LR8 kit - Gateway - 100Mb LAN - Wi-Fi, LoRaWAN, Bluetooth - 4G - 2,4 GHz - LTE B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85 - montáž na stenu / DIN lištu
