Univerzálny termostat regulátor teploty 12V

Termostat umožňuje ovládať rôzne typy elektrických zariadení ako sú: čerpadlá ústredného kúrenia, vodné čerpadlá, obehové čerpadlá, kompresory, ventilátory, ohrievače a mnohé iné.

Termostat si po odpojení od napájania a opätovnom pripojení pamätá nastavenia.

Výhodou termostatu TES je možnosť vykurovania a chladenia.

Súprava obsahuje:

• Regulátor teploty,
• Sonda (snímač teploty),
• Spojovacie vodiče,
• Používateľská príručka.

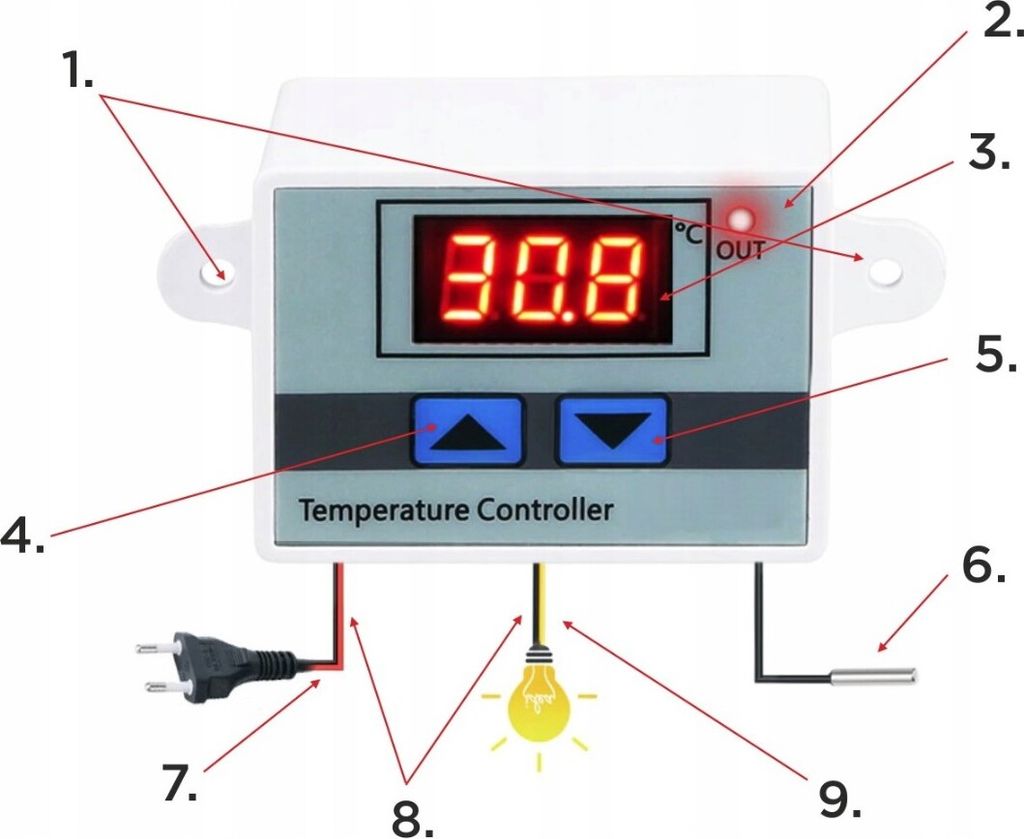

1. Montážne otvory / povrchová montáž,
2. Dioda LED signalizácia činnosti relé,
3. displej LED- 3 čísla, červená,
4. „START”-šípka hore - nastavenie aktivačnej teploty,
5. „STOP” - šípka dole - nastavenie vypínacej teploty,
6. Sonda,
7. Napájanie 12V AC (červený vodič),
8. Neutrálny (čierny vodič)
9. Zaťaženie (žltý drôt).

NASTAVENIA, PRINCÍPY PREVÁDZKY:

Nastavenie teploty na aktiváciu zariadenia pripojeného k ovládaču (štart):

Stlačte a uvoľnite tlačidlo , zobrazí sa teplota zapnutia. Potom znova stlačte tlačidlo na 3 sekundy, aby ste vstúpili do režimu úpravy teploty. V režime úprav môžete nastaviť požadovanú teplotu pomocou tlačidiel a ▼. Po nastavení teploty sa nedotýkajte tlačidiel po dobu 3 sekúnd, aby ste uložili nastavenú teplotu.

Nastavenie teploty na vypnutie zariadenia pripojeného k ovládaču (stop):

Stlačte a uvoľnite tlačidlo ▼, zobrazí sa teplota vypnutia. Potom znova stlačte tlačidlo ▼ a podržte ho 3 sekundy, aby ste vstúpili do režimu úpravy teploty Počas režimu úpravy môžete pomocou tlačidiel a ▼ nastaviť požadovanú teplotu. Po nastavení teploty sa nedotýkajte tlačidiel po dobu 3 sekúnd, aby ste uložili nastavenú teplotu.

Kalibrácia čítania teploty.

Prístroj má schopnosť kalibrovať meranie teploty v rozsahu od -10 do +10 stupňov Celzia. Ak chcete vstúpiť do možnosti kalibrácie, podržte tlačidlo na 3 sekundy, kým sa nezobrazí hodnota korekcie čítania. Počas úprav obrazovka nebliká. Nastavte hodnotu korekcie pomocou tlačidiel a ▼, potom sa tlačidiel nedotýkajte 3 sekundy, aby sa hodnota korekcie uložila.

Ak chcete skontrolovať nastavenú aktivačnú teplotu (štart) alebo cieľovú teplotu (stop), stlačte raz tlačidlo alebo .

Štartovacia teplota ŠTART nižšia ako vypínacia teplota ▼STOP - REŽIM KÚRENIA

Teplota zapnutia ŠTART vyššia ako teplota vypnutia ▼STOP - REŽIM CHLADENIA.
