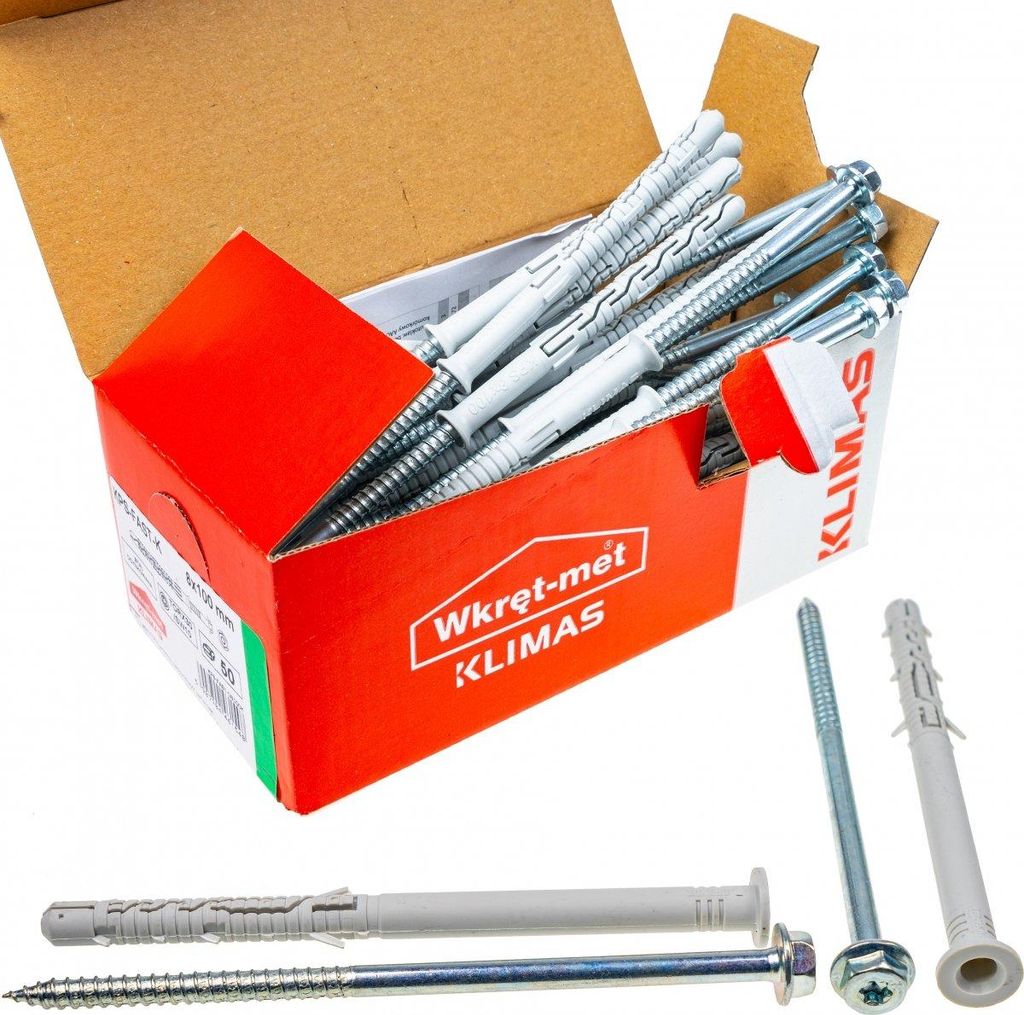

Koľík rozperný do rámov 10×160 KLUCZ+TX Torx TX-40 (25 ks)

Rámová rozperná hmoždinka s golierom

10,0x160 mm 25 ks

Pozostáva z polyamidovej objímky a skrutky z pozinkovanej ocele so šesťhrannou hlavou s integrovanou podložkou a TX priehlbinou.

Kotvy s hlavou s podložkou sa najčastejšie používajú na upevňovanie kovových prvkov a na miestach, kde je potrebná väčšia prítlačná plocha a nie je potrebné zarovnanie hlavy skrutky, na rozdiel od skrutiek so zapustenou hlavou.

Najdôležitejšie parametre

• Model: KPR-FAST-10160K
• Veľkosť zátky: 10,0x160 mm
• Maximálna použiteľná dĺžka: 90 mm
• Balenie: 25 kusov
• Zásuvka: SW-13 a TX-40

Predlžovacia zástrčka sa skladá z:

• Plastový prvok
• Konektor - oceľová skrutka so zápustnou hlavou a zásuvkou Torx 40

Originálny výrobok od renomovanej spoločnosti KLIMASWkręt-Met®

Funkcie a výhody

1.Nástrčná hlavica so zásuvkou TX-40/SW-13

Nástrčka TX zabezpečuje optimálny prenos krútiaceho momentu, pričom použitie šesťhrannej hlavy umožňuje utiahnuť skrutku primeranou silou (napr. momentovým kľúčom).

2. Redukcia závitu

Presné utiahnutie skrutky. Zvýšená rozperná sila v druhej rozpernej zóne.

3. Ochrana proti korózii - zinkové vločky

Zinkové vločky sú dvakrát odolnejšie voči korózii ako pozinkovaný zinok. Laboratórium Klimas Wkręt-met potvrdilo vynikajúcu kvalitu povlaku prostredníctvom testov v komore so soľnou hmlou (240 hodín v komore so soľnou hmlou pre zinkové vločky v porovnaní so 120 hodinami pre pozinkovaný zinok).

4.Polyamidové puzdro

Lepšie fyzikálno-chemické vlastnosti ako polypropylén alebo polyetylén.

5. Odolnosť voči ohňu

Na inštaláciu fasádnych systémov má nosnosť spojky dostatočnú požiarnu odolnosť minimálne 90 minút (R90). ak je návrhové zaťaženie na spojku NR<0,8 kN (bez trvalého stredového zaťaženia)

Podklady a príklady použitia

A. Betón

B. Plné keramické tehly, silikátové

C. Keramický blok,

D. Dutý silikátový blok,

E. Pórobetón

1. Montáž vetraných fasád

2. Inštalácia klimatizačných systémov

3. Inštalácia s použitím technológie teplej inštalácie

4. Montáž stavebných inštalačných prvkov

5. Inštalácia s použitím technológie "teplej inštalácie"

6. Upevňovanie stavebných inštalačných prvkov

Rámová kotva so skrutkou so šesťhrannou hlavou s integrovanou podložkou a TX nátrubkom, odporúčaná na upevnenie kovových prvkov.

Dilatačná spojka sa skladá z:

• Plastového prvku - objímky
• Spojovacieho prvku - oceľovej skrutky

Predmontáž konektorov znamená

• Jednoduchšiu a rýchlejšiu montáž
• Výrobky pripravené na použitie bez potreby montáže
• Žiadne chyby pri výbere objímky pre skrutku

Špecifikácia výrobku

Konektor

• [Dk] Priemer zástrčky: Ø10,0 mm
• [Lk] Dĺžka zástrčky: 160mm
• [Tfix] Max. Max. použiteľná dĺžka: 90 mm
• [Heff] Hĺbka ukotvenia: 70 mm
• Materiál zátky: Polyamid (nylon)
• Počet dielov v balení: 25

Skrutka

• [Dw] Priemer skrutky: Ø7,0 mm
• [Lw] Dĺžka skrutky: 165 mm
• Typ nástrčného kľúča: SW-13 a TX-40
• Materiál skrutky: pozinkovaná oceľ
• Množstvo v balení: 25

Európske technické osvedčenie ETA 12/0272

Ponúkané skrutky sa vyznačujú najvyššou kvalitou a môžu sa bezpečne používať v stavebníctve. Vyvíjame maximálne úsilie, aby výrobky dodávané našim dodávateľom boli bezpečné a prispôsobené konkrétnym úlohám.

Video o výrobku

odkaz a vložte ho do okna prehliadača)

Spôsob inštalácie

• Pred montážou identifikujte podklad, do ktorého sa má spojovací prvok inštalovať, a porovnajte zaťaženie prenášané spojovacím prvkom s nosnosťou uvedenou v technickom liste výrobku alebo v európskom technickom posúdení.
• Vhodná dĺžka spojovacieho prvku by sa mala zvoliť tak, aby sa dilatačná zóna nachádzala v materiáli steny (hrúbka upevňovaného prvku zodpovedá maximálnej využiteľnej dĺžke spojovacieho prvku).
• Hĺbka vŕtaného otvoru by mala byť aspoň o 10 mm väčšia ako kotviaca hĺbka spojovacieho prvku - to umožňuje správne zasunutie objímky do otvoru a predchádza sa problému uvoľnenia skrutky.
• Pri vŕtaní do dierovanej tehly, keramických tvárnic a pórobetónu sa neodporúča používať príklepové vrtáky, pretože sa tým poškodia steny a nedôjde k bezpečnému upevneniu.
• Priemer vyvŕtaných otvorov by mal zodpovedať priemeru ch hmoždiniek.
• Vŕtaný otvor by sa mal vyčistiť aspoň dvojnásobným prevŕtaním vrtákom, aby sa odstránil prach z vŕtania. Otvory vŕtané vertikálne smerom nadol si vyžadujú hlbšie vŕtanie alebo vyfúknutie nahromadeného vŕtacieho prachu.
• Do vyvŕtaného otvoru sa vloží zátka a skrutka sa zaskrutkuje, kým úplne nezapadne do puzdra.
• Montáž by sa mala vykonávať pri teplote od -20 °C do +40 °C (vzhľadom na teplotu podkladu).

Skrutky KLIMAS - najčastejšia voľba profesionálov

*Meracia páska nie je súčasťou sady (slúži len na lepšiu prezentáciu skrutiek)
