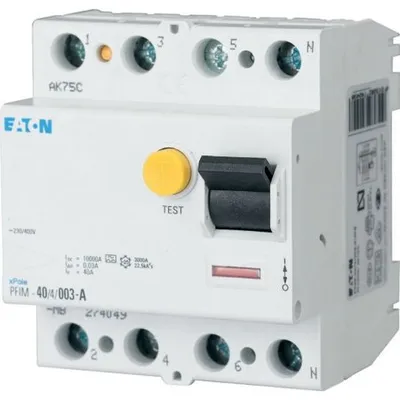

Prúdový chránič, 4-pólový, menovitý prúd 100A, menovitý reziduálny prúd 30mA, menovité prevádzkové napätie 230/400V, menovitá vypínacia schopnosť 1000A, obmedzená odolnosť proti nárazovému prúdu 250A, typ AC, inštalačný rozmer viečka 45mm, inštalačná šírka 4TE (70mm), montáž na hornú lištu, prierez svoriek 1,5-35 mm² jednožilový / 2x16 mm² viacžilový
Technické údaje:
Názov
Hodnota
Typ
PFIM-100/4/003
Číslo výrobku výrobcu
102823
Počet pólov
4
Menovité napätie
400 V
Menovitý prúd
100 A
Menovitý zvyškový prúd
0,00003 mA
Menovité izolačné napätie Ui
440 V
Menovité impulzné výdržné napätie Uimp
4 kV
Typ montáže
Lišta DIN
Typ zvyškového prúdu
AC
Selektívny typ
bez
Typ s krátkodobým oneskorením
nie
Skratová odolnosť (Icw)
10 kilo ampérov
Odolnosť voči prepäťovému prúdu
250 kiloampérov
Typ napätia
AC
S blokovacím zariadením
áno
Frekvencia
50 Hz
Možnosť dodatočného vybavenia
áno
Trieda ochrany (IP)
IP20
Šírka v jednotkách rozstupu
4
Inštalačná hĺbka
2.7755905695 mm
Okolitá teplota počas prevádzky
-25 až 60 °C
Stupeň znečistenia
2
Prierez pripojiteľného vodiča spletený
0,002325004650015 až 16 mm²
Prierez pripojiteľného vodiča jednožilového
0,002325004650015 až 35 mm²
Nevýbušný
nie
Veľkosť (podľa DIN 43880)
1
Citlivosť: AC Montáž: DIN lišta Menovitý reziduálny prúd [A]: 0,03 Frekvencia [Hz]: 50 Krátkodobé vypínanie: nie Selektívna ochrana: nie Pevnosť pri skratovom prúde (Icw) [kA]: 10 Odolnosť proti prúdovému nárazu [kA]: 0,2500 Inštalačná hĺbka [mm]: rozmery krytu (podľa DIN 43880): 1 Menovitá skratová kapacita [kA]: 1
