2-pólový kolískový spínač so 4 kolíkmi slúži na bezpečné spínanie elektrických spotrebičov v
aplikáciách so striedavým prúdom. Vďaka integrovanej žltej LED kolískovej lampe je aktuálny stav spínania
jasne vizualizovaný, nezávisle od okolitého osvetlenia.
Konštrukcia pre spínací výkon do 16 A pri 250 V AC umožňuje použitie v
výkonnejších elektrických zariadeniach. Postriebnené kontakty zaisťujú nízky prechodový odpor a
stabilné elektrické spojenie počas mnohých spínacích cyklov.
Štandardizované rozmery výrezu 30 × 22 mm umožňujú jednoduchú integráciu do
predných dosiek, skríň a ovládacích panelov. Zásuvné konektory so šírkou 6,3 mm podporujú rýchlu a
reprodukovateľnú montáž.
Technické údaje
Typ
Kolískový spínač, 2-pólový (4 kolíky)
Spínací výkon
16 (8) A / 250 V AC
Osvetlenie
LED, žltá
Rozmery výrezu
30 × 22 mm
Materiál kontaktu
Postriebrenené svorky
Spínacie funkcie
Zapnutie/vypnutie (I/O)
Prevádzková teplota
–25 °C až +...

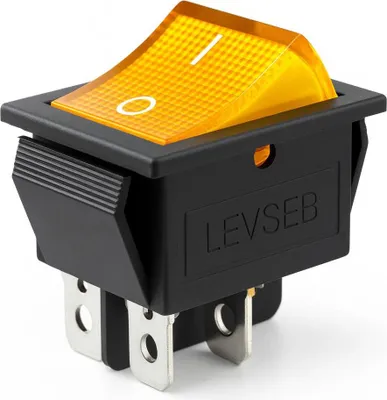

Kolískový spínač 2-pólový (4-pinový) 16 A 250 V Žltá LED kolísková klávesa 30 x 22 mm Vypínač
2-pólový kolískový spínač so 4 kolíkmi slúži na bezpečné spínanie elektrických spotrebičov v
aplikáciách so striedavým prúdom. Vďaka integrovanej žltej LED kolískovej lampe je aktuálny stav spínania
jasne vizualizovaný, nezávisle od okolitého osvetlenia.
Konštrukcia pre spínací výkon do 16 A pri 250 V AC umožňuje použitie v
výkonnejších elektrických zariadeniach. Postriebnené kontakty zaisťujú nízky prechodový odpor a
stabilné elektrické spojenie počas mnohých spínacích cyklov.
Štandardizované rozmery výrezu 30 × 22 mm umožňujú jednoduchú integráciu do
predných dosiek, skríň a ovládacích panelov. Zásuvné konektory so šírkou 6,3 mm podporujú rýchlu a
reprodukovateľnú montáž.
Technické údaje
Typ
Kolískový spínač, 2-pólový (4 kolíky)
Spínací výkon
16 (8) A / 250 V AC
Osvetlenie
LED, žltá
Rozmery výrezu
30 × 22 mm
Materiál kontaktu
Postriebrenené svorky
Spínacie funkcie
Zapnutie/vypnutie (I/O)
Prevádzková teplota
–25 °C až +85 °C
Životnosť
>10 000 spínacích cyklov
Typ pripojenia
Zásuvkové pripojenia 6,3 mm
Trieda ochrany
IP20 (voliteľne IP65 s krytom)
Vlastnosti a výhody
Podsvietená LED kolíska pre jasné zobrazenie stavu
Vysoká prúdová zaťažiteľnosť pre rôznorodé použitie
Postriebnené kontakty pre spoľahlivú vodivosť
Štandardizované rozmery pre jednoduchú integráciu
Mechanicky stabilná konštrukcia pre trvalú prevádzku
Typické oblasti použitia
Napájacie zdroje a rozvádzače prúdu
Kávovary a kuchynské spotrebiče
Svietidlá, LED systémy a ovládacie panely
Dielenské vybavenie, stroje a laboratórne zariadenia
Hlavný alebo zariadenie spínač v ovládacích paneloch
Indikácia stavu pomocou integrovaných LED diód
Dodatočná montáž alebo výmena existujúcich kolískových spínačov
Kolískový vypínač kombinuje jasnú spínaciu funkciu s vizuálnou spätnou väzbou prostredníctvom LED osvetlenia.
Vďaka definovaným elektrickým charakteristikám, štandardizovaným rozmerom a robustnej kontaktnej technike je vhodný
pre trvalé použitie v technických a priemyselných aplikáciách.
