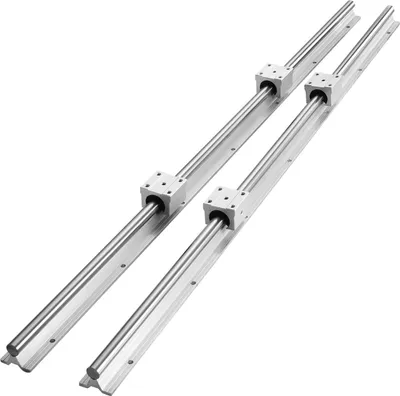

VEVOR sada lineárnych vodiacich koľajníc, SBR16 2000 mm, 2 kusy vodiacich koľajníc SBR16 78,7 palca/2000 mm a 4 kusy klzných blokov SBR16UU, sada lineárnych koľajníc a ložísk pre automatizované stroje, DIY projekty, CNC frézky

Bez problémov zvláda tlak

Lineárne ložisko má celokovovú konštrukciu a posuvný blok je pevne spojený s lineárnym hriadeľom, ktorý má vysokú nosnosť.

Plynulý posuv bez zadrhávania

Hliníkový posuvný blok SBR a zabudované guľôčkové ložiská sa kĺžu hladko a bez námahy, čím zabezpečujú dlhodobú stabilnú prevádzku.

Presnejšie ako kedykoľvek predtým

Lineárne vedenia majú presné rozstupy otvorov, priemery otvorov a štandardné priemery hriadeľov, takže môžete svoje zariadenia inštalovať presnejšie.

Široký rozsah scenárov použitia

Súprava lineárnych koľajničiek sa široko používa v automatizačných zariadeniach s vysokým zaťažením a v projektoch pre domácich majstrov. Ide napríklad o DIY CNC gravírovacie stroje, sústruhy atď.

Silná odolnosť proti korózii

Povrch lineárneho hriadeľa posuvných lineárnych koľajníc je pochrómovaný, ktorý sa nebojí vlhkého prostredia a zároveň má dobrú tepelnú odolnosť.

Jednoduchá inštalácia

Lineárne vodiace koľajnice sa dodávajú so zmontovaným hriadeľom, podperou a posuvnými blokmi a majú montážne otvory pre skrutky v blokoch aj v podstavci koľajnice na pohodlnú inštaláciu a pripojenie. Tesnosť klzného ložiska možno nastaviť pomocou otvoru pre skrutku na boku bloku.

Technické údaje

• Číslo modelu: SBR16-C 2000L

• Model posuvného bloku: SBR16UU

• Dĺžka vodiacej koľajnice: 78,7 palca/2000 mm

• Priemer hriadeľa: Φ16 mm

• Dynamické zaťaženie (na blok): 774 N

• Statické zaťaženie (na blok): 1180 N

• Materiál: Vysoko-uhlíková oceľ a hliník

• Rozstup montážnych otvorov A: 1,3 palca/32 mm

• Rozstup montážnych otvorov B: 1,2 palca/30 mm

• Rozmery posuvného bloku (D x Š x V): 1,8 x 1,8 x 1,3 palca/45 x 45 x 33 mm

• Rozmery výrobku (d x š x v): 78,7 x 3,1 x 1,3 palca/2000 x 80 x 32,2 mm

• Rozmery balenia (d x š x v): 82,7 x 5,1 x 3,1 palca/2100 x 130 x 80 mm

• Čistá hmotnosť: 22,7 libier/10,3 kg

Obsah balenia

• 2 x lineárne vodiace lišty SBR16 2000 mm s podperami

• 4 x posuvné bloky SBR16UU
