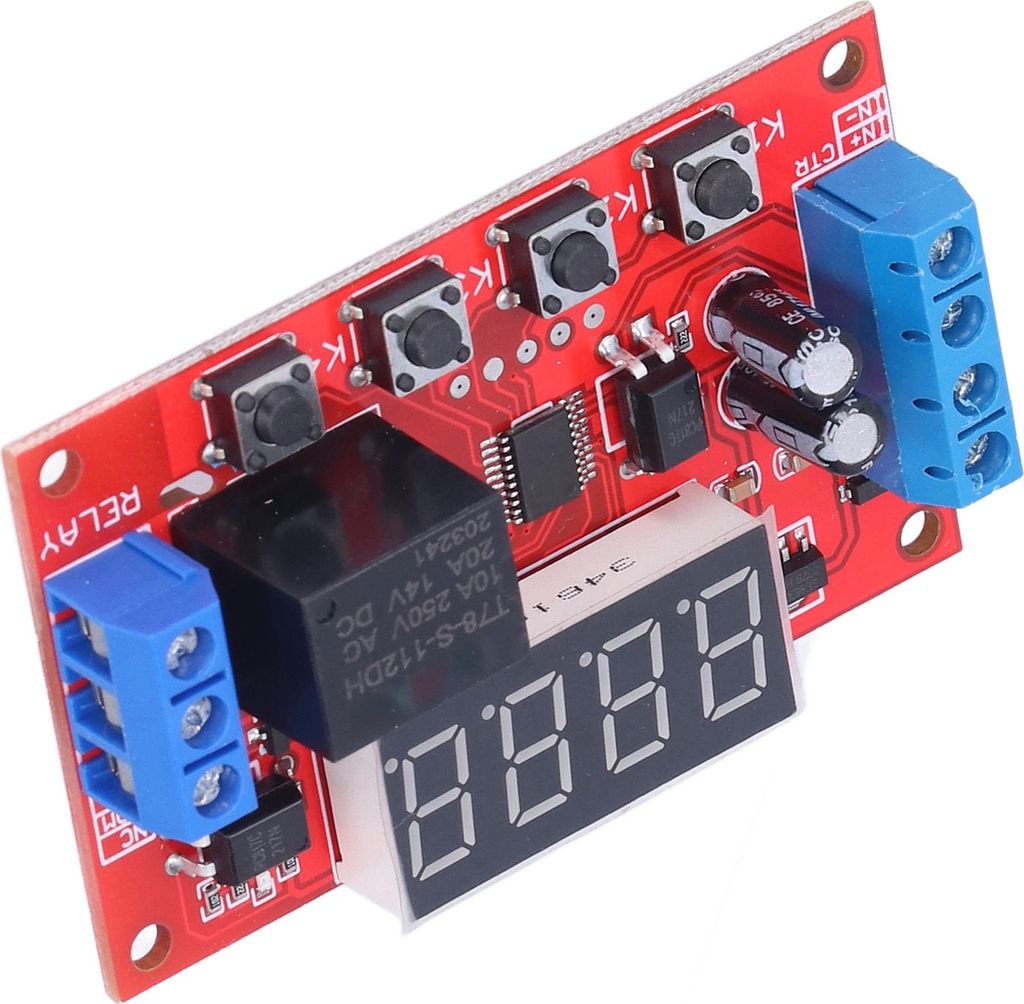

12V reléový modul Digitálne časové oneskorenie Programovateľný spúšťací spínač s optočlenom Izolácia

Funkcia:

1. Multifunkčné relé: Funkcia: Funkcia modulu bola rozšírená na 32 a používatelia môžu používať príslušné špecifické funkcie podľa aktuálnych potrieb.
2. Funkcia proti spätnému chodu: Vďaka funkcii proti spätnému pripojeniu napájania sa modul nepoškodí v dôsledku nesprávneho pripojenia napájania.
3. Vysoká presnosť: Rozsah časovania je 0,1 s?999 min, presnosť je 0,01 s, prevádzka bude presnejšia a spoľahlivejšia.
4. Nastavenie úspory energie: Vďaka nízkej spotrebe energie a nastaveniam úspory energie možno oblasť displeja vypnúť a predĺžiť tak životnosť relé.
5. Viacnásobné využitie: Môže sa použiť na ovládanie vodného čerpadla, ovládanie motora, ovládanie svetelného pásu, ovládanie elektromagnetického ventilu atď.

Špecifikácia: V prípade potreby je možné použiť aj iný typ relé, napr:

Typ položky: Ventilátor, ktorý je určený na reguláciu napätia, je určený na reguláciu napätia: Reléový modul
Napätie relé: 12 V
Vstupné napätie: Napájacie napätie: DC12V
Výstupná záťaž: DC12V: V rámci DC 30V, maximálne 10A; v rámci AC 250V, maximálne 5A.
Spúšťací signál: Vysoká úroveň: 12V, nízka úroveň: 0V
Kľudový prúd: 20mA
Pracovný prúd: 60mA
Pracovná teplota: -25��-85��
Pamäť vypnutia: Áno
Pracovné nastavenie parametrov Popis:
Stlačte a podržte tlačidlo K1 bez pustenia, na displeji sa po 2 sekundách zobrazí P-xx, stlačením K2 a K3 zmeníte pracovný režim. Po výbere pracovného režimu krátkym stlačením tlačidla K1 vstúpte do nastavenia času A a na displeji sa zobrazí Axxx. V tomto okamihu stlačte tlačidlá K2 a K3 na úpravu parametra času A. Stlačením tlačidla K4 nastavte polohu desatinnej čiarky. Po nastavení času A stlačte tlačidlo K1 na nastavenie času B a na obrazovke sa zobrazí bxxx. V tomto čase stlačte klávesy K2 a K3 na úpravu parametra času B. Stlačením tlačidla K4 nastavte polohu desatinnej čiarky. Po nastavení času B (keď má režim parameter číslo cyklu C) znova stlačte tlačidlo K1 na nastavenie čísla cyklu c, na obrazovke sa zobrazí Cxxx, v tomto čase stlačte tlačidlá K2 a K3 na úpravu parametra číslo cyklu c, tlačidlá K2 a K3 Krátkym stlačením plus a mínus 1, dlhým stlačením rýchlo plus a mínus 10, po dokončení nastavenia stlačte jedenkrát tlačidlo K1 na ukončenie stavu nastavenia a uloženie všetkých parametrov.
Poloha desatinnej čiarky a popis jednotky času:
x.xx, desatinná čiarka je v stovkách, časový rozsah je 0,01-9,99 sekundy
xx, desatinná čiarka je na mieste desiatok a časový rozsah je 0,1-99,9 sekundy
xxx, bez desatinnej čiarky, časový rozsah 1-999 sekúnd
xxx, desatinná čiarka je na mieste jednotiek, časový rozsah je 1-999 minút
Vypnutie displeja: V stave bez nastavenia stlačte K4, aby sa displej vypol, potom ho stlačte znova, aby sa znova zapol.
Pracovný režim (32 druhov):
P-11: režim Jog, priťahovanie so signálom, rozpojovanie bez signálu.
P-12: režim samočinného blokovania, stav relé sa po každom spustení raz preklopí.
P-13: po spustení sa relé priťahuje a rozpojuje po časovom oneskorení A; počas oneskorenia je spustenie neplatné.
P-14: Po spustení sa relé zopne a rozpojí po časovom oneskorení A; počas oneskorenia sa opäť spustí a časuje.
P-15: Po spustení sa relé priťahuje a vypína po oneskorení času A; počas oneskorenia sa spustí kumulatívne časovanie.
P-16: Po spustení sa relé zopne a rozpojí po časovom oneskorení A; počas oneskorenia sa spúšťa znova (relé sa rozpojí).
P-17: Po spustení je relé počas trvania signálu zopnuté, vstupný signál zmizne a po čase oneskorenia A sa odpojí; počas doby oneskorenia sa relé opäť spustí, aby zostalo zopnuté, a časovanie sa zastaví, kým nezmizne posledný signál a čas oneskorenia A Po odpojení.
P-18: Po zapnutí napájania sa relé okamžite uzavrie a po oneskorení A sekúnd sa vypne; až do ďalšieho zapnutia.
P-21: Dajte signál a relé sa uzavrie po oneskorení A.
P-22: Dajte trvalý signál. Po prekročení času A sa relé uzavrie; signál zmizne a relé sa rozpojí.
P-23: Keď signál zmizne na dobu dlhšiu ako A, relé sa zopne; keď je signál, relé sa rozpojí.
P-24: Dajte nepretržitý signál. Po prekročení času A sa relé uzavrie; ak signál zmizne na viac ako čas A, relé sa rozpojí.
P-25: Dajte nepretržitý signál, po prekročení času A sa relé zopne; dajte opäť nepretržitý signál, po uplynutí času A sa relé odpojí
P-26: Dajte signál a relé sa po uzavretí na čas A odpojí; po zmiznutí signálu sa relé opäť uzavrie na A sekúnd a potom sa zastaví
P-27: Pri impulznom signáli (vzostupná alebo zostupná hrana) sa relé rozpojí a nie je žiadny impulzný signál. Relé sa zopne po časovom oneskorení A (nepretržitá vysoká úroveň alebo nepretržitá nízka úroveň sa považuje za žiaden impulz).
P-28: Po zapnutí napájania sa relé zopne po čase oneskorenia A, kým sa napájanie nevypne.
P-31: Po zapnutí napájania sa relé zopne na čas A, rozpojí na čas B, nekonečná slučka; vypnutie napájania sa zastaví.
P-32: Je tu nepretržitý signál, relé sa zopne na čas A, rozpojí na čas B, nekonečná slučka; keď signál zmizne, slučka sa ukončí.
P-33: Dajte signál, relé sa zopne na čas A a rozpojí na čas B, nekonečná slučka; dajte ďalší signál, aby sa slučka ukončila.
P-34: Po zapnutí napájania sa po oneskorení času A relé zopne a po uplynutí času B sa rozpojí.
P-35: Dajte signál, po oneskorení času A sa relé zopne a po 8 hodinách zopnutia sa rozpojí.
P-36: Dajte nepretržitý signál. Po prekročení času A sa relé zopne a po zopnutí na 8 hodín sa rozpojí; signál zmizne, časovač sa vymaže a relé sa rozpojí.
P-37: Keď je signál, relé sa po uplynutí času A automaticky odpojí a po odpojení sa odpočíta čas B. Spustenie signálu je neplatné v čase A+B.
P-38: Keď je signál, relé sa automaticky odpojí po uzavretí času A. Po odpojení sa bude počítať 8 hodín a potom sa po uzavretí času A opäť automaticky odpojí.
P-41: Žiadna akcia, keď je signál; spúšťanie, keď signál zmizne; relé sa pritiahne a odpojí sa po uplynutí času A.
P-42: Signál zmizne, relé sa zopne po časovom oneskorení A; relé sa rozpojí po ďalšom časovom oneskorení 8.
P-43: Signál zmizne a relé sa zopne po zmiznutí, ktoré prekročí čas A; relé sa odpojí po časovom oneskorení B.
P-44: Po zapnutí napájania sa relé zopne na čas A a odpojí na čas B; relé sa odpojí a zastaví po c cykloch.
P-45: Po zapnutí napájania sa relé zopne na čas A a odpojí na čas B; relé sa odpojí a zastaví po c cykloch: Po zapnutí sa nevykoná žiadna akcia; po zadaní signálu sa relé na čas A zatiahne a na čas B rozpojí; relé sa po cykle c rozpojí a zastaví; po zadaní signálu sa opäť vykoná.
P-46: Po zadaní signálu viac ako raz A sa relé zopne; zostane zopnuté; vypne sa a zastaví.

Zoznam balíkov:

1 x reléový modul
