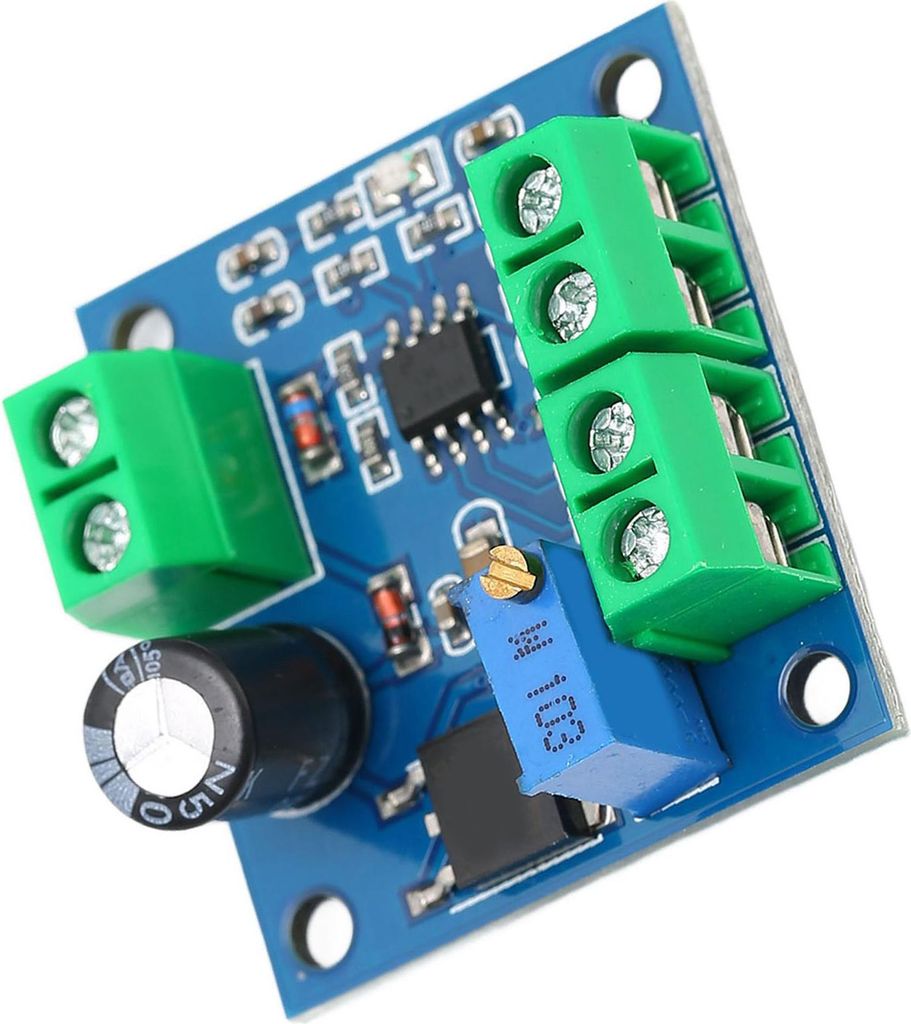

Modul prevodníka napätia na frekvenciu 0?10V na 0?10KHz Doska na prevod analógového signálu

Funkcia:

1. Napäťový frekvenčný modul, napäťový frekvenčný impulzný signál môže generovať rôznu frekvenciu podľa vstupnej úrovne.
2. 0?10V AŽ 0?1KHZ: Frekvenčný analógový modul napäťového signálu môže konvertovať napätie 0?10V na frekvenčný impulzný signál 0?10KHz.
3. JEDNODUCHÉ OBSLUHOVANIE: Široký rozsah vstupného ovládateľného napätia a frekvencie, možno ho vkladať priamo bez sériového odporu.
4. JEDNODUCHÉ ZAPOJENIE: Modul na konverziu signálu má jasné svorky na zapojenie, má stabilné pripojenie a menej rušenia.
5. KOMPAKTNÁ VEĽKOSŤ: Konverzná doska má kompaktné rozmery, s montážnymi otvormi, ľahko sa inštaluje a nezaberá miesto.

Špecifikácia: Konverzný modul je vybavený špeciálnym konektorom, ktorý je vhodný na prestavbu:

Item Type: Prevodník: Modul pre prevod napätia na frekvenciu
Pracovné napätie: 13,5 V - 30 V
Rozsah vstupného riadeného napätia: 0-10V
Rozsah výstupnej frekvencie: 1: 0-10KHz
Veľkosť: 1,5 mm: Približne 33 x 34 mm / 1,3 x 1,34 palca
Pokyny na zapojenie:
VCC: Pracovné napájanie: VCC
GND: Uzemnenie napájania
F: Vstupný frekvenčný impulzný signál
VOUT: Výstupné zodpovedajúce napätie
GND: Výstupná zem
Indikácia:
Na F je pripojený frekvenčný impulzný signál a na konci VOUT je príslušné výstupné napätie.
Vstup a výstup si zodpovedajú:
100Hz=1V
1KHz=10V

Zoznam balíkov:

1 x Modul napätia na frekvenciu

Pozn:

Ak sa počas používania vyskytne odchýlka v korešpondencii, môžete nastaviť potenciometer na doske na kalibráciu.
