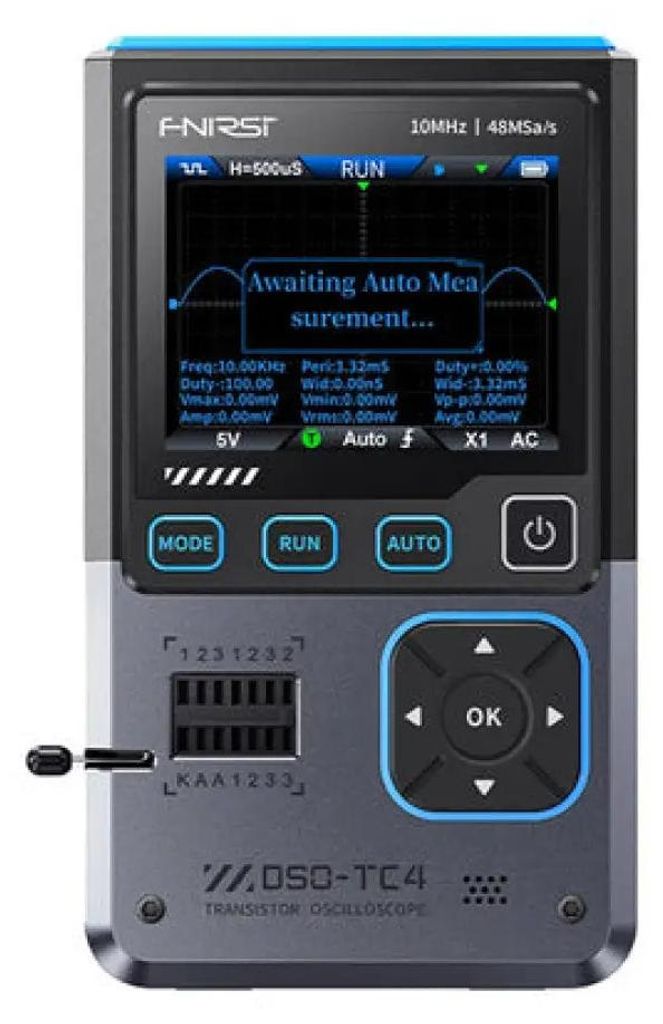

Prenosný mini 3-v-1 osciloskop FNIRSI DSO-TC4
FNIRSI DSO-TC4 je zariadenie, ktoré spája tri funkcie: digitálny osciloskop, tester elektronických komponentov a generátor signálov. Kombináciou analýzy tvaru vlny s funkciami na rozpoznávanie komponentov a testovanie signálov sa ukáže ako užitočný v servisných aplikáciách. Okrem toho inteligentná funkcia Anti-Burn chráni vstupný obvod pred poškodením, keď sú meracie sondy nesprávne pripojené. To robí zariadenie bezpečným na použitie aj pre menej skúsených používateľov.
Funkcie merania a analýzy signálu
Zariadenie ponúka meraciu frekvenčnú pásmo až do 10 MHz a frekvenciu vzorkovania 48 MSa/s. Dokáže zobrazovať vlnové tvary s vysokou detailnosťou a presnosťou, čo umožňuje analýzu napäťových signálov v reálnom čase. S 13 vopred definovanými vlnovými tvarmi a frekvenciami v rozsahu 0-50 kHz (amplitúda 0,1-3,0 V) umožňuje generátor signálov simuláciu rôznych pracovných podmienok obvodov.
Rozšírené možnosti testovania komponentov
Vstavaný tester komponentov automaticky rozpoznáva diódy, tranzistory (vrátane MOSFET), rezistory, kondenzátory a ďalšie pasívne aj aktívne komponenty. S testovacími kontaktmi a inteligentným rozpoznávaním komponentov je možné rýchle diagnostikovanie a identifikácia parametrov.
Pohodlná práca
2,8-palcový farebný TFT displej poskytuje ľahko čitateľné údaje a grafy. Používateľské rozhranie podporuje osem jazykov, čo uľahčuje konfiguráciu zariadenia. Ovládací panel je navrhnutý pre rýchly prístup k kľúčovým funkciám, ako je automatický režim, pauza a zmena režimu.
Pripojenie a napájanie
Osciloskop je vybavený portom USB-C na nabíjanie a prenos dát. Možnosť exportu vlnových tvarov do počítača uľahčuje ďalšiu analýzu a archiváciu výsledkov. Vstavaná lítium-iónová batéria s kapacitou 1500 mAh zabezpečuje dlhú prevádzku zariadenia a automatický režim spánku predlžuje čas medzi nabíjaniami.
Obsah balenia
- osciloskop
- sonda P1600
- krokodílie svorky
- 3x testovacie háčiky
- používateľská príručka
- nabíjací kábel USB-C
- adaptér
Osciloskop
| Výrobca | Fnirsi |
|---|
| Model | DSO-TC4 |
|---|
| Displej | Farebný TFT displej 2,8 palca |
|---|
| Podsvietenie | Regulovateľná jasnosť |
|---|
| Napájanie | USB typ C (5V/1A) |
|---|
| Batéria | Lítium-iónová 3,7V, 1500mAh |
|---|
| Jazyky | 8 jazykov (vrátane čínštiny, angličtiny, nemčiny, portugalčiny, japončiny, španielčiny, kórejčiny, ruštiny) |
|---|
| Rozmery | približne 90×142×27,5 mm |
|---|
| Hmotnosť | 186 g |
|---|
| Frekvencia vzorkovania v reálnom čase | 48MSa/s |
|---|
| Analógové frekvenčné pásmo | 10 MHz |
|---|
| Vstupná impedancia | 1MΩ |
|---|
| Režim pripojenia | AC/DC |
|---|
| Rozsah testovacieho napätia | Sonda 1:1 - 80Vpp (±40V); Sonda 10:1 - 800Vpp (±400V) |
|---|
| Vertikálna citlivosť | 10mV/diel.-10V/diel. (rozsah X1) |
|---|
| Vertikálny posun | Regulovateľný s indikáciou |
|---|
| Rozsah časovej základne | 50ns-20s |
|---|
| Režimy spúšťania | Automatický / Normálny / Jednorazový |
|---|
| Typ spúšte | Stúpajúci front, Klesajúci front |
|---|
| Úroveň spúšťania | Regulovateľná s indikáciou |
|---|
| Zmrazenie vlnového tvaru | Áno (funkcia HOLD) |
|---|
| Automatické meranie | Maximálne, minimálne, priemerné, RMS, Vpp, frekvencia, perioda, koeficient zaplnenia (pracovný cyklus) hodnoty |
|---|
Tranzistory
| Dióda | Rozsah: Pokles napätia <5V |
|---|
| Zenerova dióda | Rozsah: 0,01-32V; spätné prienikové napätie (testovacia zóna KAA). |
|---|
| Polové tranzistory (FET) | JFET - meranie kapacity brány (Cg), prúd Id pri Vgs a pokles napätia cez ochrannú diódu (Uf); IGBT - meranie drenážneho prúdu pri Vgs, pokles napätia cez ochrannú diódu (Uf); MOSFET - prahové napätie (Vt), kapacita brány (Cg), odpor drenáž-zdroj (Rds), pokles napätia cez ochrannú diódu (Uf). |
|---|
| Tyristory (SCR) | Jednosmerný - napätie spúšťania <5V, úroveň brány; obojsmerný - prúd spúšťania <6mA |
|---|
| Kondenzátory | Rozsah: 25pF-100mF, meranie kapacity a koeficientu strát (Vloss) |
|---|
| Rezistory | Rozsah: 0,01Ω-50MΩ |
|---|
| Induktor | Rozsah: 10μH-1000μH |
|---|
Generátor signálov
| Výstupný vlnový tvar | Podporuje 13 druhov vlnových tvarov |
|---|
| Frekvencia vlnového tvaru | 0-50 kHz |
|---|
| Koeficient zaplnenia vlnového tvaru | 0-100% |
|---|
| Amplitúda vlnového tvaru | 0,1-3,0V |
|---|
FNIRSI DSO-TC4 je kompaktný univerzálny prístroj pre všetkých technologických nadšencov a fanúšikov elektroniky. Kombinuje tri výkonné funkcie v jednom zariadení: digitálny osciloskop, tester súčiastok a generátor signálov. Vďaka inteligentným analytickým funkciám a automatickému rozpoznávaniu súčiastok je tento prístroj ideálny na merania, diagnostiku a servisné práce aj pre začiatočníkov. Inteligentná funkcia proti prepáleniu chráni vstupný obvod v prípade nesprávne pripojených testovacích sond a zaručuje tak dodatočnú bezpečnosť.
Meracie funkcie a analýza signálu
DSO-TC4 ponúka šírku pásma až 10 MHz a vzorkovaciu frekvenciu 48 MSa/s, čo je ideálne na vysoko presnú vizualizáciu kriviek signálov v reálnom čase. Integrovaný generátor signálov poskytuje 13 preddefinovaných priebehov s frekvenciami od 0 do 50 kHz (amplitúda 0,13,0 V) na simuláciu širokého rozsahu podmienok obvodu.
Výkonný tester komponentov
Pomocou integrovaného testera súčiastok môžete automaticky rozpoznať rezistory, kondenzátory, diódy, tranzistory (vrátane MOSFET) a mnohé ďalšie aktívne a pasívne súčiastky. Vďaka inteligentnému rozpoznávaniu zásuviek možno parametre analyzovať rýchlo a spoľahlivo - ideálne na opravy, tvorbu prototypov a vývoj.
Intuitívne ovládanie
Farebný 2,8-palcový TFT displej poskytuje grafy a namerané údaje ostré ako britva. Používateľské rozhranie je viacjazyčné (8 jazykov) a umožňuje užívateľsky prívetivú navigáciu s rýchlym prístupom k automatickému režimu, funkcii pauzy alebo zmene režimu.
Pripojenia a napájanie
Osciloskop má port USB-C na nabíjanie a prenos údajov. Meracie krivky možno jednoducho exportovať do počítača na ďalšie spracovanie alebo archiváciu. Integrovaná lítium-iónová batéria s kapacitou 1 500 mAh zaručuje dlhý čas prevádzky a maximálnu účinnosť vďaka automatickému vypnutiu.
Rozsah dodávky
- Osciloskop DSO-TC4
- Testovacia sonda P1600
- Aligátorová svorka
- 3x testovacie háčiky
- Nabíjací kábel USB-C
- Adaptér
- Návod na použitie
Technické údaje| Výrobca: Fnirsi | Fnirsi |
|---|
| Model | DSO-TC4 |
|---|
| Displej | 2,8 TFT farebný displej |
|---|
| Osvetlenie | Nastaviteľný jas |
|---|
| Napájanie | USB typu C (5 V/1 A) |
|---|
| Nabíjateľná batéria | Li-Ion 3,7 V, 1500 mAh |
|---|
| Jazyky | 8 jazykov (nemčina, angličtina, čínština, portugalčina, japončina, španielčina, kórejčina, ruština) |
|---|
| Rozmery | približne 90 × 142 × 27,5 mm |
|---|
| Hmotnosť cca | 186 g |
|---|
| Vzorkovacia frekvencia v reálnom čase | 48 MSa/s |
|---|
| Analógová šírka pásma | 10 MHz |
|---|
| Vstupná impedancia | 1 MΩ |
|---|
| Väzba | AC/DC |
|---|
| Rozsah meracieho napätia | Sonda 1:1 80Vpp (±40V); 10:1 800Vpp (±400V) |
|---|
| Vertikálne rozlíšenie | 10 mV/div 10 V/div (rozsah X1) |
|---|
| Vertikálny posun | nastaviteľný, so zobrazením |
|---|
| Časová základňa | 50 ns 20 s |
|---|
| Režimy spúšťania | Automatický / Normálny / Jednorazový |
|---|
| Typ spúšte | vzostupná alebo klesajúca hrana |
|---|
| Úroveň spúšťania | nastaviteľná, so zobrazením na displeji |
|---|
| Zmrazenie tvaru vlny | Áno (funkcia HOLD) |
|---|
| Automatické meranie | Max, min, priemer, RMS, Vpp, frekvencia, trvanie periódy, pracovný cyklus |
|---|
