Osciloskop a generátor signálov 2 v 1 FNIRSI 1014D

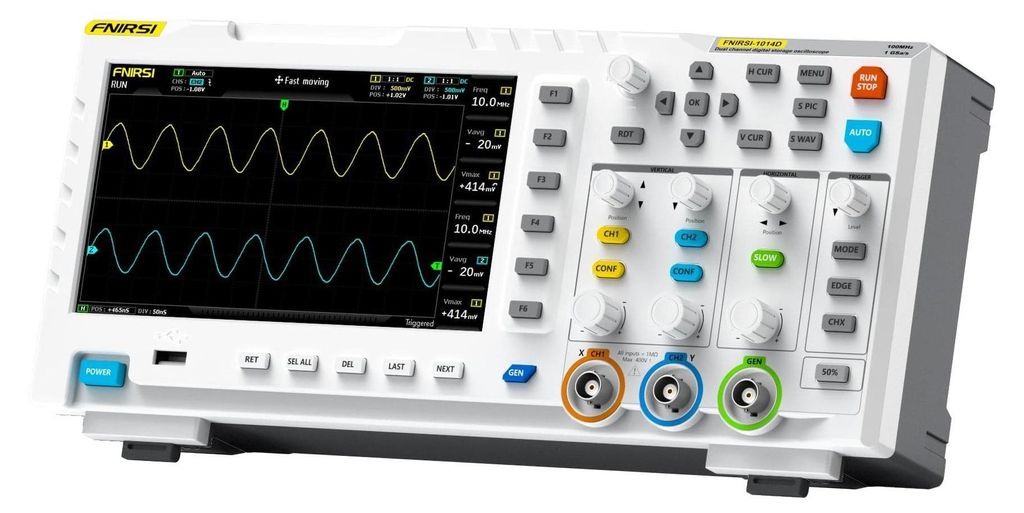

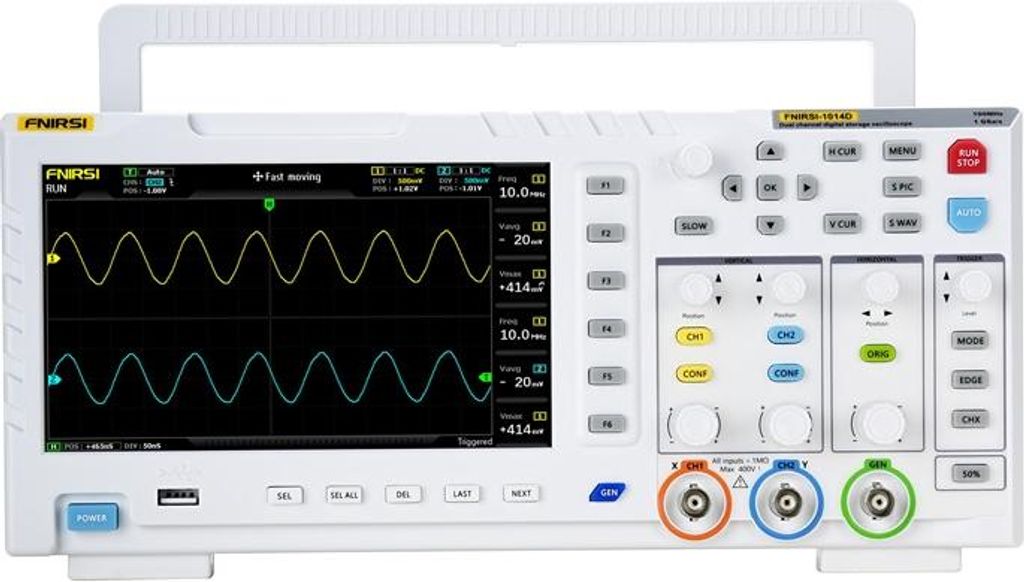

FNIRSI 1014D je kompaktný digitálny osciloskop, ktorý bol vyvinutý pre elektronické servisné, výskumné a vývojové oddelenia, technické vzdelávanie a hobby technikov. Umožňuje súčasnú analýzu a generovanie signálov, čo výrazne rozširuje rozsah použitia pri diagnostike obvodov, testovaní prototypov alebo pri učení sa práci s priebehmi signálov. Prístroj disponuje dvoma vstupnými kanálmi s impedanciou 1 M? a podporuje šírku pásma 100 MHz pri vzorkovacej frekvencii 1 GSa/s. Obsluhu uľahčuje 7-palcový LCD displej s rozlíšením 800×480 pixelov. K dispozícii sú funkcie automatická analýza, FFT, režim X-Y a záznam kurzora. Okrem toho je k dispozícii 1 GB vnútorná pamäť s možnosťou uloženia až 1 000 priebehov a 1 000 snímok obrazovky a dáta sa dajú jednoducho exportovať do počítača cez USB.
Rýchla analýza signálu
Vysoká vzorkovacia frekvencia 1 GSa/s a šírka pásma 100 MHz umožňujú podrobnú analýzu analógových a digitálnych signálov. Vďaka tomu môže zariadenie rozpoznať aj krátkodobé anomálie v priebehu signálu. Medzi režimy spúšťania patria „Auto“, „Jednotlivý“ a „Normálny“, takže zariadenie dokáže zachytiť aj rušivé impulzy, aj bežné analógové signály, ako sú sinusové krivky.
Vstavaný generátor DDS
Integrovaný generátor signálu DDS podporuje 14 štandardných priebehov (vrátane sínusového, obdĺžnikového, pílkovitého a trojuholníkového) s presným nastavením frekvencie v krokoch po 1 Hz. riešenie umožňuje generovanie signálov s presnými parametrami pre testovanie a simulácie. Rozsah výstupnej frekvencie siaha až do 10 MHz (pre sinusovú vlnu), čo umožňuje testovanie širokej škály elektronických a signálnych obvodov.
Funkcia zachytávania priebehu
Pomocou funkcie „Zaznamenať výstup“ môžete uložiť časť alebo celý skutočný priebeh osciloskopu ako výstupný signál generátora. Možnosť uložiť až 1 000 užívateľsky definovaných signálov zvyšuje flexibilitu pri testovaní a analýzach. Toto riešenie odlišuje FNIRSI 1014D od klasických generátorov s arbitrárnym výstupom, ktoré sú založené výlučne na manuálnom nastavovaní signálu.
Ochrana proti prepätiu
Integrovaný modul ochrany proti vysokému napätiu umožňuje zariadeniu bezpečne merať signály až do 400 V (s sondou x10), čím sa riziko poškodenia zariadenia pri meraniach v systémoch napájaných zo siete. Ochranná funkcia pracuje automaticky, takže pri náhodnom použití sondy bez prepnutia na x10 nedochádza k poškodeniu zariadenia.
Displej s vysokou čitateľnosťou
7-palcový farebný TFT displej s rozlíšením 800 x 480 pixelov zaisťuje jasné zobrazenie priebehov signálov. Režim Auto a intuitívne používateľské rozhranie vám umožňujú rýchlo získať prehľad o signáli bez manuálneho nastavovania. Vďaka inteligentnému rozpoznávaciemu algoritmu prístroj automaticky prispôsobí úroveň spúšťača aj pri priebehoch s viacerými sklonmi alebo takzvanou mŕtvou zónou. Takéto riešenie šetrí čas a zabraňuje chybám pri interpretácii. Osciloskop môže uložiť až 1 000 snímok obrazovky a 1 000 priebehov signálu do 1 GB veľkej internej pamäte, ktoré je možné zobraziť ako miniatúry, čo umožňuje rýchle prezeranie a výber. Používateľské rozhranie umožňuje zväčšovanie, mazanie a exportovanie dátových záznamov bez opustenia režimu kontroly.
Funkcie analýzy signálu
Vďaka integrovanej funkcii FFT a režimu zobrazenia priebehu X-Y môžete analyzovať harmonické a porovnávať amplitúdy a fázové posuny dvoch signálov. Ide o užitočné nástroje pri diagnostike elektronických obvodov. Okrem toho manuálny režim merania kurzorom umožňuje odčítanie špičkovej hodnoty a frekvencie bez nutnosti prepočítavania stupnice, čo zvyšuje presnosť analýzy aj pri skreslených priebehoch. Prístroj používa špeciálny algoritmus na dekódovanie signálu voliča, čím odstraňuje problém nesprávnych meracích hodnôt spôsobených oxidáciou alebo opotrebovaním mechanizmu. Aj keď je enkodér poškodený, osciloskop funguje správne.
Súčasťou balenia je:
- Osciloskop FNIRSI 1014D 2 v 1
- 2 sondy 100 MHz
- USB nabíjačka
- Návod na použitie
| Výrobca | FNIRSI |
|---|
| Model | 1014D |
|---|
| Kanály | 2 |
|---|
| Veľkosť LCD obrazovky | 7 palcov |
|---|
| Rozlíšenie LCD displeja | 800 × 480 |
|---|
| Technológia displeja | LCD |
|---|
| Frekvenčná charakteristika | 100 MHz |
|---|
| Vzorkovacia frekvencia | 1 GSa/s |
|---|
| Najvyššie testovacie napätie | 1X: 40 V, 10X: 400 V |
|---|
| Kurzor | Poloha XY
Y-spúšť |
|---|
| Režim rolovania (Roll) | Podporované |
|---|
| Automatická kalibrácia | Podporované |
|---|
| Záznam priebehu | 1000 snímok + 1000 priebehov |
|---|
| Správa kriviek | Podporované |
|---|
| Presnosť napätia | ±5 % |
|---|
| Doba nábehu | < 3 ns |
|---|
| Hĺbka pamäte | 240 Kbit |
|---|
| Vstupný odpor | 1 M? |
|---|
| Citlivosť | 50 mV ~ 500 V |
|---|
| Časová základňa | 50 s ~ 10 ns |
|---|
| Režim spúšťania | Jednotl. / Normálny / Auto |
|---|
| Hrana spúšťača | Stúpajúca / Klesajúca |
|---|
| Prepojenie | AC/DC |
|---|
| Presnosť frekvencie | ±0,01 % |
|---|
| Parametre | 12 typov |
|---|
| Generátor | 14 typov |
|---|
| Zaznamenávanie výstupu | Podporované |
|---|
| Rozšírenie | Export cez USB |
|---|
| Napájanie | 5 V 2 A / 3 A / 4 A |
|---|
| Rozmery | 310 × 145 × 70 mm |
|---|
