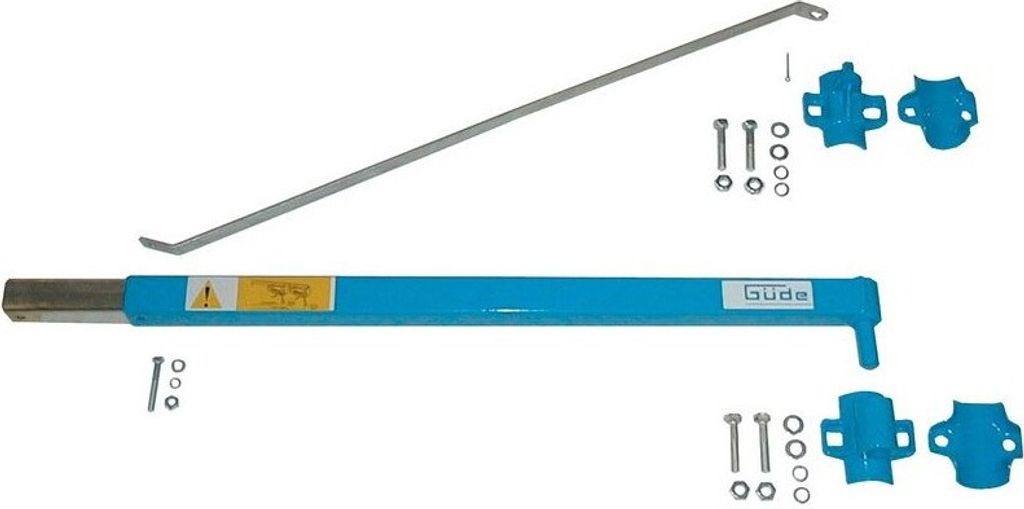

Otočné rameno Güde TYP 1200

ZÁVESNÉ rameno TYP 1200 1715

Kyvné oceľové rameno s maximálnou nosnosťou 600 kg, určené na bezpečné zavesenie elektrických lanových kladkostrojov (→ kompatibilné s modelmi GSZ 100/200, GSZ 200/400, GSZ 300/600.

Bočné a dĺžkové rozšírenie manipulačného priestoru pri zdvíhaní alebo spúšťaní zavesených bremien (→ rozsah otáčania: ± 75°, max.

Zloženie súpravy: nosné trubky (→ vonkajšie/vnútorné predĺženie, pridržiavacia vzpera, upevňovacie svorky (2, malý montážny materiál.

Špecifikované na montáž na kruhové rúrky (→ priemer: 50 mm.

Celkové rozmery (d x š x v: 820 x 100 x 430 mm.

Vlastnosti:

• pre upevnenie na kruhové rúry s vonkajším Ø 50 mm (1 œ) / stena min. 3 mm
• 2 upevňovacie svorky (vnútorné/vonkajšie)
• Nosná rúrka
• Podporná vzpera
• vrátane upevňovacích skrutiek

Technické údaje:

• max. nosnosť bez vratnej kladky: 600 kg
• max. dĺžka výsuvu: 1 100 mm
• max. rozsah otáčania: vľavo/vpravo 75°
• Rozmery
  • Výška: 430 mm
  • Šírka: 100 mm
  • Dĺžka: 820 mm
• Hmotnosť: 8,5 kg

Na upevnenie na kruhové rúry 50 mm (1 ½") v súlade s platnými bezpečnostnými predpismi a špecifikáciami z návodu na obsluhu lanového kladkostroja. P ozostáva z: 2 upevňovacích svoriek (vnútorné/vonkajšie) Nosná rúrka Upevňovacia vzpera a potrebné upevňovacie skrutky. V hodné pre lanové kladkostroje: 100/200, 125/250, 200/400, 250/500. Výrobný artikel: 01715 EAN: 4015671017154

Ideálne a praktické

Tento držiak otočného ramena použite pre všetky bežné lanové kladkostroje do 600 kg.

• Maximálna dĺžka otočného ramena je 750 mm

Otočné rameno Güde 1200 Príslušenstvo pre zdvíhaciu techniku Güde na upevnenie na kruhové rúry s vonkajším Ø 50 mm ( 1½ ) a stenou najmenej 3 mm. Skladá sa z: 2 upevňovacích svoriek (vnútorné/vonkajšie) nosnej vzpery na uchytenie rúrky a potrebných upevňovacích skrutiek Otočné rameno Güde vhodné pre: Elektrický lanový zdvihák GSZ 100/200 (č. výr. 55050) Elektrický lanový zdvihák GSZ 200/400 (č. výr. 01706) Elektrický lanový zdvihák GSZ 300/600 (č. výr. 01708) Technické údaje: Max. Zaťaženie: 600 kg Max. Max. dĺžka vysunutia: 1100 mm Rozsah otáčania: 75° vľavo/vpravo Rozmery (DxŠxV): 820 x 100 x 430 mm Hmotnosť: 8,5 kg
