Príručka k nástenným držiakom na televízor
Televízory môžete vďaka ich konštrukcii a nízkej vlastnej hmotnosti namontovať aj na stenu. Na bezpečné upevnenie televízora sa vyžaduje špeciálny nástenný držiak.
1. Vyhotovenia nástenných držiakov na televízor
Nástenné držiaky na televízory a monitory sa odlišujú najmä vo svojej flexibilite. Rôzne modely majú pohyblivé časti, pomocou ktorých môžete pripevnenú obrazovku otočiť alebo sklopiť.
Predstavíme vám vlastnosti praktického príslušenstva pre televízor.
Všeobecné vlastnosti nástenných držiakov
- Vyrobené z kovu alebo ocele
- Vlastná hmotnosť závisí od veľkosti, pohybuje sa v rozpätí 2 – 5 kg
- Obmedzenia hmotnosti: Podľa modelu je nosnosť až 80 kg
- Vyhotovenie s jedným ramenom pre malé obrazovky (do uhlopriečky 40 palcov)
- Vyhotovenie s dvomi ramenami pre veľké obrazovky (do uhlopriečky 70 palcov)
Stropný držiak na televízor: Ak televízor nemôžete namontovať na stenu kvôli priestoru, napríklad kvôli šikmej streche, alebo ak uprednostňujete nezvyčajný typ montáže, plochý televízor môžete namontovať aj pomocou stropného držiaka. Takéto držiaky na televízor sú sklápateľné až do 90° a sú individuálne výškovo nastaviteľné.

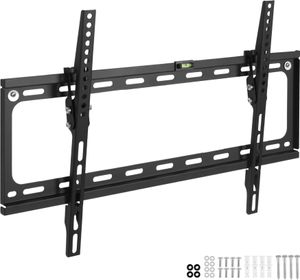

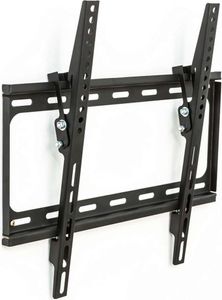

1.1 Sklápacie nástenné držiaky
Držiaky na televízor môžete plynule sklopiť zvyčajne v rozmedzí -15 až +15 stupňov. Tieto modely nemajú možnosť otočenia obrazovky.
Sklápací držiak na televízor je dostatočný, ak pozorovací uhol zostáva vždy rovnaký z dôvodu pevnej polohy sedenia v miestnosti. Možnosť sklopenia pritom slúži na prípadné vyrovnanie výškového rozdielu medzi obrazovkou a divákom.
Konštrukcie sa skladajú z horizontálnej priečnej vzpery, ku ktorej sú pripevnené dve samostatné pridržiavacie zariadenia, ktoré upevňujú monitor.

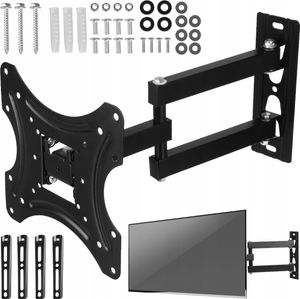

1.2 Otočné nástenné držiaky
Otočné nástenné držiaky ponúkajú možnosť nastaviť obrazovku na akúkoľvek stranu a do výšky očí. K nástennému držiaku je pripojený výsuvný držiak, pomocou ktorého môžete nastaviť vzdialenosť medzi televízorom a stenou podľa potreby.

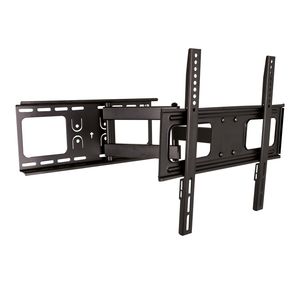

Nástenný držiak s možnosťou sklopenia a otočným ramenom.
Otočné rameno držiaka na televízor je potrebný vtedy, ak sa poloha sedenia obmieňa v rámci miestnosti. Napríklad medzi pohovkou a jedálenským stolom. Televízor tak môžete bez problémov nastaviť do požadovaného smeru.

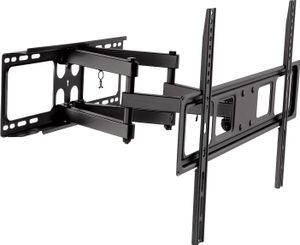

Vďaka otočnému nástennému držiaku je nastavenie obrazovky veľmi flexibilné.

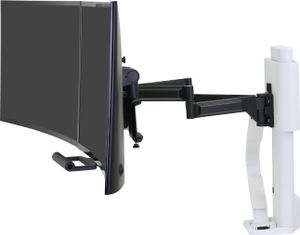

Pre zakrivené televízory potrebujete špeciálne otočné držiaky, pri ktorých možno flexibilne nastaviť uhol upevňovacích ramien tak, aby vyhovovali televízorom s rôznym stupňom zakrivenia.
1.3 Porovnanie nástenných držiakov na televízor
V nasledovnej tabuľke nájdete priame porovnanie medzi rôznymi konštrukciami:

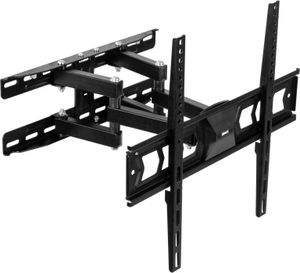

| Sklápací nástenný držiak | Otočný nástenný držiak | Úplne flexibilný nástenný držiak |
|---|---|---|
 |  |  |
| Žiadne otočné rameno | Vysúvateľné otočné rameno | Vysúvateľné otočné ramená |
| Odstup od steny nie je možné nastaviť Unesie televízory s uhlopriečkou do 42 palcov a hmotnosťou 30 kg | Unesie televízory s uhlopriečkou do 42 palcov a hmotnosťou 30 kg | Dve otočné ramená pre vyššiu stabilitu a zaťažiteľnosť (max. 70 palcov a 80 kg) |
| Prípojky na zadnej strane zariadenia sú ťažko prístupné | ||
| Kompatibilita so štandardmi VESA: 75 x 75/100 x 100/, 200 x 100/200 x 200/, 400 x 200/300 x 300/, 400 x 300/400 x 400 | Kompatibilita so štandardmi VESA: 75 x 75/100 x 100/, 200 x 100/200 x 200 | Kompatibilita so štandardmi VESA: 75 x 75/100 x 100/, 200 x 100/200 x 200/, 400 x 200/300 x 300/, 400 x 300/400 x 400/, 600 x 200/600 x 400 |
Všetky nástenné držiaky na televízor sa zvyčajne dodávajú s príslušnými skrutkami a príchytkami s vysokou pevnosťou. V prípade, že použijete vlastné skrutky, uistite sa, že majú triedu pevnosti 8.8. Viac sa dozviete v kapitole 3.2.
2. Rozmery VESA pre štandardizované možnosti upevnenia
Organizácia VESA (Video Electronics Standards Association) je združenie stoviek spoločností, ktoré vytvárajú spoločné normy v elektronickom priemysle. Napríklad na video prenos a špeciálne na upevnenie plochých obrazoviek.
Ak je vzdialenosť medzi otvormi pre skrutky 300 mm na výšku a 200 mm na šírku, zodpovedá to rozmeru VESA 300 x 200 mm.
Rozmer VESA označuje vzdialenosť medzi otvormi pre skrutky umiestnenými na zadnej strane obrazovky. Otvory pre skrutky umožňujú montáž na príslušné držiaky.
V nasledovnej časti prinášame prehľad všetkých rozmerov VESA:
| Rozmerov VESA | |||
|---|---|---|---|
| VESA 75 x 75 mm | VESA 200 x 200 mm | VESA 400 x 200 mm | VESA 600 x 200 mm |
| VESA 100 x 100 mm | VESA 300 x 200 mm | VESA 400 x 300 mm | VESA 600 x 400 mm |
| VESA 200 x 100 mm | VESA 300 x 300 mm | VESA 400 x 400 mm | VESA 800 x 400 mm |
Ak vybraný držiak unesie hmotnosť televízora, ale rozmery VESA sa nezhodujú, môžete použiť takzvané adaptéry VESA. Pomocou dosiek adaptéra môžete namontovať televízor na každý držiak.
3. Montáž nástenného držiaka
Pri správnej montáži nástenného držiaka je potrebné zvážiť základné faktory, na ktoré by ste mali myslieť vopred.
Na vyvŕtanie otvorov sú zvyčajne súčasťou dodávky tzv. vŕtacie šablóny, pomocou ktorých jednoducho dodržíte centimetrové rozostupy medzi jednotlivými vŕtacími otvormi.
Vlastnú šablónu si ľahko vytvoríte a efektívne použijete.
ablónu si môžete jednoducho vyrobiť sami z kúska kartónu alebo papieru na pečenie. Kartón, prípadne papier podržte na zadnej strane zariadenia a vyznačte naň otvory. Teraz môžete rozostup otvorov jednoducho preniesť na stenu.
3.1 Parametre steny
Materiál steny je základným predpokladom pre spôsob upevnenia držiaka televízora a príchytky, ktoré sa majú použiť na zabezpečenie stabilného uchytenia. Napríklad betónová stena má iné predpoklady na montáž v porovnaní s vápencová stena alebo stena zo sadrokartónu. Materiál steny navyše určuje aj postup pri vŕtaní. Takisto by ste sa mali uistiť, že skrutky majú aj zodpovedajúcu vysokú pevnosť, aby uniesli hmotnosť nástenného držiaka vrátane televízora.
3.2 Potrebné pomôcky
Na montáž potrebujete nasledovné pomôcky:
- Vŕtačka
- Skutky (zvyčajne sú súčasťou dodávky)
- Príchytky
- Vodováha
Aké príchytky, skrutky a vŕtačky potrebujete na montáž je v krátkosti opísané v nasledovnej časti.
| Príchytky | ||
|---|---|---|
 |  |  |
| Betón, Plná tvárnica | Betón, Plná tvárnica, Dierovaná tehla, Pórobetón, Stenové dosky | Stenové dosky, Sadrokartón, Sadrovláknitá doska, Pórobetón, Dierovaná tehla |
Skrutky
Uistite sa, že skrutky majú okrem správneho priemeru aj príslušnú triedu pevnosti! Skrutky by mali mať triedu 8.8, aby sa zabránilo ich zlomeniu. Trieda pevnosti 8.8 má nadpriemernú kvalitu, a preto sú skrutky zvyčajne dostupné len v špecializovaných predajniach.
Trieda pevnosti sa zvyčajne uvádza na hlave každej skrutky.
Vŕtačka
| Otočná vŕtačka | Príklepová vŕtačka | Vŕtacie kladivo | |
|---|---|---|---|
| Materiál | Pórobetón, Dierovaná tehla, Duté murivo | Duté murivo, Plná tehla, Vápenopiesková tehla | Prírodný kameň, Betón |
4. Správa káblov
Ak k televízoru pripájate ďalšie zariadenia, napríklad Blu-ray prehrávače, hracie konzoly, prijímače a reproduktory, rýchlo vznikne neprehľadný a nepekný uzol káblov.
Pomocou plastového alebo hliníkového káblového kanála môžete všetky káble úhľadne uložiť a ukryť za krytom.
S káblovým kanálom môžete káble uskladniť jednoducho a efektívne
Káblová hadica je alternatíva ku káblovému kanálu, ale v porovnaní s ním vyzerá celkom neatraktívne. Káblová hadica sa navyše viac hodí na zväzovanie káblov na skrytých miestach, kde káble nie sú viditeľné.
Káblová hadica spĺňa účel, vyzerá však neatraktívne.
5. Často kladené otázky
Na čo je potrebné dbať pri nástennom držiaku?
Upozorňujeme, že existujú otočné a sklopné držiaky na televízor. Väčšinou majú zariadenia oba pohybové mechanizmy. Navyše je dôležité, aby televízor, ktorý chcete namontovať, neprekročil maximálne zaťaženie nástenného držiaka. Bezpodmienečne sa uistite, že rozmery VESA vášho televízora sú zhodné s rozmermi držiaka. Ide o rozostup vŕtacích otvor na montáž.
Aká je maximálna veľkosť televízora, ktorý môžem zavesiť?
Nástenné držiaky majú nosnosť zariadení zvyčajne do 70 palcov a 80 kg. Držiak však na to musí byť prispôsobený. Kúpte si iba nástenné držiaky, ktoré sú kompatibilné s rozmermi a hmotnosťou zariadenia.
Na čo musím dbať pri montáži nástenného držiaka?
Na pripevnenie držiaka na televízor potrebujete špeciálne príchytky podľa parametrov steny. Použité skrutky musia mať navyše nadpriemernú pevnosť (trieda pevnosti 8.8), aby sa nezlomili. Vhodné príchytky a skrutky sú zvyčajne súčasťou dodávky nástenných držiakov.
