Sprievodca zverákmi

Zverák je neodmysliteľnou súčasťou náradia každého remeselníka. Po upnutí do zveráka je možné obrobky bezpečne a presne opracovať. Neplatí to pritom len pre ťažké kovy a drevo – zverák výrazne uľahčuje aj prácu s drobnejšími a ľahšími materiálmi. V závislosti od oblasti použitia preto existujú rôzne modely zverákov. V tomto sprievodcovi vám predstavíme rozmanité typy a poradíme vám, ako si vybrať vhodný zverák na vaše účely.

1. Všeobecné informácie

Zverák je náradie, ktoré slúži na upevnenie obrobkov pri ich opracúvaní. Na rozdiel od skrutkovej svorky sa zverák spravidla upevňuje na stôl alebo inú pracovnú plochu, v dôsledku čoho sa nedá tak ľahko prenášať. Niektoré modely sú napevno namontované a príliš ťažké na to, aby sa dali podľa potreby nainštalovať na iných miestach. Existujú však aj ľahšie zveráky, ktoré sú určené na prácu s menšími obrobkami. Než vám predstavíme jednotlivé modely zverákov, vysvetlíme si, z akých súčastí sa zverák skladá.

1.1 Súčasti

Zveráky sa líšia svojou konštrukciou a oblasťou použitia. Niektoré súčasti však majú všetky spoločné.

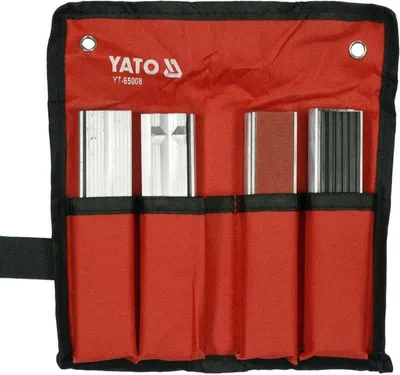

Vymeniteľné čeľuste sa dajú v prípade poškodenia bez problémov vymeniť.

• Dôležitou súčasťou sú upínacie čeľuste, ktoré sa nazývajú aj svorkové čeľuste. Pár čeľustí sa spravidla skladá z pohyblivej prednej a nepohyblivej zadnej upínacej čeľuste.
• Väčšina moderných zverákov má navyše aj vymeniteľné čeľuste, nazývané aj ochranné čeľuste, ktoré sa upevňujú na upínacie čeľuste. Niektoré ochranné čeľuste sú vybavené magnetmi, iné sa upevňujú pomocou skrutiek.

Keďže pri kontakte s obrobkom môže dôjsť k poškodeniu čeľustí, odporúčame siahnuť po zveráku s vymeniteľnými čeľusťami, aby ste nemuseli vymieňať celý zverák.

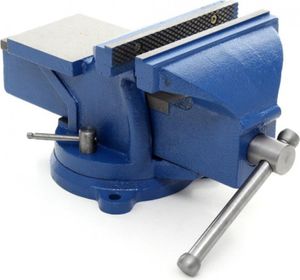

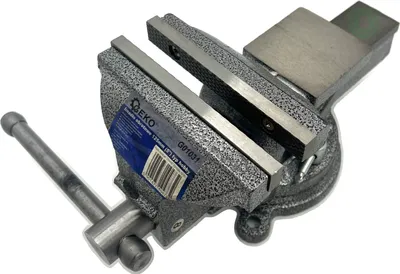

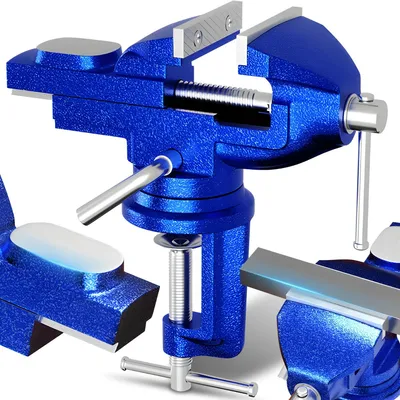

Tento zverák je vybavený nákovou.

• Čeľuste sú spojené pomocou závitového vretena. To sa otáča kľukou a posúva čeľuste v závislosti od smeru otáčania k sebe alebo od seba. Vďaka tomu sa obrobok upne alebo uvoľní.
• Niektoré zveráky sú vybavené malou nákovou, na ktorej môžete obrobky opracúvať kladivom alebo priebojníkom.
• Zveráky s otočným tanierom umožňujú obrobok otáčať horizontálne.

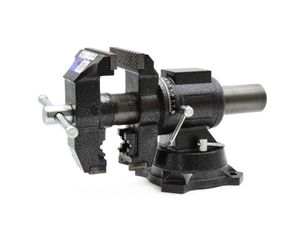

• Drahšie modely majú okrem toho aj ďalší otočný prvok, ktorý umožňuje otáčať upínacie čeľuste vertikálne. Niektoré zveráky majú na spodnej strane druhý pár upínacích čeľustí, ktorý je konštruovaný na prácu so špecifickými obrobkami, napríklad s rúrami. Získate k nim prístup vertikálnym otočením zveráka.

Priebojníkom možno do obrobka urobiť priehlbinu, ktorá slúži na uľahčenie ďalšieho opracovania. Napríklad pri vŕtaní slúži priehlbina ako pomôcka proti skĺznutiu vrtáka.

1.2 Materiál

Väčšina zverákov je vyrobená z kovanej ocele alebo liatiny. Zatiaľ čo liatina sa môže pri vyššom zaťažení zlomiť, varianty z ocele sú zase o niečo drahšie. Výber zveráka závisí aj od toho, s akými materiálmi chcete pracovať a aká sila bude pri opracúvaní pôsobiť na obrobok. Zveráky z ocele sú vhodné najmä pre profesionálov – pri väčšine prác, ako napríklad pri opracúvaní dreva alebo menších kovových dielov, si vystačíte aj so zverákom z liatiny.

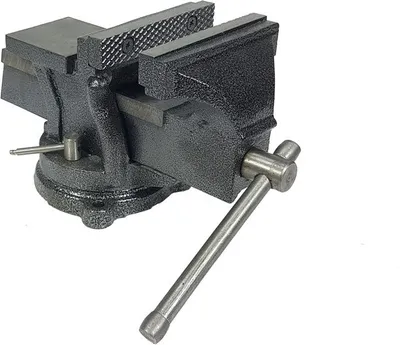

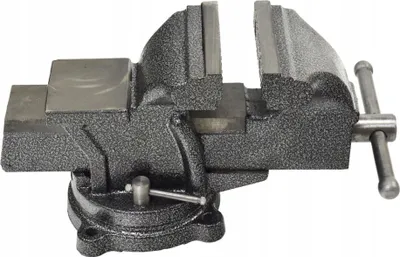

Tento zverák je vyrobený z liatiny.

1.3 Typy zverákov

Jednotlivé typy zverákov sa odlišujú princípom fungovania, ako aj oblasťou použitia.

Kováčsky zverák

Tradičný kováčsky zverák sa používa najmä na kováčske práce. Je vybavený nožičkou, ktorá rozptyľuje energiu z úderov do zeme. Čeľuste sú okrem toho umiestnené tak, že po otvorení sa zmení ich uhol. Vďaka tomu je do nich bez problémov možné upnúť aj väčšie obrobky.

Paralelný zverák

Paralelný zverák je dnes najrozšírenejším typom konštrukcie zveráka. Na rozdiel od kováčskeho zveráka sú čeľuste vedené po koľajničke alebo tyči a vzájomne sú tak neustále v rovnakom uhle. Výhodou je, že sila pôsobí na obrobok vždy rovnomerne, takže ho môžete obrábať stabilne a bez rizika poškodenia.

1.4 Vlastnosti

Okrem materiálu a typu zveráka hrajú pri jeho výbere veľkú rolu aj vlastnosti ako šírka upnutia, šírka čeľustí, presnosť a kompatibilita s pracovným stolom.

• Šírka čeľustí označuje rozmery čeľustí a informuje o tom, ako stabilne je možné upnúť obrobok do zveráka. Od šírky čeľustí okrem iného závisí aj šírka a hĺbka upnutia.

Na domáce použitie odporúčame šírku čeľustí 100 až 140 milimetrov, zatiaľ čo profesionáli by mali siahnuť po zveráku so šírkou čeľustí najmenej 140 až 200 milimetrov.

• Šírka upnutia označuje maximálnu vzdialenosť medzi obomi upínacími čeľusťami, z čoho vyplýva maximálny možný rozmer upnutého obrobku.
• Hĺbka upnutia zase označuje vzdialenosť medzi hornou a spodnou hranou upínacích čeľustí. Hodnota napovedá, ako hlboko možno obrobok vo zveráku zahĺbiť.

Tento zverák so šírkou čeľustí 125 milimetrov je vhodný najmä na domáce použitie.

• valitu spracovania zveráka možno rozpoznať podľa toho, koľko vôle majú jednotlivé diely. Upínacia čeľusť, ktorá nie je správne uložená a príliš sa hýbe, nemusí byť schopná bezpečne upevniť obrobok pri pôsobení väčšej sily. Preto dbajte aj na presnosť zveráka.
• Tvrdosť použitého materiálu je ďalšie kritérium, ktoré treba brať pri kúpe zveráka do úvahy. Uvádza sa pomocou Rockwellovej stupnice (RC). Čím je hodnota vyššia, tým vyššia je aj tvrdosť materiálu. Budete tak vedieť, aký materiál môžete pomocou zveráka opracúvať bez toho, aby náradie stratilo stabilitu alebo sa poškodilo.

Na prácu s obrobkami s nízkym stupňom tvrdosti odporúčame použiť špeciálne ochranné čeľuste z polyuretánu, gumy alebo filcu. Tlmiace ochranné čeľuste znižujú riziko, že obrobok sa rozmliaždi alebo poškodí, no napriek tomu zabezpečujú jeho bezpečné upnutie.

• Otáčateľnosť zveráka môže mať veľký vplyv na pracovný proces a môže tiež výrazne skrátiť čas práce. Uhol obrobka tak môžete zmeniť a presnejšie ho opracovať bez toho, aby ste ho museli uvoľňovať z upnutia.
• Kompatibilita s pracovným stolom zase poskytuje informáciu o tom, či sa zverák dá namontovať na dielenský pracovný stôl, čo umožní bezproblémové opracovanie obrobku. Možné to je vtedy, keď zadná upínacia čeľusť presahuje cez hranu pracovného stola a obrobok môže kolmo smerovať až k zemi bez toho, aby sa dotýkal hrany pracovného stola.

2. Modely zverákov

Okrem základného rozdelenia na kováčske a paralelné zveráky sa tento typ náradia dá kategorizovať aj podľa oblasti použitia a modelu.

2.1 Dielenské zveráky

Klasický dielenský zverák je paralelný zverák, ktorý možno upevniť na pracovný stôl v dielni. Pomocou takéhoto stacionárne upevneného zveráka s relatívne veľkými upínacími čeľusťami v rozmedzí 120 až 200 milimetrov sa dajú bez problémov opracúvať aj väčšie obrobky.

2.2 Minizveráky

Minizveráky, známe aj ako zveráky na presnú prácu, majú menšie upínacie čeľuste aj nižšiu hmotnosť. Vďaka tomu sa dajú ľahko prenášať, ale sú nevhodné na prácu s veľkými a ťažkými obrobkami. Zveráky na presnú prácu sa ale skvele hodia na malé predmety a využijú ich napríklad elektrotechnici, jemní mechanici, hodinári alebo modelári. Niektoré modely majú aj výkyvný guľový kĺb, ktorý umožňuje opracúvať obrobok zo všetkých strán.

Minizveráky sa skvele hodia na jemné mechanické práce.

2.3 Strojové zveráky

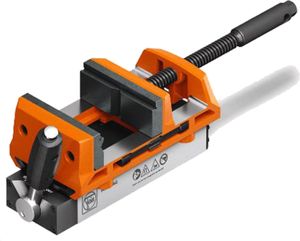

Strojové zveráky sú skonštruované na upnutie obrobkov v obrábacích strojoch. Vďaka kompaktnej a plochej konštrukcii sa dajú bez problémov integrovať do konštrukcie obrábacieho stroja. Zverák sa priťahuje otočnou rukoväťou a bezpečne upevní obrobok aj pri väčšom pôsobení sily stojanovej vŕtačky alebo iných obrábacích strojov.

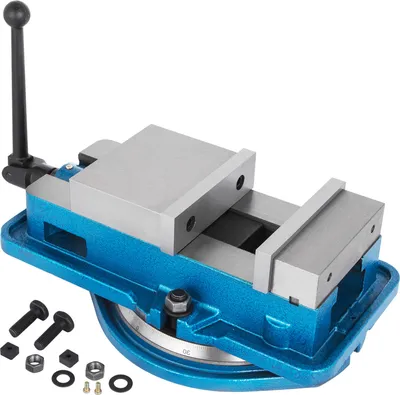

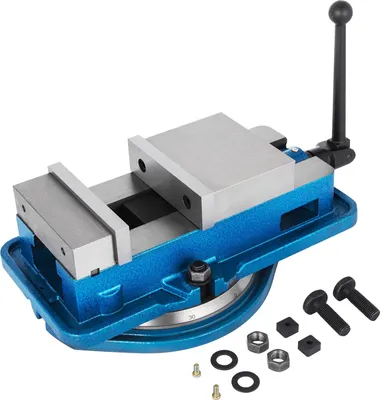

2.4 Presné zveráky

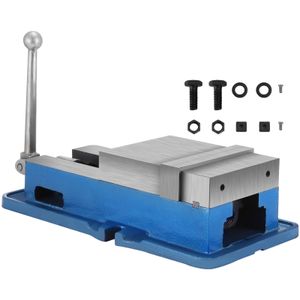

Presné zveráky sa vzhľadom na použitú techniku označujú aj ako sťahovacie zveráky a oblasť ich použitia je rovnaká ako v prípade strojového zveráka. Oba typy sa používajú pri práci s obrábacími strojmi, pričom presný zverák ponúka ešte jeden špeciálny prvok: vo vnútri pohyblivej čeľuste sa nachádza šesťhranná skrutka, ktorá je uchytená v konštrukcii. Po jej dotiahnutí sa pohyblivá čeľusť stiahne nadol a obrobok sa pevne uchytí. Dosiahne sa tak takmer úplné zaistenie, ktoré je potrebné pri drobných prácach s frézou a podobným náradím.

Sťahovací zverák je tak z technického hľadiska ďalším stupňom vo vývoji strojového zveráka.

2.5 Ďalšie typy zverákov

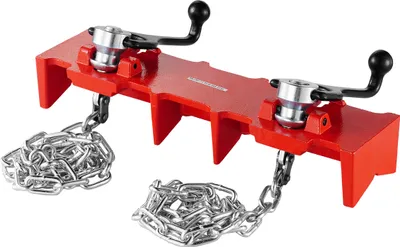

Rúrové zveráky sú skonštruované na prácu s rúrami a inými okrúhlymi obrobkami. Tvar čeľustí umožňuje rovnomerné pôsobenie sily zveráka na obrobok. Okrúhle predmety tak možno bezpečne upevniť bez toho, aby sa poškriabali alebo rozmliaždili.

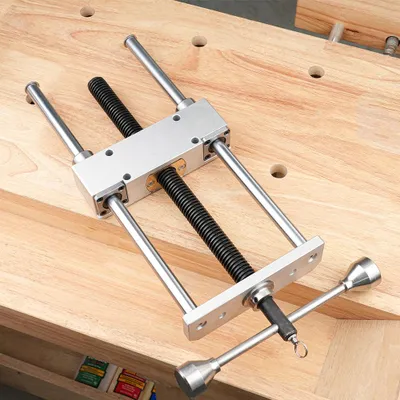

Pracovný stôl s hoblicovým zverákom na obrábanie obrobkov z dreva.

Zverák na hoblici, ktorý sa nazýva aj hoblicový zverák, je špeciálny prípad. Aj toto náradie slúži na upevnenie predmetov, ale v prvom rade sa používa na obrobky z dreva. Hoblice sú štandardne vybavené dvomi takými zverákmi. Obrobky pritom možno upnúť nielen medzi čeľuste zverákov. Gumové zarážky na pracovnom stole, ako aj na zveráku, slúžia na upevnenie a ďalšie opracovanie kusov dreva. Zarážky sa okrem toho dajú na pracovnom stole posúvať, aby bolo možné upnúť aj väčšie obrobky.

3. Čistenie a údržba

Zverák je robustný kus náradia, ktorý je skonštruovaný tak, aby bez poškodenia odolal aj väčšiemu zaťaženiu. Napriek tomu je potrebné jeho čistenie a údržba, aby sa zabezpečila dlhá životnosť náradia. Z dlhodobého hľadiska môže zverák zaťažovať nielen hrdza, ale na prevádzkyschopnosť náradia môžu mať vplyv aj kovové alebo drevené triesky – napríklad ak sa nimi znečistí vedenie koľajníc alebo vreteno.

Na čistenie zveráka budete potrebovať drôtenú kefu, ako aj handričku na odstránenie hrdze, zvyškov mazacieho tuku a triesok. Ak chcete zverák vyčistiť naozaj dôkladne, rozmontujte ho, vyberte všetky pohyblivé diely, najmä vreteno, a vyčistite ich. Nakoniec treba vreteno znova namazať, aby sa zaistila bezproblémová funkčnosť zveráka.

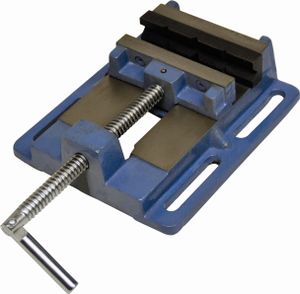

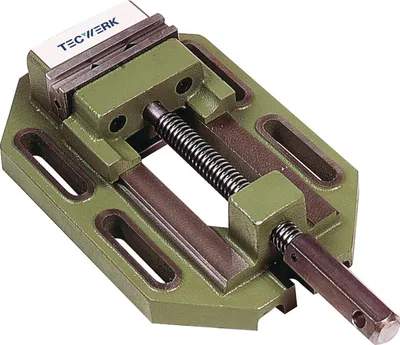

Strojové zveráky sú vhodné na prácu s obrábacími strojmi.

Po vyčistení neolejujte vreteno sprejom, ale použite mazací tuk.

Ak sa na zveráku usadí hrdza, môžete ju odstrániť drôtenou kefou. Pred ďalšou koróziou môžete ochrániť náradie nanesením novej vrstvy laku.

4. Často kladené otázky

• Už mám kúpený zverák na pracovný stôl. Kde je najlepšie ho pripevniť?

  Zverák je najlepšie pripevniť na roh pracovného stola, aby ste mali dostatok priestoru aj na obrábanie väčších predmetov. V závislosti od toho, či máte dominantnú ľavú alebo pravú ruku, vyberajte aj stranu: pre pravákov je výhodné mať pripevnený zverák na ľavej strane pracovného stola, aby mali pravou rukou dobrý prístup k obrobku. Pre ľavákov odporúčame opačné usporiadanie.

• Existuje spôsob, ako pevne uchytiť citlivý obrobok bez jeho poškodenia?

  To, či sa obrobok vo zveráku poškodí, závisí okrem iného od tvrdosti čeľustí. Ak pracujete s mimoriadne krehkými predmetmi, odporúčame siahnuť po ochranných čeľustiach. Vyrábajú sa z hliníka, plastu, gumy alebo filcu a pri správnom použití obrobok dobre upevnia bez toho, aby ho poškodili.

• Aký je rozdiel medzi paralelným a kováčskym zverákom?

  Kováčske zveráky sa používajú najmä na kováčske práce a sú vybavené nožičkou, ktorá rozptyľuje energiu z úderov do zeme. Okrem toho sa v ich prípade po otvorení čeľustí zmení ich uhol, čo sa u paralelného zveráka nedeje. Keďže pohyblivá čeľusť je v tomto prípade vedená po koľajničke alebo tyči, uhol zostáva rovnaký a čeľuste sa posúvajú paralelne. Po upevnení obrobka sa tlak rovnomerne rozloží pozdĺž čeľustí, v dôsledku čoho klesá riziko jeho poškodenia.
