ACO Self ® Entwässerung Baukasten Vertikalablaufanschluss

ACO Self® drenáž - modulárny systém

Modulárny systém odvodnenia ACO Self® spája špičkovú kvalitu s vysokokvalitným dizajnom. Všetky kanáliky a mriežky možno podľa potreby kombinovať. Kryty roštov sa dajú prejazdiť autami a spĺňajú požiadavky na okolie domu. Rôzne povrchy sa hodia k vysokokvalitnej dlažbe a ponúkajú široké možnosti dizajnu.

Telesá kanálov z polymérbetónu - Euroline

Výhody výrobku

• Teleso kanála z polymérbetónu
• S prierezom do V
• Voľný prierez kanála
• Bezskrutkový roštový zámok
• Možnosť utesnenia podľa normy DIN EN 1433

Informácie o výrobku

• V súlade so smernicou o stavebných výrobkoch
• Pri kombinácii kanála a roštu určuje maximálnu triedu v aplikácii výrobok s nižšou nosnosťou
• Trieda telesa kanála max. B 125
• Menovitá šírka 100 mm

Rozmery

• Dĺžka 1000 [mm], šírka 118 [mm], výška 97 [mm]
• Dĺžka 500 [mm], šírka 118 [mm], výška 97 [mm]

Teleso kanála z polymérbetónu - Euroline s vývodom

Výhody výrobku

• Teleso kanála z polymérbetónu
• S prierezom do V
• Voľný prierez kanála
• Bezskrutkový uzáver roštu
• Možnosť utesnenia podľa normy DIN EN 1433

Informácie o výrobku

• V súlade so smernicou o stavebných výrobkoch
• Pri kombinácii kanála a roštu určuje maximálnu triedu v aplikácii výrobok s nižšou nosnosťou
• Trieda telesa kanála max. B 125
• Menovitá šírka 100 mm
• kanálový prvok s dĺžkou 1 m s tvarovaným spojovacím kusom DN 100 na pripojenie k podzemnému potrubiu
• Možnosť dodatočnej montáže zápachovej uzávierky s integrovaným listovým sifónom

Rozmery

• Dĺžka 1000 [mm], šírka 118 [mm], výška 97 [mm]

Prívodný box bez roštu


Výhody výrobku

• Teleso kanála z polymérbetónu
• S prierezom do V
• Voľný prierez kanála
• Bezskrutkový zámok mriežky
• Možnosť utesnenia podľa normy DIN EN 1433

Informácie o výrobku

• V súlade so smernicou o stavebných výrobkoch
• Pri kombinácii kanála a roštu určuje maximálnu triedu v aplikácii výrobok s nižšou nosnosťou
• Trieda telesa kanála max. B 125
• Menovitá šírka 100 mm
• vstupný box 0,5 m s integrovaným kalovým vedrom na jednoduché čistenie
• Ako voliteľné príslušenstvo je možné použiť lapač zápachu
• Vypúšťací otvor DN 100
• Nevhodné pre plochý kanál Euroline 60

Rozmery

• Dĺžka 500 [mm], šírka 118 [mm], výška 300 [mm]

Teleso kanála z plastu - hexalín


Výhody výrobku

• Teleso kanála z plastu (PP)
• Okraje z omietky
• Voľný prierez kanála
• Bezskrutkový zámok mriežky
• Ochrana proti posúvaniu a rozširovaniu

Informácie o výrobku

• V súlade so smernicou o stavebných výrobkoch
• Pri kombinácii kanála a roštu výrobok s nižšou nosnosťou určuje maximálnu triedu v aplikácii
• Trieda telesa kanála max. pojazdné auto
• Vedenie rezu umožňuje rezanie polmetrových prvkov
• 8 vybíjaných pripojovacích bodov na pripojenie zvislého odtoku
• Montážny návod priamo na každom kanáli

Rozmery

• Dĺžka 1000 [mm], šírka 129 [mm], výška 80 [mm]

Štandardné rošty

Informácie o výrobku

• Pri kombinácii kanála a roštu určuje maximálnu triedu v aplikácii výrobok s nižšou nosnosťou

Sieťová mriežka 30/10:

Tyčová mreža:

Liatinové rošty:

Kombinovaný koncový panel:

• pre začiatok a koniec žľabu
• z polypropylénu
• bez výpuste
• Farba: čierna

Vhodné len pre žľaby Hexaline, Hexaline 2.0 a Euroline.

Koncová stena:

• pre ukončenie žľabu
• z polypropylénu
• s vývodom DN 100
• Farba: čierna

Vhodné len pre Hexaline, Hexaline 2.0 a Euroline.

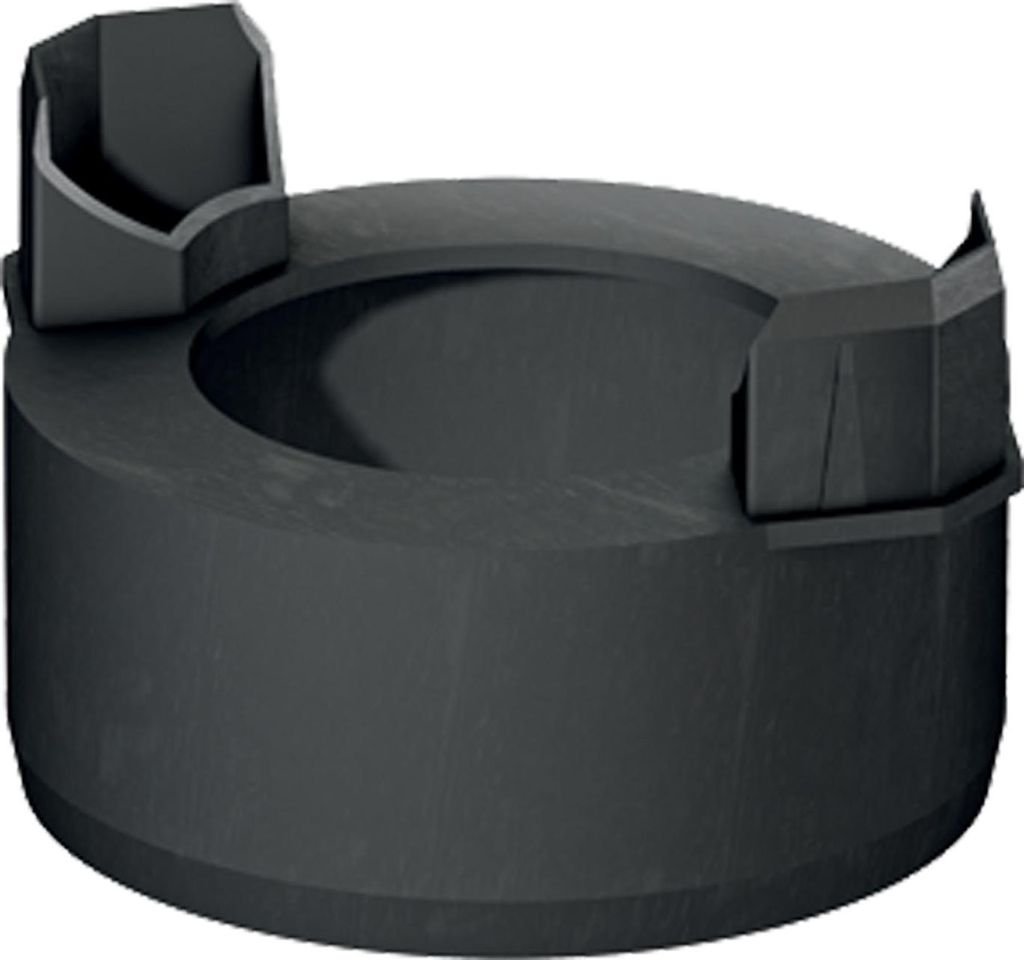

Vertikálne pripojenie na odtok:

• pre prípojku DN 100
• Farba: čierna

Vhodné len pre Hexaline a Hexaline 2.0.

Ďalšie informácie o "ACO drenážna vertikálna drenážna prípojka pre kanálový prvok HexaLine"

Originálna prípojka vertikálneho odtokuACO
Originálna prípojka vertikálneho odtoku ACO je vhodná pre kanálový systém ACO HexaLine. Umiestnite čiernu vertikálnu odtokovú prípojku na miesto, kde je prípojka pripojená ku kanálovej rúre. To umožňuje ľahké odvádzanie vody do kanalizácie alebo existujúceho záchytného kanála. Zvislá odtoková prípojka je vhodná pre prípojky DN 100.

Zhrnutie

• pôvodná vertikálna odtoková prípojka ACO
• vhodná pre kanálový systém ACO HexaLine
• Odvod vody
• Farba: čierna
• pre pripojenie DN 100

Ďalšie podrobné technické informácie o "ACO odtokovej vertikálnej odtokovej prípojke pre kanálový prvok HexaLine" nájdete v záložke "Technické údaje"

Vertikálna odtoková prípojka ACO Self®

je špeciálne vyrobená pre Hexaline. Je vyrobená z pevného plastu a umiestňuje sa v mieste napojenia na kanalizačné potrubie alebo záchytnú vaňu.
Prípojka je ideálna pre prípojky s DN 100.

Suitable for:

• Hexaline
• Hexaline 2.0

Výhody:

• odolný plast
• jednoduchá montáž
• jednoduchá inštalácia
• nenápadný

Forma dodávky: 1 x vertikálna odtoková prípojka ACO Self®

Farba: čierna

Rozmery: Pre pripojenie DN100
