ACO Self ® Entwässerung Baukasten Kombistirnwand

ACO Self® drenáž - modulárny systém

Modulárny systém odvodnenia ACO Self® spája špičkovú kvalitu s vysokokvalitným dizajnom. Všetky kanáliky a mriežky možno podľa potreby kombinovať. Kryty roštov sa dajú prejazdiť autami a spĺňajú požiadavky na okolie domu. Rôzne povrchy sa hodia k vysokokvalitnej dlažbe a ponúkajú široké možnosti dizajnu.

Telesá kanálov z polymérbetónu - Euroline

Výhody výrobku

• Teleso kanála z polymérbetónu
• S prierezom do V
• Voľný prierez kanála
• Bezskrutkový roštový zámok
• Možnosť utesnenia podľa normy DIN EN 1433

Informácie o výrobku

• V súlade so smernicou o stavebných výrobkoch
• Pri kombinácii kanála a roštu určuje maximálnu triedu v aplikácii výrobok s nižšou nosnosťou
• Trieda telesa kanála max. B 125
• Menovitá šírka 100 mm

Rozmery

• Dĺžka 1000 [mm], šírka 118 [mm], výška 97 [mm]
• Dĺžka 500 [mm], šírka 118 [mm], výška 97 [mm]

Teleso kanála z polymérbetónu - Euroline s vývodom

Výhody výrobku

• Teleso kanála z polymérbetónu
• S prierezom do V
• Voľný prierez kanála
• Bezskrutkový uzáver roštu
• Možnosť utesnenia podľa normy DIN EN 1433

Informácie o výrobku

• V súlade so smernicou o stavebných výrobkoch
• Pri kombinácii kanála a roštu určuje maximálnu triedu v aplikácii výrobok s nižšou nosnosťou
• Trieda telesa kanála max. B 125
• Menovitá šírka 100 mm
• kanálový prvok s dĺžkou 1 m s tvarovaným spojovacím kusom DN 100 na pripojenie k podzemnému potrubiu
• Možnosť dodatočnej montáže zápachovej uzávierky s integrovaným listovým sifónom

Rozmery

• Dĺžka 1000 [mm], šírka 118 [mm], výška 97 [mm]

Prívodný box bez roštu


Výhody výrobku

• Teleso kanála z polymérbetónu
• S prierezom do V
• Voľný prierez kanála
• Bezskrutkový zámok mriežky
• Možnosť utesnenia podľa normy DIN EN 1433

Informácie o výrobku

• V súlade so smernicou o stavebných výrobkoch
• Pri kombinácii kanála a roštu určuje maximálnu triedu v aplikácii výrobok s nižšou nosnosťou
• Trieda telesa kanála max. B 125
• Menovitá šírka 100 mm
• vstupný box 0,5 m s integrovaným kalovým vedrom na jednoduché čistenie
• Ako voliteľné príslušenstvo je možné použiť lapač zápachu
• Vypúšťací otvor DN 100
• Nevhodné pre plochý kanál Euroline 60

Rozmery

• Dĺžka 500 [mm], šírka 118 [mm], výška 300 [mm]

Teleso kanála z plastu - hexalín


Výhody výrobku

• Teleso kanála z plastu (PP)
• Okraje z omietky
• Voľný prierez kanála
• Bezskrutkový zámok mriežky
• Ochrana proti posúvaniu a rozširovaniu

Informácie o výrobku

• V súlade so smernicou o stavebných výrobkoch
• Pri kombinácii kanála a roštu výrobok s nižšou nosnosťou určuje maximálnu triedu v aplikácii
• Trieda telesa kanála max. pojazdné auto
• Vedenie rezu umožňuje rezanie polmetrových prvkov
• 8 vybíjaných pripojovacích bodov na pripojenie zvislého odtoku
• Montážny návod priamo na každom kanáli

Rozmery

• Dĺžka 1000 [mm], šírka 129 [mm], výška 80 [mm]

Štandardné rošty

Informácie o výrobku

• Pri kombinácii kanála a roštu určuje maximálnu triedu v aplikácii výrobok s nižšou nosnosťou

Sieťová mriežka 30/10:

Materiál	Dĺžka (mm)	Šírka (mm)	Trieda	Rozmer vstupného otvoru (mm)	Prierez vstupného otvoru	Číslo výrobku
Pozinkovaná oceľ	1000	118	Prístupné autom	9	729	310310
Pozinkovaná oceľ	500	118	Prístupné autom	9	729	310311

Tyčová mreža:

Materiál	Dĺžka (mm)	Šírka (mm)	Trieda	Rozmer vstupného otvoru (mm)	Prierez vstupného otvoru	Číslo výrobku
Pozinkovaná oceľ	1000	118	Prístupné autom	12	468	38516
Pozinkovaná oceľ	500	118	Prístupné autom	12	468	38517
Protišmyková mriežka microgrip z plastu	1000	118	Vhodná pre autá	8	254	319250
Protišmyková mriežka microgrip z plastu	500	118	Prístupné pre autá	8	254	319251

Liatinové rošty:

Materiál	Dĺžka (mm)	Šírka (mm)	Trieda	Rozmer vstupného otvoru	Prierez vstupného otvoru	Číslo výrobku
Liatina EN-GJS	500	118	B 125	12	470	310309

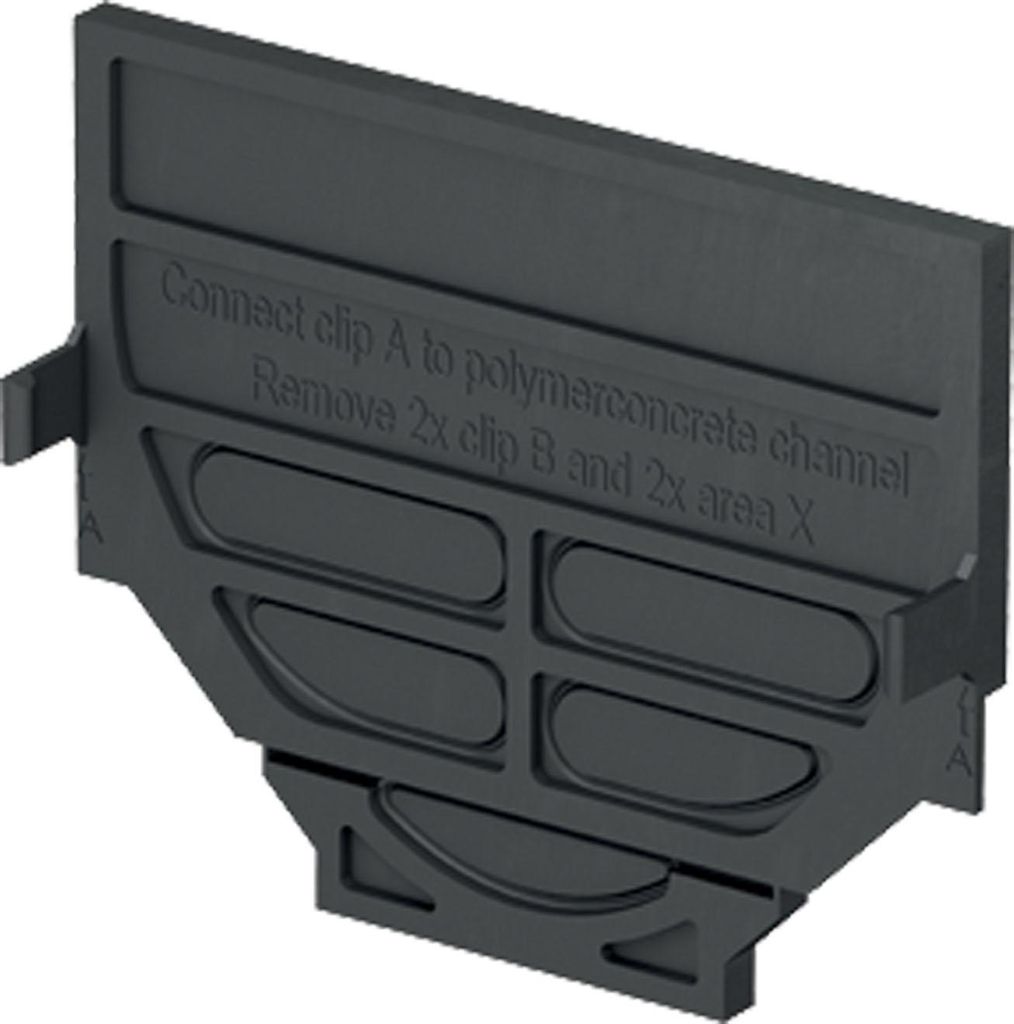

Kombinovaný koncový panel:

• pre začiatok a koniec žľabu
• z polypropylénu
• bez výpuste
• Farba: čierna

Vhodné len pre žľaby Hexaline, Hexaline 2.0 a Euroline.

Koncová stena:

• pre ukončenie žľabu
• z polypropylénu
• s vývodom DN 100
• Farba: čierna

Vhodné len pre Hexaline, Hexaline 2.0 a Euroline.

Vertikálne pripojenie na odtok:

• pre prípojku DN 100
• Farba: čierna

Vhodné len pre Hexaline a Hexaline 2.0.

Ďalšie informácie o "ACO príslušenstve pre odvodnenie Kombinovaný koncový panel pre kanálový prvok EuroLine a HexaLine"

Vhodné príslušenstvo pre kanálový prvokEuroLine a HexaLine
Kombinovaný koncový panel ACO je vhodným príslušenstvom pre kanálový prvok ACO EuroLine a HexaLine. Čierny, uzavretý kombinovaný koncový panel je vhodný na uzatvorenie začiatku a konca kanála. Je vyrobený z vysokokvalitného polypropylénu a nemá žiadny vývod. Ak je objem odtoku malý, máte možnosť vyrezať existujúce predlisky. To zároveň umožňuje odtok vody cez kombinované čelo.

Zhrnutie

• Kombinovaný čelný panel - vhodný pre kanály ACO EuroLine a HexaLine
• Materiál: polypropylén
• pre začiatok a koniec kanála
• bez výpuste
• Farba: čierna
• možnosť odstránenia predliskov na odvod vody

Popis:

ACO Koncová stena pre kanály Kombinovaná koncová stena pre Euroline a Hexaline

Vlastnosti:

• Koncová stena je vhodná len pre odvodňovacie žľaby ACO Hexaline 2.0 a Euroline
• Materiál: polypropylén
• Farba: čierna

Rozsah dodávky:

• 1x koncová stena pre odvodňovacie žľaby

Kombinovaná koncová stena ACO Self®

je vhodná na uzavretie začiatku a konca kanála.

Vhodná pre:

• Hexaline 2.0
• Euroline

Výhody:

• odolný plast
• jednoduchá montáž
• nenápadný

Forma dodávky: 1 x 1 kombinovaný predný panel

Farba: čierna

Materiál: polypropylén

Kombinovaný koncový panel A/E čierny pre Hexaline 2.0 a Euroline   Vhodný pre Hexaline 2.0 Euroline   Popis Na začiatok a koniec žľabu Bez výpuste Farba: čierna Materiál: plast (PP)
