Inštalačná súprava na pisoár GEBERIT Universal so splachovacou rúrkou 116.003.00.1

Univerzálna súprava na hrubú montáž so splachovacou rúrkou, na ovládanie splachovania pisoárov Geberit

• na montáž pod omietku v masívnych konštrukciách
• na umiestnenie ovládania splachovania pisoárov Geberit (od roku výroby 2009)
• prívod vody hore uprostred
• predmontovaná rúrková chránička na vyplachovanie potrubia
• so spojkou z plastu
• uzatvárací ventil s reguláciou, predmontovaný
• pripravený prívod elektriny
• kryt na hrubú montáž na servisný otvor chráni pred vlhkosťou a nečistotami
• kryt na hrubú montáž na servisný otvor s možnosťou skrátenia bez náradia

Technické informácie

• tlak pri prietoku 100 kPa - 800 kPa
• maximálny skúšobný tlak vody 1600 kPa
• relatívna vlhkosť vzduchu 95 %
• maximálna teplota vody 30 °C
• prietok pri tlaku 1 bar bez obmedzovača prietoku 0,3 l/s
• prietok pri tlaku 1 bar s obmedzovačom prietoku 0,24 l/s
• výpočtový prietok 0,3 l/s
• minimálny pretlak na výpočtový prietok 100 kPa

Rozsah dodávky

• kryt na hrubú montáž s vekom
• nástenka R 1/2"
• krabica pod omietku
• uzatvárací regulačný ventil
• rúrkový chránič
• krabica pod omietku na prevŕtaný otvor Ø 68 mm, na prívod elektriny
• svorka na pripojenie elektriny
• splachovacia rúrka z PE-HD, Ø 32 mm

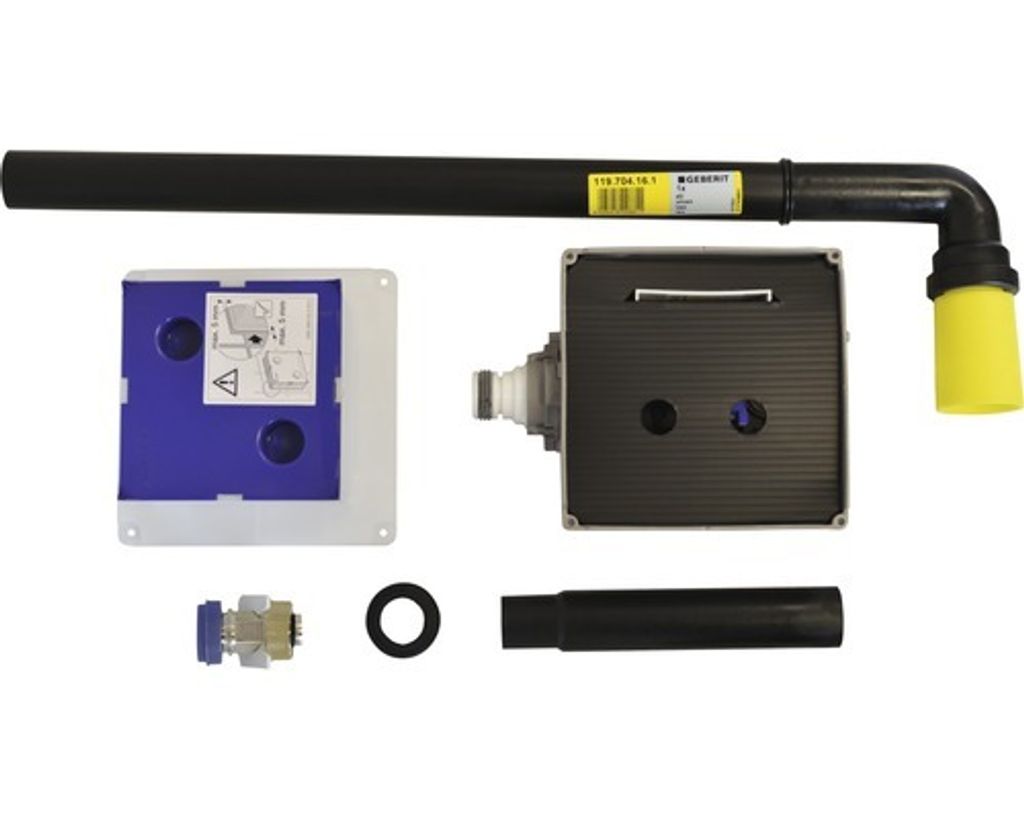

 Ilustračná fotografia

Súprava pisoárového potrubia GEBERIT Universal so splachovacou rúrkou
n.a.

Súprava rúrok Geberit pre pisoár univerzálny so splachovacou rúrkou, 116.003.00.1

Inštalačná súprava na pisoár GEBERIT Universal so splachovacou rúrkou 116.003.00.1

Použitie - Na zapustenú montáž do pevnej konštrukcie Vlastnosti - Uzatvárací ventil s obmedzovačom, predmontovaný - Konštrukčná ochrana servisného otvoru sa dá skrátiť na potrebnú dĺžku bez použitia náradia - Vodovodná prípojka hore uprostred Technické vlastnosti - Prietokový tlak (kPa): 100-800 kPa - Maximálny skúšobný tlak vody (kPa): 1600 kPa - Relatívna vlhkosť (%): 95 % - Maximálna teplota vody (degC): 30 stupňov C - Prietok pri 100 kPa bez obmedzovača prietoku (l/s): 0,3 l/s - Prietok pri 100 kPa s obmedzovačom prietoku (l/s): 0,24 l/s - Vypočítaný prietok (l/s): 0,3 l/s - Minimálny prietokový tlak pre vypočítaný prietok (kPa): 100 kPa Ďalší rozsah dodávky - Stavebná ochrana s krytom - Vodovodná prípojka R 1/2" - Skriňa na zapustenie - Uzatvárací ventil so škrtiacou klapkou - Prázdna rúrka - Pripojovacia svorka - Zaplachovacia rúrka z PE-HD, D 32 mm

Univerzálna súprava pisoárov Geberit s ohybom splachovacej rúrky
