Emos CB130, 15m, 15 m, CB130, Biela

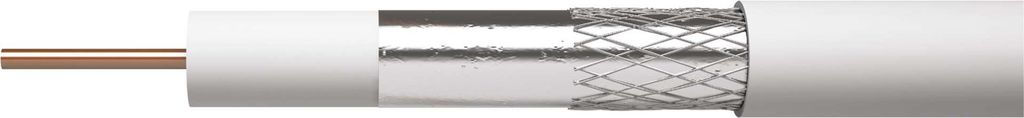

Univerzálny koaxiálny kábel typu RG6 so stredovým vodičom z CCS a dvojnásobným tienením z hliníkového drôtu Al, biela farba. Kábel je určený pre všetky aplikácie prenosov, TV a SAT signálov v nenáročnom prostredí.
Vďaka mu materiálu stredového vodiča a opleteniu je kábel mimoriadne odolný voči poveternostným podmienkam, vlhkosti a korózii.


Technické údaje:

max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro: 45,9

pokrytie tienenia: 28 %
priemer vnútorného vodiča: 1,02 mm
min. polomer ohybu jednorazový/ násobný: 30/60 mm
predajný obal: 15 m, headercard
APE = vzduchové dielektrikum: nie
odporúčané typy konektorov - F skrutkovacie: *K7331
vhodné pre vonkajšie použitie: nie
FPE = penové dielektrikum: áno
PE = polyetylénové dielektrikum: nie
min. útlm tienenia (dB) 10 ~ 800 MHz: 75
odporúčané typy konektorov - F lisovacie: *K7220
odolné UV: nie
min. útlm odrazu pri 20 °C (dB) 300–600 MHz: 23
min. útlm odrazu pri 20 °C (dB) 600–900 MHz: 20
max. útlm pri 20 °C (dB/100m) 2 000 MHz: 34
max. útlm pri 20 °C (dB/100m) 1 000 MHz: 22,5
hmotnosť (kg/km): 40,5
PES = vrstva fólie: nie
dielektrikum typ, priemer: FPE 4,8 mm
max. útlm pri 20 °C (dB/100m) 650 MHz: 18,2
max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro: 25,7
max. útlm pri 20 °C (dB/100m) 860 MHz: 20,8
typ koaxiálneho kábla: CB130
min. útlm odrazu pri 20 °C (dB) 10–300 MHz: 25
izolačný odpor medzi jadrami pri 20 °C (MOhm/ km): 500
montážna teplota: +5 °C až +60 °C
materiál plášťa kábla: PVC
spôsob balenia - dĺžka: 15 m
tienenie I. fólie: 1× Al/PES
tienenie II. fólie: nie je
činiteľ skrátenia: 0,84
priemer plášťa kábla: 6,8 mm
priemer tienenia: 32× 0,12 mm?
spôsob balenia - typ cievky: PVC krabica
materiál tienenia: hliník (Al)
materiál vnútorného vodiča: meďou plátovaný oceľový drôt (CCS)
max. útlm pri 20 °C (dB/100m) 10 MHz: 2,3
max. útlm pri 20 °C (dB/100m) 450 MHz: 15,5
impedancia: 75 Ohm
počet tienení: 2
spôsob balenia - ozn. metráží: áno
kapacita (pF/ m): 55
skladovacia teplota: -20 °C až +75 °C
max. útlm pri 20 °C (dB/100m) 100 MHz: 7,4
trieda reakcie na oheň: nepodlieha CPR
zamýšľané použitie: vnútorné rozvody
nebezpečné látky: nepodlieha CPR
počet drôtikov tienenia: 32× 0,12 mm
farba plášťa kábla: biela
konštrukcia napájacích vodičov: neuvádza sa
prierez napájacích vodičov: neuvádza sa
izolácia napájacích vodičov: neuvádza sa
farba izolácie napájacích vodičov: neuvádza sa

Dĺžka kábla:

15 m

Typ kábla:

CB130

Farba:

Biela

Odpor:

75 ohm

Prevádzkový rozsah teplôt (T-T):

-20 - 75 °C

Rozsah teplôt pri skladovaní (T-T):

5 - 60 °C

Univerzálny koaxiálny kábel typu RG6 so stredným vodičom z čistej BC medi a dvojitým tienením z hliníkového drôtu Al, farba: biela. Kábel je určený na všetky prenosové aplikácie, TV a SAT signály v nenáročnom prostredí.

• Použitie: vnútorné vodiče
• Priemer vnútorného vodiča: 1,02 mm
• Materiál vnútorného vodiča: oceľový drôt s medeným plášťom (CCS)
• Počet skrútených drôtov: 32 × 0,12 mm
• Priemer plášťa kábla: 6,8 mm
• Materiál plášťa kábla: PVC
• Impedancia: 75 Ohm
• Počet skrutiek: 2
• Izolácia fólie: 1× Al/PES
• Typ dielektrika, priemer: FPE 4,8 mm
• Materiál tienenia: hliník (Al)
• Priemerná veľkosť súmraku: 32 × 0,12 mm²
• Pokrytie tienenia: 28
• Farba plášťa kábla: biela
• Kapacita (pF/m): 55
• Koeficient skrátenia: 0,84

• koaxiálny kábel 15 m
