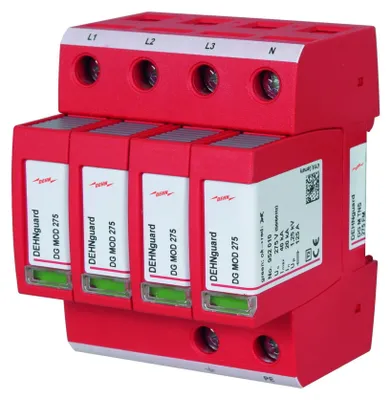

DEHN DG M TNS 275, Terminál, 230 - 400 V, 50 - 60 Hz, 20000 A, Červená, Termoplastik

Typy zásuvky pre napájanie zo siete:

Terminál

Nominálne vstupné napätie:

230 - 400 V

Frekvencia vstupného striedavého napätia:

50 - 60 Hz

Špička prúdu pri normálnom režime:

20000 A

Bezšnúrový:

Áno

Farba:

Červená

Materiál:

Termoplastik

Odozva:

0,000025 ms

Hmotnosť:

414 g

Šírka:

72 mm

Hĺbka:

73 mm

Výška:

90 mm

Prevádzkový rozsah teplôt (T-T):

-40 - 80 °C

:

Počet priložených produktov:

1 kusov

DEHN ÜS-Ableiter DEHNguard DG M TNS 275Výrobca: DEHNOznačenie: ÜS-Ableiter DEHNguard 230/400V,IP20,Typ2Typ: DG M TNS 275Forma siete DC:nieForma siete IT:nieForma siete TN:







sieťová forma TN-C:nieSieťová forma TN-C-S:nieSieťová forma TN-S:ánoSieťová forma TT:nieSieťová forma iné:niePočet vodičov (bez uzemnenia):4Menovitý zvodový impulzný prúd (8/20):20 kAMax.




Zvodový rázový prúd (8/20):40 kAMenovité napätie AC:230 VMaximálne trvalé napätie AC:275 VÚroveň ochrany:1,5 kVÚroveň ochrany N-PE:1,5 kVMax.
Nadprúdové ochranné zariadenie Stupňovité vedenie (poistka): 125 AMax.






Zariadenie na ochranu pred nadprúdom V-vodič (poistka):100 ASkratová odolnosť (Isccr):50 kAIntegrovaná ochrana proti skratu:nieIntegrovaná záložná poistka:nieBez zvodového prúdu:nieTyp montáže:DIN lišta TH35Veľkosť:4 TEMax.
Prierez vodiča napevno (plný/ viacžilový):35 mm²Max.







Max.prierez vodiča ohybný (jemne splietaný):25 mm²S diaľkovým signalizačným kontaktom:nieSignalizácia na zariadení:optickáTrieda skúšky typu 2:ánoStupeň ochrany (IP):IP20 DEHN Zvodič prepätia DEHNguard DG M TNS 275: viac informácií Viacpólový DEHNguard M zvodič prepätia, typ 2 podľa EN 61643-11, pozostávajúci zo základnej časti a zásuvných ochranných modulov. Vysoká bezpečnosť zariadenia vďaka monitorovaniu zvodičov s termodynamickou reguláciou. Na ochranu nízkonapäťových spotrebiteľských inštalácií pred prepätím. Na použitie v koncepcii zóny ochrany pred bleskom na rozhraniach 0B 1 a vyšších.

Dodáva sa s: DEHNguard 230/400V,IP20,typ2 DG M TNS 275 zvodič prepätia, balenie: 1 ks, EAN: 4013364108455








V

lastnosti

- kompletná jednotka pripravená na pripojenie pozostávajúca zo základnej časti a zásuvných ochranných modulov - vysoká vybíjacia kapacita vďaka výkonným varistorom z oxidu zinočnatého/iskrovým medzerám - vysoká bezpečnosť zariadenia vďaka monitorovaniu zvodičov Thermo-Dynamic-Control - modulárny zvodič prepätia pre systémy TN-S

Technické údaje

Trieda ochrany:



Najvyššie trvalé napätie: 275 V/AC Menovitý prepäťový prúd: 20 kA (8/20 µs) Prepäťový prúd max.

---

: 40 kA (8/20 µs) Doba odozvy: <=25 ns Počet portov: 1 Prierez vodiča, ohybný: 1,5-25 mm² Prierez vodiča, spletený: 1,5-35 mm² Materiál puzdra: termoplast, farba červená, UL 94 V-0 Oblasť použitia: vnútorné prostredie Trieda ochrany: IP20 Schválenie: KEMA, VDE, ULČ.dielu

Vysoká vybíjacia kapacita vďaka výkonným varistorom z oxidu zinočnatého/iskrovým medzerám
n.a.

• Svorka 230 - 400 V
• 20000 A
• Termoplast Červená farba

Popis Modulárne zvodiče prepätia pre systémy TN-S Modulárne zvodiče prepätia DEHNguard M ... vo funkčnom dizajne rodiny Red/Line stanovujú nové štandardy z hľadiska bezpečnosti a pohodlia. Osvedčený ochranný obvod s výkonnými zinkoxidovými varistormi v kombinácii s dvojčinným monitorovacím zariadením Thermo-Dynamic Control je charakteristickým znakom technológie DEHNguard. Skutočnosť, že v modulárnom zariadení DEHNguard je v popredí bezpečná prepäťová ochrana aj bezpečnosť zariadenia, dokazuje veľké množstvo funkcií zariadenia. Aplikačne orientované označenie výrobkov, ktoré výrazne uľahčuje výber správnych zariadení, je rovnako výrazom vysokých bezpečnostných požiadaviek ako použitie blokovania modulov, ktoré je pre prepäťové ochranné zariadenia jedinečné. Tým sa ochranné moduly pevne fixujú v základnej časti zariadenia. Ani vibrácie počas prepravy, ani obrovské prúdové sily počas procesu vybíjania nemôžu spôsobiť uvoľnenie ochranných modulov. A napriek tomu sa dá ochranný modul v prípade potreby jednoducho a bez použitia náradia vymeniť. Zabezpečuje to pohodlné tlačidlo na uvoľnenie modulu na ochranných moduloch. Aby sa zabránilo nesprávnej montáži zo strany inštalatéra alebo používateľa pri výmene modulov, je každá ochranná cesta viacpólových zvodičov a každý ochranný modul vybavený mechanickým kódovaním. Technické údaje Zvodový prúd: 20 kA Čas odozvy: = 25 ns Konštrukcia: 4-pólový systém TN-S Rozsah pracovných teplôt: - 40 až 80 °C Výrobné číslo: 952400 Ochrana proti náhodnému dotyku: Nie Menovité napätie: 230 / 400 V Rozmery výrobku, šírka: 72 mm Rozmery výrobku, dĺžka: 90 mm Stupeň ochrany: IP20

DEHN Zvodič prepätia C 20kA 952400 Kompletné zariadenie pripravené na pripojenie, pozostávajúce zo základne a vymeniteľných ochranných prvkov. Vysoká odolnosť proti prepätiu vďaka použitiu varistorov z oxidu zinočnatého / iskrišťa. Vysoká spoľahlivosť vďaka riadiacej jednotke Thermo Dynamic Control. Technické údaje: - Typ: DG M TNS 275 - Menovité napätie AC Un: 230/400 V - Maximálne trvalé prevádzkové napätie AC Uc: 275 V - Menovitý zvodový prepäťový prúd (8/20) In: 20 kA - Maximálny zvodový prepäťový prúd (8/20) Imax: 40 kA - Napäťová ochranná úroveň Up: ≤ 1,25 kV - Prípustná skratová pevnosť s maximálnou poistkou: 50 kAeff - Prepätie (TOV) Ut: 335 V / 5 sekúnd - Teplotný rozsah Tu: -40 °C. ....+80°C - Prevádzkový indikátor / indikátor poruchy: zelený / červený - Prierez vodiča (min.): 1,5 mm2 vodič / splietaný vodič - Prierez vodiča (max.): 35 mm2 splietaný vodič / 25 mm2 splietaný vodič / 35 mm2 - Montáž: 35 mm horná klobúčiková lišta podľa EN 60715 - Stupeň ochrany: IP 20 - Montážna šírka: 4 moduly, DIN 43880

Viacpólový zvodič prepätia DEHNguard M, typ 2 podľa EN 61643-11, pozostávajúci zo základnej časti a zásuvných ochranných modulov. Vysoká bezpečnosť zariadenia vďaka monitorovaniu zvodičov s termodynamickou kontrolou. Na ochranu nízkonapäťových spotrebiteľských inštalácií pred prepätím. Na použitie v koncepcii zóny ochrany pred bleskom na rozhraniach 0B- 1 a vyšších.

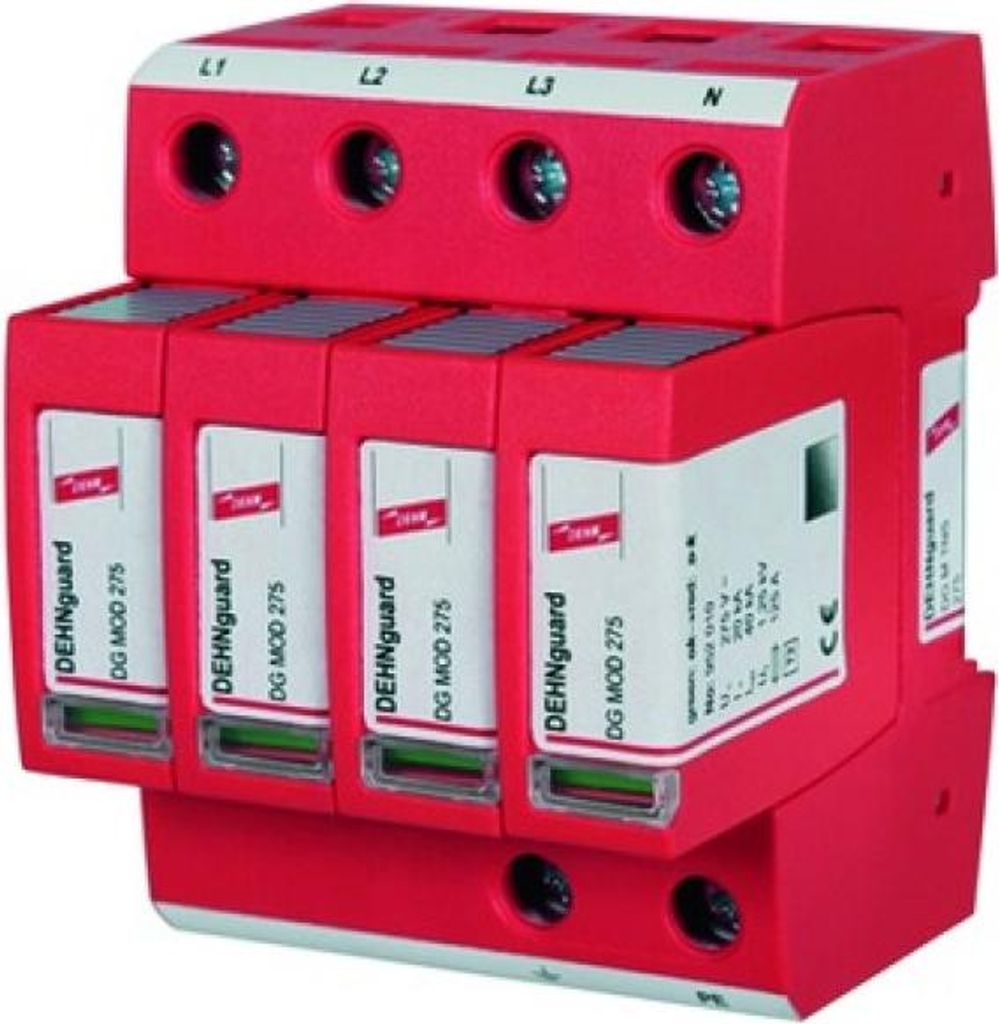

Návod na obsluhu AC DEHNguard M TNS 275, 4P typ II
