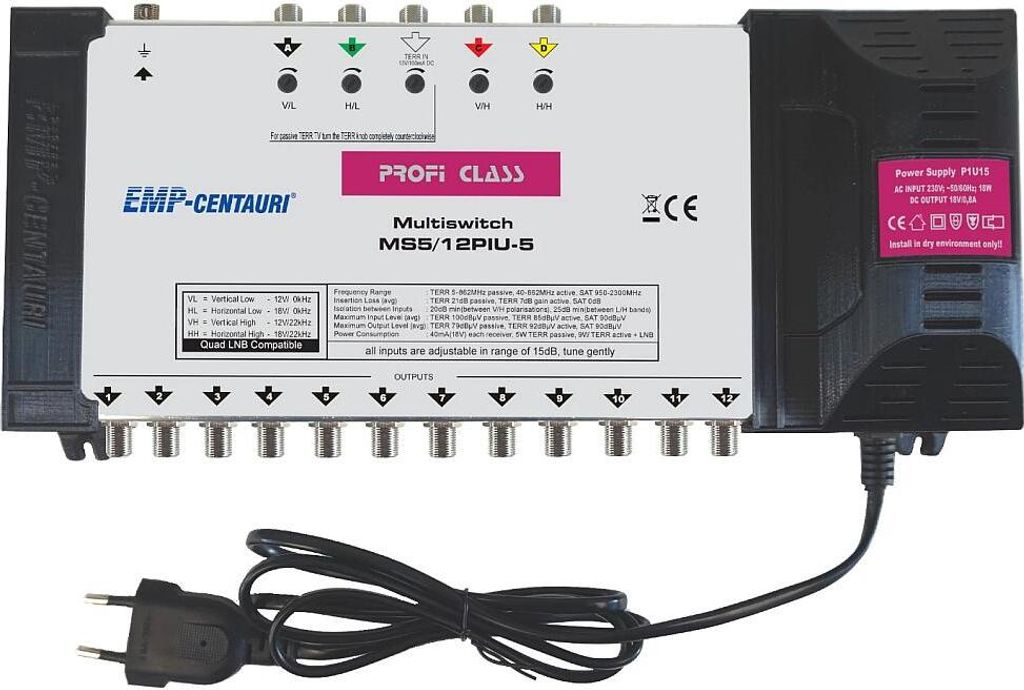

Multiprepínač EMP-Centauri EMP MS512PIU-5

Multiprepínač ProfiLine MS 5/12-PIU s energeticky úspornou napájacou jednotkou pre 12 účastníkov a 1 satelit, vstup pre 4 satelitné úrovne, 1 pozemný vstup (aktívny/aktívny), nastaviteľné SAT vstupy.

Vlastnosti: Nastaviteľné SAT vstupy Máte možnosť nastaviť silu vstupného signálu LNB a synchronizovať ich Kompatibilný s QUATTRO a QUAD LNB (Quattro-Switch) Dodáva sa s návodom na obsluhu Komplexný nemecký návod na obsluhu so schémami zapojenia Extra POWERNETZTEIL 2000 mA Vysokoúčinná energeticky úsporná napájacia jednotka: P.100-



SMPS ľahko napája aj najjednoduchšie a najlacnejšie ("žrouty energie") LNB Automatické vypínanie napätia LNB Ochrana proti skratu Napájacia jednotka chránená prídavnou poistkou, aby sa v prípade skratu nerozbil celý multiprepínač Elektronická poistka v napájacej jednotke chránená optickou a akustickou signalizáciou LED dióda v napájacej jednotke signalizuje, že je pripravená na prevádzku. V prípade skratu na výstupe napájacej jednotky, napr. skratu v kábloch a F konektoroch, LED dióda zhasne a zaznie akustická výstražná signalizácia.







Po odstránení skratu možno multiprepínač po krátkom čase opäť pripojiť k elektrickej sieti.Technické údaje: EMP Centauri Profi-Line Multiswitch MS 5/12 PIU-5 Frekvenčný rozsah Vstupy LNB: 950-2300 MHz Pozemný vstup: 5-862 MHz Výstupy: 5-2300 MHz Ovládanie: 13/18 V + 0/22 kHz Straty Sat.






: 0dB avg Loss Terrestrial: 21dB avg Isolation Sat. inputs min.: 20dB Maximum input signal Sat. / Terr.: 90dBµV / 100dBµV Maximum output signal Sat.: 90dBµV Maximum output signal Terr.: 79dBµV Current consumption of receiver: 40 mA at 18V Dimensions:
D x Š x V 345 x 152 x 87 mm Teplotný rozsah: -30 ...



+70 °CRozsah dodávky: EMP Centauri Profi-Line multiprepínač MS 5/12 PIU-5 Skrutky vrátane hmoždiniek

Multiswitch pre 1 satelit + TV - 12 účastníkov - vstupné atenuátory na všetkých vstupoch - možnosť použitia Quad LNB - voľba aktívneho/pasívneho spracovania pozemného pásma - 12V napätie pre pozemný predzosilňovač - rozšírený rozsah pracovných teplôt Rozmery dĺžka x šírka x výška v cm: 34,7 x 15,2 x 8,7

S multiprepínačom EMP Centauri Profi-Class 5/12 PIU-5 si kupujete spoľahlivú technológiu s integrovaným energeticky úsporným spínaným zdrojom. Vlastnosti produktu

• Príklad príjmu: Astra 19,2° a distribúcia až do 12 satelitných prijímačov
• Vstupy 5 (1x pozemný 4x SAT)
• Výstupy 12
• Nastaviteľné SAT vstupy
• Možnosť prevádzky s Quattro alebo Quad LNB
• Odolnosť proti skratu
• PIU = univerzálne pasívne a aktívne voliteľné
• Frekvenčný rozsah: pozemné vysielanie 5-862 MHz (pasívne) 40-862 MHz (aktívne), SAT 950-2300 MHz
• Vstupný útlm (typ.): Pozemný 21 dB (pasívny) a 7 dB (aktívny), SAT 4 dB
• Izolácia medzi vstupmi: 20 dB medzi polarizáciou V/H a 25 dB medzi pásmom L/H
• Max. Vstupná úroveň: pozemné vysielanie 100 dBµV (pasívne) a 85 dBµV (aktívne), SAT 90 dBµV
• Max. Výstupná úroveň: Pozemné vysielanie 79dBµV (pasívne) a 92dBµV (aktívne), SAT 90dBµV
• Spotreba energie 5/9 W (pozemný pasívny/aktívny) + LNB
• Rozmery (ŠxHxV) 34,5 x 15,2 x 8,7 cm
• Dĺžka sieťového kábla 1,3 m
• Teplotný rozsah -30 ~ +70 °C

• Multiprepínač EMP MS 5/12 PIU-5 triedy Profi
• Montážna súprava (4x skrutky a 4x hmoždinky)
• 2 kusy zakončovacieho rezistora F
• Návod na použitie v nemčine
