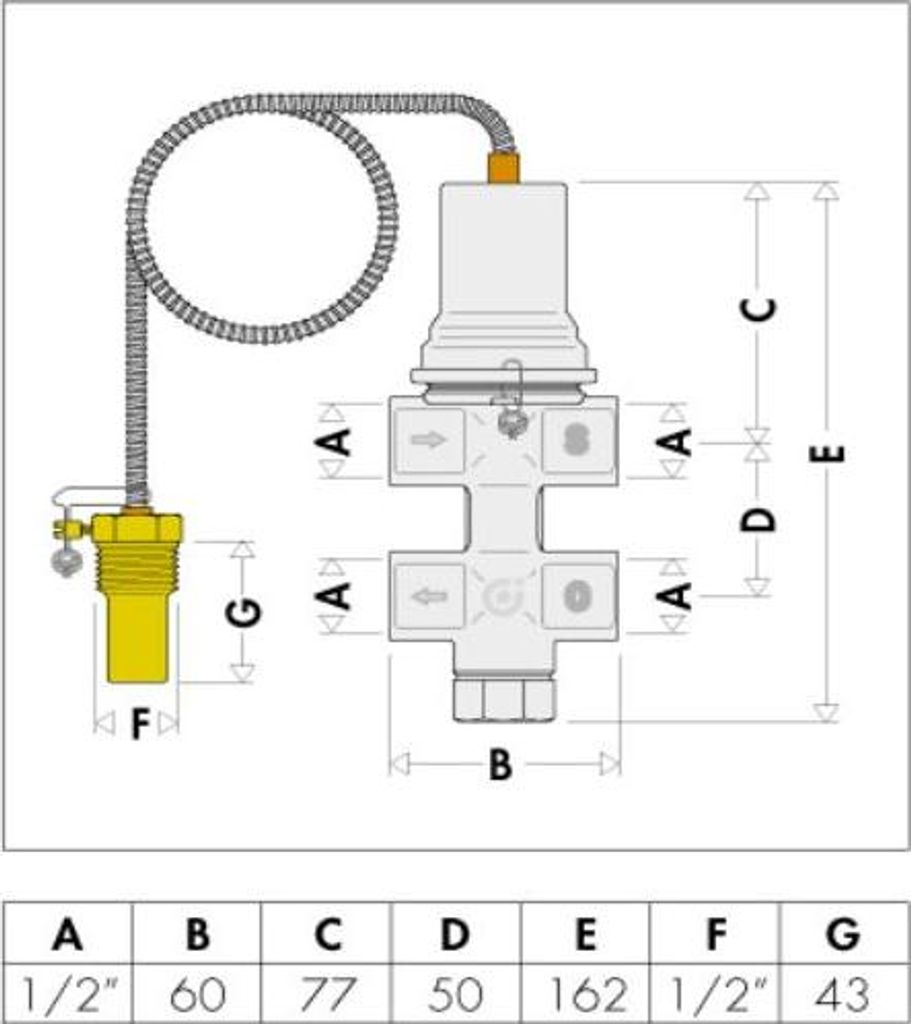

Caleffi Doppelte thermische Ablaufsicherung 1/2"

Dvojitá tepelná poistka sa používa ako bezpečnostné zariadenie vo vykurovacích systémoch s tepelnými generátormi na tuhé palivo. Zariadenie kombinuje tepelnú poistku a plniaci ventil v jednom bloku, ktoré sa aktivujú súčasne pri ovládaní diaľkovým snímačom s pozitívnou bezpečnosťou. Keď ventil zareaguje, zabudované doplňovanie zaručuje cirkuláciu vody počas spaľovania zvyšného paliva, čím chráni generátor tepla.

Po dosiahnutí nastavenej teploty (obr. 1) sa otvoria prietokové otvory pre prívod studenej vody (prietok od 4 do 3) a súčasne aj výstupné otvory (prietok od 1 do 2), kým teplota opäť neklesne pod hodnotu reakcie a výstup a prívod sa súčasne nezatvoria. Ak dôjde k poruche snímacieho prvku (5) (6), ventil vykonáva vyššie opísané funkcie nepretržite. Štítok citlivý na teplo (7) pripevnený k snímaču signalizuje prekročenie maximálnej prípustnej teploty 110 °C.

Na kryte je pripevnené nasledujúce označenie (obr. 2): ? Šípka označujúca prívod potrubia generátora tepla na prietokovom potrubí (1) a pripojenie k bezpečnostnému odtoku s písmenom ? (2). ? Šípka označujúca prietok do generátora tepla (3) a prívod vody z vodovodu s písmenom ? (4).

Ventil je možné inštalovať vodorovne a zvisle, ako aj prevrátený. Teplotná jímka snímača teploty (6) dodávaná s ventilom musí byť nainštalovaná na prietokovom potrubí vo vzdialenosti najviac 0,5 m od generátora tepla alebo v najvyššom bode kotla a v každom prípade pred vypúšťacím potrubím. Musí sa použiť termočlánok dodávaný s ventilom. Na optimálnu kontrolu vstupného tlaku odporúčame nainštalovať do plniaceho potrubia ventilu plniacu armatúru, ktorá je nastavená na prevádzkový tlak systému. Ak sa systém prevádzkuje s otvorenou expanznou nádobou, celý systém sa plní priamo cez pripojovacie potrubie expanznej nádoby. Aby sa predišlo poruchám spôsobeným znečistením, na vstupe plniacej prípojky by sa mal nainštalovať testovateľný lapač nečistôt. Stav a stupeň zanesenia sitka sa musí pravidelne kontrolovať. Odporúča sa inštalovať sitko s nízkymi tlakovými stratami a kontrolnými prvkami pre stupeň zanesenia, aby sa umožnilo funkčné testovanie počas prevádzky (napr. tlakomery inštalované pred a za filtračným prvkom).

• Max. Betriebsdruck: 6 bar.
• Max. Betriebstemperatur: 110 °C
• Temperaturbereich: 5 – 110 °C
• Umgebungstemperatur: 1 – 50 °C
• Einstelltemperatur: 100 °C (0/-5 °C)
• Ablassleistung mit p 1 bar bei T=110 °C: 1600 l/h
• Länge des Kapillarrohrs: 1300 mm
• Anschluss: 1/2" IG
