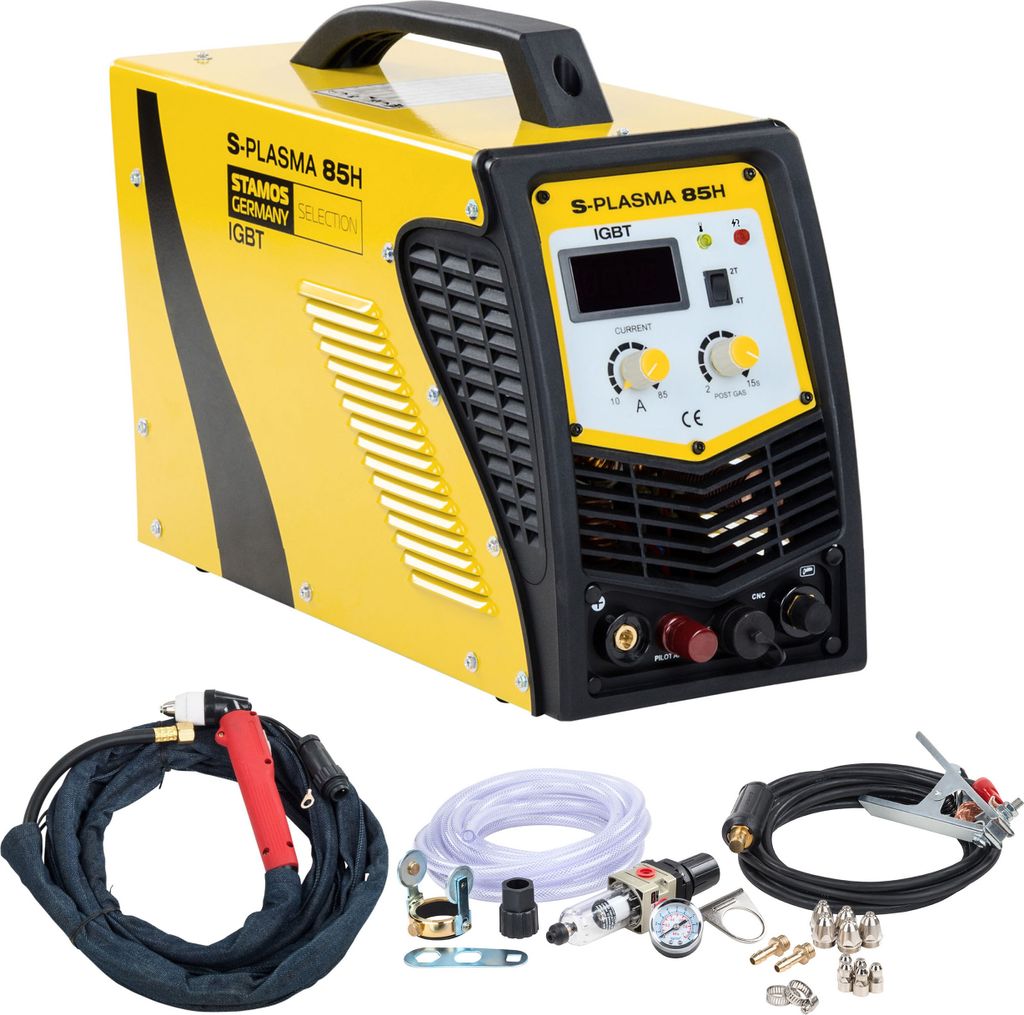

Plazmová rezačka - zapaľovanie s pilotným štartom | S-PLASMA 85H

Plazmová rezačka - 85 A - 400 V - pilotné zapaľovanie

Plazmová rezačka S-Plasma 85H od spoločnosti Stamos Selection je špeciálne navrhnutá pre náročný nemecký trh. Ale aj ambiciózni domáci majstri nájdu v tejto rezačke vhodný nástroj na vykonávanie svojich opráv a renovácií na vysokej úrovni.

S-Plasma 85H - moderná zváracia technológia zaručuje vysoký pracovný postup

Špičkový rezný prúd je až 85 A, ktorý sa dosahuje pri 60-percentnom pracovnom cykle. Pri pracovnom cykle 100 percent je možné dosiahnuť ešte vysokých 65,8 ampéra. Tieto hodnoty výkonu sú dostatočné na rezanie obrobkov s hrúbkou až 27 milimetrov. Rezať možno nástrojové ocele, ako aj nehrdzavejúcu oceľ a iné vysokolegované ocele. Ale ani hliník, meď a titán sa nevyrovnajú výkonnému plazmovému oblúku S-Plasma 85H.

Na dosiahnutie maximálneho pracovného postupu pri každej úlohe ponúka Stamos dva rôzne pracovné režimy. V režime 2T horák pracuje, kým je stlačený spínač zapnutia. V režime 4T stačí jediné ťuknutie na aktiváciu horáka a ďalšie ťuknutie na jeho vypnutie. Tento režim ponúka neoceniteľné výhody pri nepretržitej prevádzke. Poloha uchopenia horáka sa môže počas práce meniť, sa únava a fyzická záťaž.

Plazmová rezačka Stamos pracuje s trojfázovým striedavým prúdom pri prevádzkovom napätí 400 V. Vďaka tomu je vhodným nástrojom pre automobilové dielne, komerčné kovospracujúce podniky a priemyselnú výrobu. Podporuje aj domácich majstrov pri ich náročných projektoch renovácie a opráv.

Horák sa zapaľuje prostredníctvom pilotného plazmového oblúka. Činnosť horáka je riadená rýchlo pôsobiacim elektromagnetickým ventilom. Aby sa zabránilo oxidácii alebo deformácii obrobku po rezaní, prívod vzduchu pokračuje po definovateľný čas. Čas zapnutia je možné prednastaviť v rozsahu 2 až 15 sekúnd priamo na pohonnej jednotke.

Nábeh vzduchu tiež ochladzuje horák a zabraňuje riziku poškodenia. Základná jednotka je tiež vybavená výkonným chladiacim ventilátorom, ktorý zabraňuje prehriatiu. Ak prevádzková teplota napriek tomu nadmerne stúpne, do hry vstúpi ochrana proti prehriatiu.

Problémy s prevádzkovou teplotou, ako aj iné poruchy sú signalizované LED diódou na prevádzkovej jednotke. Na tejto čelnej, dobre viditeľnej ploche sa nachádza aj LED indikátor rezného prúdu a regulátor rezného prúdu. Rezný prúd sa môže pohybovať v rozmedzí od 20 do 85 A, čo výrazne prevyšuje výkonnostné údaje konkurencie. S hmotnosťou výrobku 20 kilogramov má plazmová rezačka dostatočnú hmotnosť na to, aby si udržala bezpečnú oporu aj v rustikálnom pracovnom prostredí.

Vaše výhody na prvý pohľad

• vynikajúce hodnoty výkonu - 85 A pri 60 percentách času zapnutia
• oddelené pracovné režimy pre krátkodobú a nepretržitú prevádzku, výkonné chladenie pohonnej jednotky, horáka a obrobku
• Zapaľovanie pomocou pilotného plazmového oblúka
• Hĺbka rezu až do 27 milimetrov
• ľahko čitateľný LED displej

Vlastnosti výrobku:

• Model: S-PLASMA 85H
• Číslo položky: 10020044
• Funkcia: Plazmové rezanie
• Stav položky: Nová
• Vstupné napätie: 400 V trojfázové
• Vstupná frekvencia: 50 Hz
• Menovitý vstupný prúd: 13,2 A
• Maximálny vstupný prúd: 18,6 A
• Menovitý vstupný výkon: 8,6 kVA
• Maximálny príkon: 13,2 kVA
• Napätie bez záťaže: 280 V
• Rezný prúd: 20 - 85 A
• Čas zapnutia: 60
• Rezný prúd pri 100 % dobe zapnutia: 65,8 A
• Rezný prúd pri 60-percentnom čase zapnutia: 85 A
• Čas sledovania vzduchu: 2-15 s
• Chladenie krytu: Ventilátor
• Chladenie horáka: vzduch
• Zapaľovanie: Pilotný plazmový oblúk
• Dĺžka uzemňovacieho kábla: 4 m
• Dĺžka plazmového kábla: 5 m
• Dĺžka hadice stlačeného vzduchu: 4 m
• Dĺžka elektrického prívodného kábla: 3,8 m
• Maximálna hĺbka rezu: 27 mm
• Hĺbka rezu pre vysokokvalitné rezy: 18 mm
• Šírka rezu: 1,2 mm
• Prietok vzduchu: 175 l/min
• Požadovaný tlak vzduchu: 5,5 bar
• Izolačná trieda: F
• Trieda ochrany: IP20s

Rozsah dodávky:

• Plazmová rezačka S-PLASMA 85H
• Balenie plazmovej hadice: 4 m
• Vzduchová hadica: 4 m
• Uzemňovací kábel: 4 m
• 6 rezacích trysiek
• 6 elektród pre plazmu
• Keramický kryt pre plazmu
• Keramický krúžok
• Tlakomer a reduktor tlaku
• Šesťuholník
• Kryt hadice
• 2 upínacie krúžky
• Návod na obsluhu

Názov výrobcu: S-PLASMA 85H

Plazmová rezačka od nemeckého lídra na trhu zvárania STAMOS GERMANY je schopná dosiahnuť maximálny rezný prúd 85 A. To umožní efektívne spracovanie materiálov, ako je oceľ, nikel, hliník, meď a iné elektricky vodivé kovy. Zariadenie tak nájde uplatnenie v širokom spektre priemyselných odvetví, ktoré si vyžadujú presne rezané kovové diely.

Stroj využíva pokročilú technológiu IGBT. Používa špeciálne bipolárne tranzistory s izolovaným hradlom, ktoré zabezpečujú spoľahlivosť. Rýchly spínací výkon a nízke riziko skratu zaručuje trojfázový polovodičový prvok. IGBT prispieva aj k malým rozmerom zariadenia pri zachovaní vysokého výkonu.


Vlastnosti výrobku

• - Funkčnosť - na rezanie ocele a iných elektricky vodivých kovov (titán, meď, mosadz atď.)
• - Účinnosť - moderná technológia IGBT a bezkontaktné zapaľovanie oblúka zabezpečujú plynulú a stabilnú prevádzku,
• - Jednoduchá obsluha - veľké gombíky umožňujú presné nastavenie rezného prúdu bez nutnosti vyzliecť si rukavice,
• - Čitateľnosť - LED displej zobrazuje prúd aj v tmavých miestnostiach,
• - Jednoduchá preprava - pohodlná rukoväť, malé rozmery a hmotnosť uľahčujú prenášanie rezačky podľa potreby,
• - Pohodlie - dlhé káble s dĺžkou 5 a 4 metre zaručujú voľnosť pohybu pri rezaní a uľahčujú prácu na ťažko prístupných miestach,
• - Bezpečnosť - špeciálny systém ochrany proti prehriatiu a zabudovaný ventilátor zaručujúci odvod tepla,

Zariadenia STAMOS sú vyrobené podľa prísnych európskych noriem a boli testované na zhodu s normamia RoHS. To zaručuje dlhú životnosť a vysokú kvalitu jednotky.

Technické špecifikácie

• - Model - S-PLASMA 85H
• - Objednávacie číslo - 2044
• - Stav položky - nová
• - Menovité vstupné napätie - 400 V, 3-fázové
• - Sieťová frekvencia - 50 Hz
• - Menovitý vstupný prúd - 13,2 A
• - Maximálny vstupný prúd - 18,6 A
• - Menovitý vstupný výkon - 8,6 kVA
• - Maximálny príkon - 13,2 kVA
• - Napätie naprázdno - 280 V
• - Vypínací prúd - 20 - 85 A
• - Menovitý pracovný cyklus - 60 %
• - Rezný prúd pri 100 % pracovnom cykle - 65,8 A
• - Rezný prúd pri 60 % pracovnom cykle - 85 A
• - Čas prietoku plynu - 2 - 15 s
• - Maximálna rezaná hrúbka - 27 mm
• - Šírka rezu - 1,2 mm
• - Potrebný prietok vzduchu - 175 l/min
• - Prevádzkový tlak vzduchu - 5,5 bar
• - Držiak plazmy - 5 m
• - Uzemňovací drôt so svorkou - 4 m
• - Vzduchová tryska - 4 m
• - Napájací kábel - 3,8 m
• - Chladenie krytu - ventilátor
• - Spôsob chladenia rukoväte - vzduch
• - Účinník - 0,93
• - Účinnosť (pri menovitých podmienkach) - ≥ 0,85
• - Trieda izolácie - F
• - Konštrukcia v súlade s - EN 60974-1 / EN 60974-10
• - Zhoda EG -
• - Stupeň ochrany - IP20 s
• - Rozmery (DxŠxV) - 55 x 37 x 21 cm
• - Hmotnosť - 20,1 kg
• - Prepravné rozmery (DxŠxV) - 65 x 36,5 x 44 cm
• - Prepravná hmotnosť - 27,6 kg

Pracovné metódy

• Plazmové rezanie - vďaka prúdu až 85 A stroj bez námahy reže kovy, ako je železo, nehrdzavejúca oceľ, liatina, meď alebo hliník. Tlak vzduchu je plynulo nastaviteľný, čo umožňuje presné ovládanie prúdu plazmy. Neprepaľovanie materiálu, malé deformácie a hladká rezná škára sú niektoré z výhod, ktoré vyplývajú z používania multifunkčného zariadenia Stamos Germany.

Funkcie zariadenia:

• -2T/4T, t. j. dvojdotykové a štvordotykové. Pri použití prvej z nich sa stlačením tlačidla iniciuje rezanie a jeho uvoľnením sa proces preruší. V prípade štvordotykovej funkcie používateľ nemusí držať tlačidlá nepretržite, pretože stlačením a uvoľnením tlačidla sa práca spustí alebo zastaví,
• - Bezkontaktné zapaľovanie plazmového oblúka umožňuje spustiť rez bez kontaktu s obrobkom, čím sa opotrebovanie spotrebných dielov a zvyšuje produktivita,
• - Čas po prúdení plynu. Zabraňuje oxidácii zvaru,

Súčasťou dodávky

• - Rezací stroj S-PLASMA 85H
• - Rezací nástavec s káblom - 5 m
• - Uzemňovací drôt so svorkou - 4 m
• - Vzduchová tryska - 4 m
• - Regulátor tlaku
• - Tlakomer
• - Komponenty pre plazmový držiak
• - Návod na použitie SK
