Alcadrain Vorwandinstallationssystem für Trockenbau (aus GK) AM101/1120

• Geeignet für hängende Toilette
• Für den Einbau von vorne zu tragende Wand oder in Gipskartonkonstruktionen
• Für Bodenstärke 0-200 mm
• Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm

• Einstellbare Ankerschenkel mit einer Bremse im Bereich von 0 bis 200 mm
• Sichtbare markierungen für Nivellierung und Mittellinie
• Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
• Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
• Die Rahmenkonstruktion ermöglicht eine Verankerung in ausreichend tragende Gipskartonkonstruktion oder vor tragender Wand
• Der Vorwandinstallationssystem wird mit einer Gipskartonplatte zugedeckt, ohne keine zusätzliche Verankerung oder Befestigung.
• Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
• Vorbereitung für Überganghalter DG1/2“ für Bidet-sitze und Duschen
• Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
• Fernauslösung der Spülung und Sensor-Installation möglich
• Kompatibel mit allen Betätigungsplatten Alca
• Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
• Wasseranschluss von hinten oder von oben in der Mitte
• Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
• Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen

• Einbautiefe von 20–95 mm einstellbar
• Bautiefe 125 mm
• Material der tragenden Konstruktion: Metall - pulverbeschichtet
• Anschluss des Wassers vom hinten oder von oben durch Montageöffnungen: G1/2"
• Das Volumen des Wassers im Kasten: 9 Liter
• Standard-Einstellung für große Spülung: 6 Liter
• Standardeinstellung für kleine Spülung: 3 Liter
• Hygienische Reserve: 3 Liter
• Funktionsfähig bei Wasserdruck: 0,05 - 1,6 MPa
• Belastungsprüfung: 400 Kg

• Spülkasten mit Füll- und Ablaufventil
• Selbsttragender Rahmen
• Gewinde 1/2" bei Wasseranschluss mit integriertem Eckventil Schell 1/2“–3/8“
• Befestigungsset: Schraube Ø8 x 60 - 4 Stück, Dübel Ø12 - 4 Stück
• Befestigungsmaterial für Bidet, Gewindestange M12 - 4 Stück, Unterlegscheiben - 2 Stück, Abdeckung - 2 Stück, Muttern - 2 Stück, Gewindeschutz - 2 Stück
• HT 90/90 Knie Abfall aus Polyethylen, PE-HD
• Reduzierung von Abfall HT 90/110 aus Polyethylen, PE-HD
• Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
• Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
• Set für das Einwerfen der WC-Tabletten

Predstenový inštalačný prvok na suchú inštaláciu, do sadrokartónu

• nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0-200 mm
• viditeľné označenie nivelácie a stredovej rysky
• posuvný mechanizmus držiaka odpadu v ôsmich polohách, vo vzdialenosti 0-93 mm
• rohový ventil s možnosťou na napojenie na potrubný systém Mepla
• konštrukcia rámu dovoľuje kotvenie k samostatnej, dostatočne nosnej sadrokartónovej priečke alebo pred nosnú stenu
• nainštalovaný systém sa zaklopí sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
• konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
• príprava na pripojenie držiaku s DG1/2" prechodom na bidetové dosky a spŕšky
• duálne splachovanie, nezávisle nastaviteľné, s hygienickou rezervou
• možnosť zabudovania oddialeného alebo senzorového splachovania
• kompatibilný so všetkými ovládacími tlačidlami Alcadrain
• servisné práce bez použitia náradia
• prívod vody zozadu/zhora uprostred
• nádržka je vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
• kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt
• montážna hĺbka nastaviteľná v rozmedzí 20-95 mm
• stavebná hĺbka 125 mm
• materiál nosnej konštrukcie: kov, ošetrený práškovou farbou

Použitie

• Na závesné WC.
• Na montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie.
• Na hrúbku podláh 0-200 mm.
• Na montáž závesného WC s pripojovacím rozstupom 180 mm alebo 230 mm.

Technické parametre

• Pripojenie vody zozadu alebo zhora montážnymi otvormi G1/2".
• Funkčný rozsah tlaku vody 0,05-0,8 MPa.
• Odporúčaný rozsah tlaku vody 0,3-0,5 MPa.
• Veľké spláchnutie 6-9 l.
• Malé spláchnutie 2,5-3,5 l.
• Štandardné nastavenie veľkého spláchnutia 6 l.
• Štandardné nastavenie malého spláchnutia 3 l.
• Hygienická rezerva 3 l.
• Objem vody v nádržke 9 l.
• Záťažová skúška 400 kg.

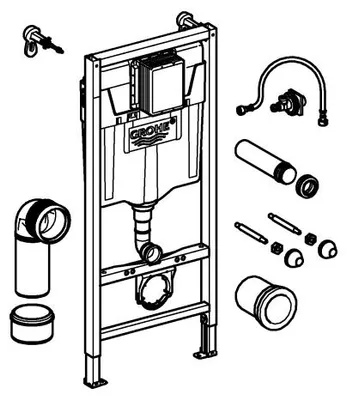

Rozsah dodávky

• Nádrž s napúšťacou a vypúšťacou armatúrou
• Samonosný rám
• Skrutkovanie 1/2" na pripojenie vody s integrovaným rohovým ventilom Schell 1/2"–3/8"
• Skrutka mechanizmu 2 ks
• Fixačný set: skrutka Ø8x60 – 4 ks, príchytka Ø12 – 4 ks
• Fixačný set na uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks
• Koleno odpadu HT 90/110 polyetylén, PE-HD
• Tesnenie prívodu, vývodka polypropylén, vrapová vložka
• Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
• Súprava inštalačných krytiek na ochranu pripojovacích otvorov pri montáži systému
• Kryt servisného otvoru dvojdielny, jednoducho skrátiteľný
