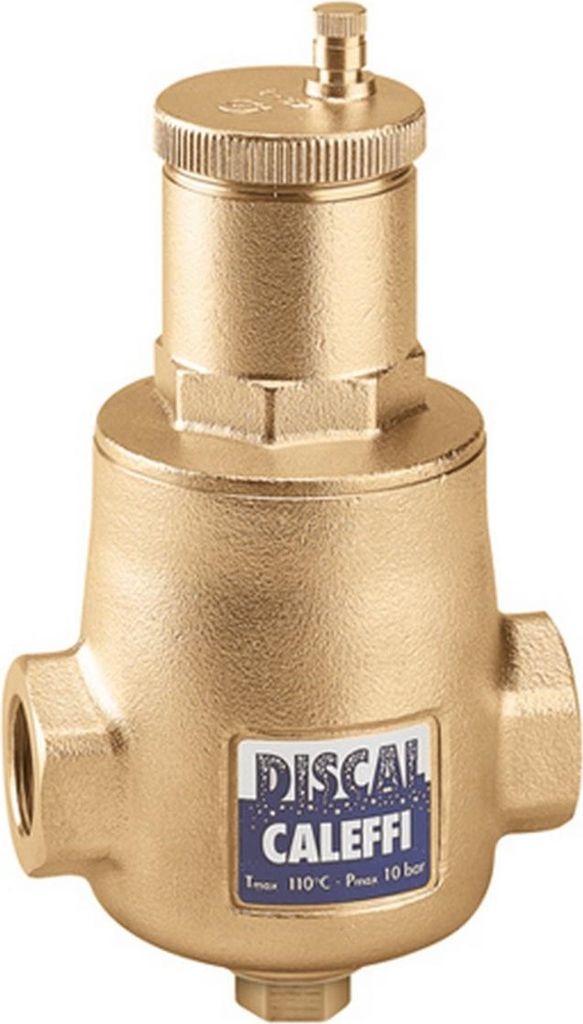

Caleffi 551 DISCAL® Mikroblasenabscheider 1 1/4"

Caleffi DISCAL® mikrobublinový odplyňovač 1Œ? IG, séria 551

Odlučovač mikrobublín 1Œ? Vnútorný závit pre horizontálne potrubie, verzia s œ? IG (s uzáverom).

Ako funguje

Odlučovač mikrobublín funguje na základe niekoľkých kombinovaných fyzikálnych princípov. Aktívna časť pozostáva z niekoľkých radiálne usporiadaných kovových/plastových sietí (1).

Tieto prvky vytvárajú vírivé pohyby, ktoré podporujú uvoľňovanie bubliniek a ich prichytenie na povrch. Mikrobublinky sa spájajú a vytvárajú väčšie bubliny, až kým sa hydrostatický ťah nestane väčším ako sila, ktorá spôsobuje ich priľnutie ku konštrukcii. Tieto bublinky stúpajú nahor a oddeľujú sa prostredníctvom automatického odvzdušňovacieho ventilu s plavákom (2). Vďaka konštrukcii je smer prúdenia média irelevantný.

Materiál

• Mosadzné puzdro
• Vnútorný prvok z PA66G30
• Plavák vyrobený z PP
• Vedenie plaváka a ovládacie vreteno z mosadze
• Páka plaváka a pružina z nehrdzavejúcej ocele
• Tesnenia z EPDM

Prevádzkové médium

• Voda,
• roztoky glykolu, ktoré nie sú nebezpečné a ktoré sú vylúčené z rozsahu pôsobnosti smernice 67/548/ES; maximálny obsah glykolu 50 %.

Technické údaje

• Maximálny prevádzkový tlak 10 barov
• Maximálny vypúšťací tlak 10 bar
• Rozsah pracovných teplôt 0÷110 °C
• Mosadzné telo
• Pripojenia s vnútorným závitom 1Œ" DN32

Tvorba vzduchových bublín

Množstvo vzduchu distribuovaného vo vode závisí od tlaku a teploty. Dôkazom je takzvaný Henryho zákon - graf zobrazený tu
umožňuje kvantifikovať fyzikálny jav uvoľňovania vzduchu obsiahnutého v kvapaline
.

Príklad: Ak sa voda zohreje z 20 °C na 80 °C pri konštantnom absolútnom tlaku 2 bary, množstvo vzduchu uvoľneného v kvapaline
zodpovedá 18 litrom na m3 vody. Čím vyššia je teplota a nižší tlak, tým viac vzduchu sa uvoľní. Tento vzduch sa nachádza vo forme mikrobubliniek s priemerom desatín milimetra. V klimatizačných systémoch sa táto nepretržitá tvorba malých vzduchových bubliniek vo vode uskutočňuje na veľmi špecifických miestach, a to v generátoroch tepla a v zariadeniach, ktoré pracujú v podmienkach kavitácie.

Mikrobublinky vyvolané kavitáciou

Vzduchové bubliny sa tvoria tam, kde je vysoká rýchlosť média a zodpovedajúci pokles tlaku
. Spravidla sú to rotory čerpadiel a priechody regulačných ventilov. Tieto vzduchové a parné bubliny, ktorých tvorbu uľahčuje neodvzdušnená voda, môžu v dôsledku kavitácie implodovať.

Vzduchové bubliny v generátoroch tepla

V dôsledku vysokých teplôt média sa na povrchoch oddeľujúcich vodu a spaľovaciu komoru nepretržite vytvárajú drobné vzduchové bubliny. Vzduch prenášaný vodou sa zhromažďuje na určitých miestach v okruhu a musí sa tam odstrániť. Časť vzduchu je opätovne absorbovaná médiom, keď sú povrchy chladnejšie.

s IG prípojkami, max. prevádzkový tlak: 10 barov, max. vypúšťací tlak: 10 barov, teplotný rozsah: 0-110 °C Technické údaje:

• Číslo diela: 551007
• Kategória výrobku: Odlučovač vzduchu
• Vyhotovenie: 1 1/4" vnútorný závit
• Značka: CALEFFI

Upozornenie: Dekorácia nie je súčasťou dodávky.

Mikrobublinový separátor Caleffi Discal 551007

• max. prevádzkový tlak 10 bar
• max. vypúšťací tlak 10 bar
• Teplotný rozsah 0-110 °C

s IG prípojkami, max. prevádzkový tlak: 10 bar, max. tlak pri vyfukovaní: 10 bar, teplotný rozsah: 0-110 °C
