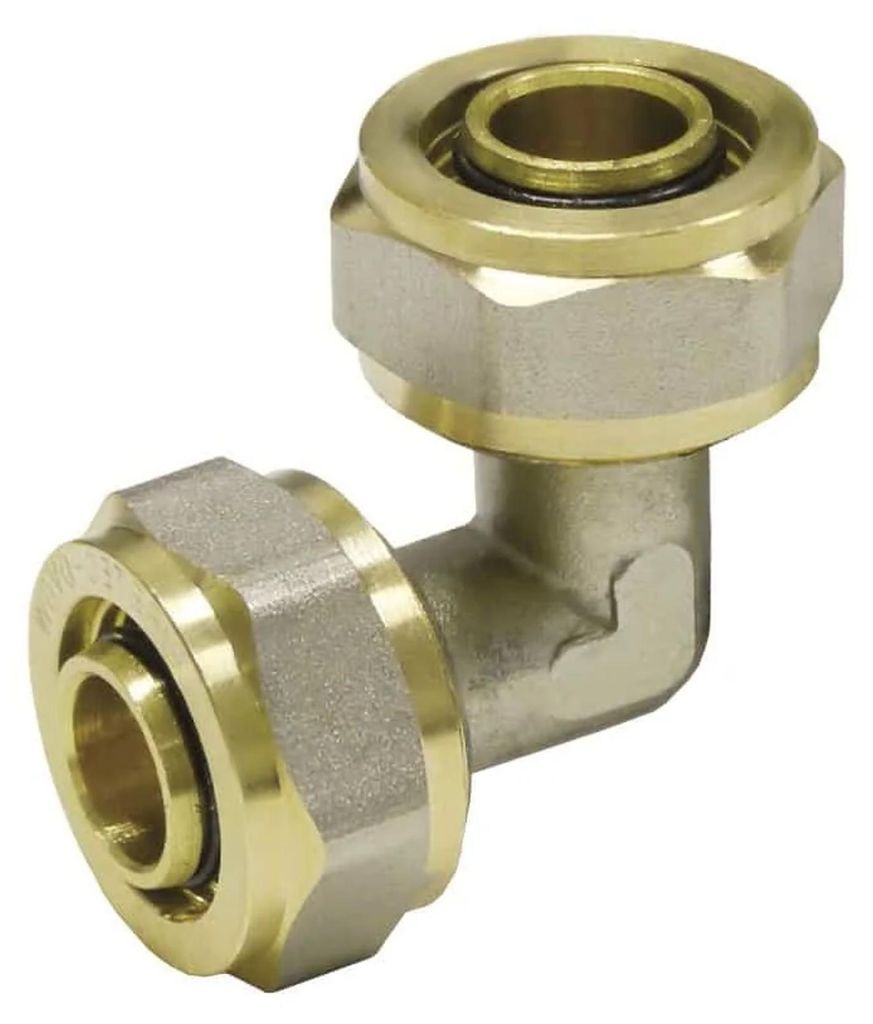

Závitové spojenie Pipetec, uholník 16 x 2 mm pre viacvrstvové hliníkové potrubie

Žiadne krimpovanie - jednoducho ich zaskrutkujte!


Rezanie... kalibrácia... zaskrutkujte... hotovo!


Skrutkovacia armatúra Pipetec od spoločnosti VeTe Markt je ideálnym riešením pre vašu inštaláciu pitnej vody, inštaláciu vykurovania, plošného a stropného vykurovania, ako aj plošného a stropného chladenia
Vysokokvalitné mosadzné diely z materiálu CW617N v odolnom vyhotovení ponúkajú dodatočnú bezpečnosť pri inštalácii
Armatúra zaujme voľným priechodom a minimálnym hlukom pri prúdení
Vďaka optimalizovanému koeficientu odporu dochádza len k nízkym tlakovým stratám
Je vhodná pre viacvrstvové hliníkové potrubia a môže sa používať až do tlaku stlačeného vzduchu 10 barov
Všetky materiály sú schválené pre pitnú vodu a zodpovedajú pozitívnemu zoznamu UBA



Výhody

Nie je potrebný žiadny lisovací nástroj
Dva O-krúžky zabraňujú prenikaniu vzdušného kyslíka
Mosadzné diely vyrobené z CW617N (CuZn40Pb2) v ťažkom prevedení pre vysokú bezpečnosť pri inštalácii
Veľmi dobrý koeficient odolnosti (zeta) pre nízke tlakové straty
Voľný priechod a prakticky žiadny rušivý hluk
Všetky materiály sú bezpečné na použitie v pitnej vode a zodpovedajú pozitívnemu zoznamu UBA



Vlastnosti

DVGW NW-8501DL0064
Maximálna prevádzková teplota 95 °C
Trvalá zaťažiteľnosť: 10 bar / 70°C / 50 rokov
Jednotlivo balené vo vrecku



Oblasti použitia

Inštalácie pitnej vody
Inštalácia vykurovania
Povrchové a stropné vykurovanie
Povrchové a stropné chladenie
Bezolejový stlačený vzduch do 10 barov



y

DVGW
IMA
ÜA
EN ISO 21003



DÔLEŽITÉ! Na kalibráciu používajte len kalibrátor Pipetec K1626 (číslo výrobku V-K1626) v sivej farbe!



Podrobnosti o výrobku

Názov výrobku: Koleno
Veľkosť výrobku: 16 mm x 2 mm - 16 mm x 2 mm
Rozmery výrobku: 45 mm x 45 mm x 30 mm
Hmotnosť položky bez obalu: 90 g
Balenie: Jednotlivo balené (hygienická ochrana)

Nemáte priestor na lisovanie? Nevyhovuje vám celková dĺžka lisovacieho príslušenstva?
Žiadny problém - so skrutkovacími tvarovkami Pipetec môžete svoj projekt dokončiť rýchlo a jednoducho.
Spojky sa nasunú na kalibrovaný koniec potrubia a zaistia sa na mieste len niekoľkými otočeniami a jednoduchým nástrojom.
Rozsiahly sortiment je vhodný na inštalácie vykurovania, stlačeného vzduchu a pitnej vody.

Vlastnosti výrobku

• Koleno z robustnej mosadze, schválené na vykurovanie a pitnú vodu, s trvalou zaťažiteľnosťou 70° pri tlaku 10 barov.
• Inštalácia je jednoduchá: viacvrstvovú kompozitnú rúru odstrihnite nožnicami na rúry na požadovanú veľkosť, nakalibrujte a odizolujte.
  Použite na to odihlovač Pipetec.
• Nasaďte spojovaciu maticu a upínací krúžok na potrubie, potom zatlačte tvarovku až na doraz a pevne ju zaskrutkujte.
• Spojenie je teraz tesné a zaistené trením a je možné ho okamžite zaťažiť.
• Hotovú inštaláciu je potrebné skontrolovať na tesnosť a prepláchnuť.
  Tvarovky Pipetec spracovávajte len s rúrkami Pipetec a vždy používajte nožnice na rúrky na pravouhlý strih,
  a príslušný kalibrátor s vnútorným a vonkajším odihľovačom. Pozrite si technickú príručku Pipetec.

Údaje o výrobku

• Rozsah dodávky: obojstranné 90° koleno 16 x 2 mm pre viacvrstvové hliníkové potrubie
