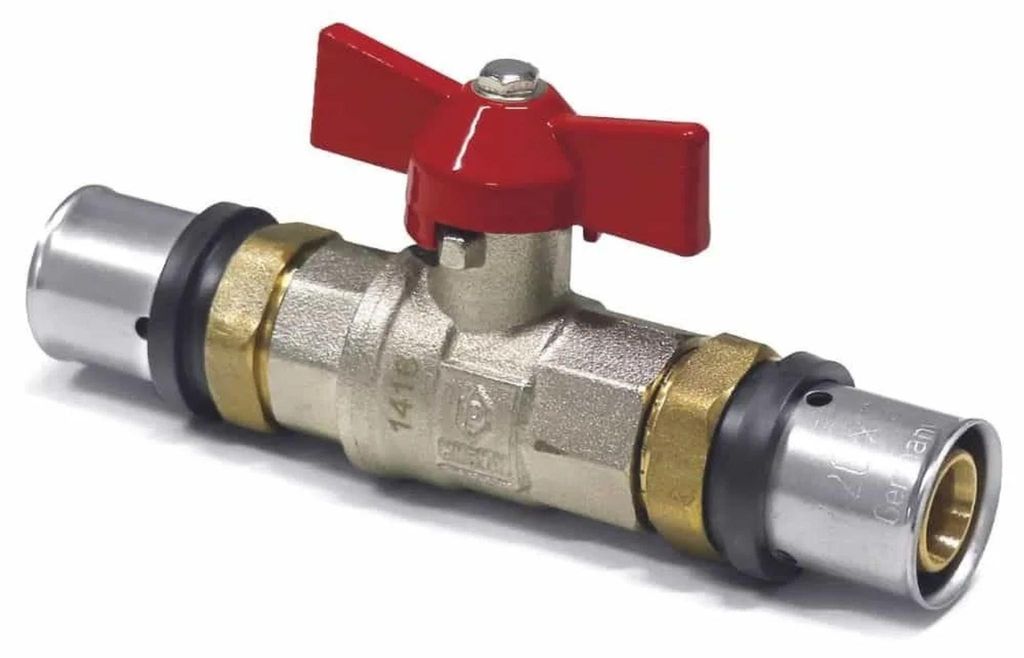

Tlakový guľový kohút s červenou krídlovou rukoväťou 20 x 2

Tlakový guľový kohút s červenou krídlovou rukoväťou 20 x 2

• Vhodný na pitnú vodu bez obmedzenia (DVGW DW-8501BS5049)
• V súlade s pozitívnym zoznamom UBA
• Trvalá zaťažiteľnosť: 10 bar / 70° C / 50 rokov
• Maximálna prevádzková teplota: 95° C
• beztlakový a netesný
• Nový moderný obrys - optimalizovaný prietok - voľný priechod - prakticky žiadny hluk pri prúdení
• najlepšie hodnoty ZETA: najväčšia priechodná plocha = najväčší vnútorný priemer
• nízko olovnaté alebo bezolovnaté: všetky komponenty sú DVGW, spĺňajú pozitívny zoznam UBA a požiadavky nemeckej vyhlášky o pitnej vode
• jeden systém tvaroviek pre dva potrubné systémy: viacvrstvové kompozitné a medené rúryom DVGW
• žiadne vytláčanie rúrky pred lisovaním a cez vodiaci krúžok, presné uloženie v lisovacej čeľusti, spoj bez dutín = maximálna bezpečnosť
• 2 O-krúžky vďaka lisovaniu bez dutín = žiadny prienik vzdušného kyslíka
• Lisovacia armatúra systému kompozitných rúr zo špeciálnej mosadze (CU Zn 40 Pb2)
• Lisovacie puzdro z nehrdzavejúcej ocele
• Plastový vodiaci krúžok (čierny) na bezpečné lisovanie aj v stiesnených polohách
• Integrované kontrolné okienko Hĺbka uloženia rúrky v tvarovke v objímke z nehrdzavejúcej ocele = zvýšená bezpečnosť pre používateľa

Na rýchle a bezpečné spojenie rúr potrebujete len lisovacie tvarovky, našu viacvrstvovú hliníkovú rúru, frézu na rúry, kalibrátor a vhodný lisovací nástroj s obrysom TH alebo U. Pre lepšie pochopenie sme k fotografiám priložili ilustrovaný návod na montáž.

Novinka! Viacnásobný obrys (TH + U)

Plne kompatibilný s lisovacími čeľusťami TH a U do 32 x 3,0 mm.

• 16 x 2,0 mm = kompatibilné s TH + U
• 20 x 2,0 mm = kompatibilné s TH + U
• 26 x 3,0 mm = kompatibilné s TH + U (25 mm lisovacia čeľusť)
• 32 x 3,0 mm = kompatibilné s TH + U
• 40 x 3,5 mm = TH
• 50 x 4,0 mm = TH
• 63 x 4,5 mm = TH

Návod na montáž:

• Rúrku narežte na potrebnú dĺžku pomocou vhodného nástroja
• Po narezaní na dĺžku sa musí koniec rúrky kalibrovať a odihliť pomocou kalibrátora
• Potom zasuňte rúru do tvarovky tak ďaleko, ako to pôjde. Správnu hĺbku zasunutia možno rozpoznať podľa troch kontrolných okienok na lisovacom puzdre z nehrdzavejúcej ocele.
• Lisujte pomocou vhodného lisovacieho nástroja a lisovacej čeľuste, ktorá zodpovedá rozmerom tvarovky.

Upozorňujeme, že použitie iných kompozitných rúrok ako tých, ktoré predáva Boni-Shop, je na vlastné riziko. Pri všetkých lisovacích systémoch je možné vyhovujúce spojenie len so systémovo schválenými komponentmi (tvarovky a rúrky, ktoré boli spoločne testované) To platí pre všetky kompozitné rúrkové systémy bez ohľadu na výrobcu.
